本条凝灰岩破碎筛分生产线成品骨料产量在每小时350吨左右,机制砂产量占比20-30%,通过调节破碎筛分设备排料口间隙,获得合适的产量和物料粒形。恒源重工详细介绍一下生产线的破碎筛分设备如何选型及工艺流程设计说明。
一、生产线工艺描述
1、生产线概况:
1)原料为洞采岩,判断为凝灰岩类型;
2)产能按照300-350TPH设计,这一档产能配置生产线,设备经济型最佳;
3)最终产品为常规四种出料,暂定为:0-5mm、5-13mm、10-20mm、20-30mm;

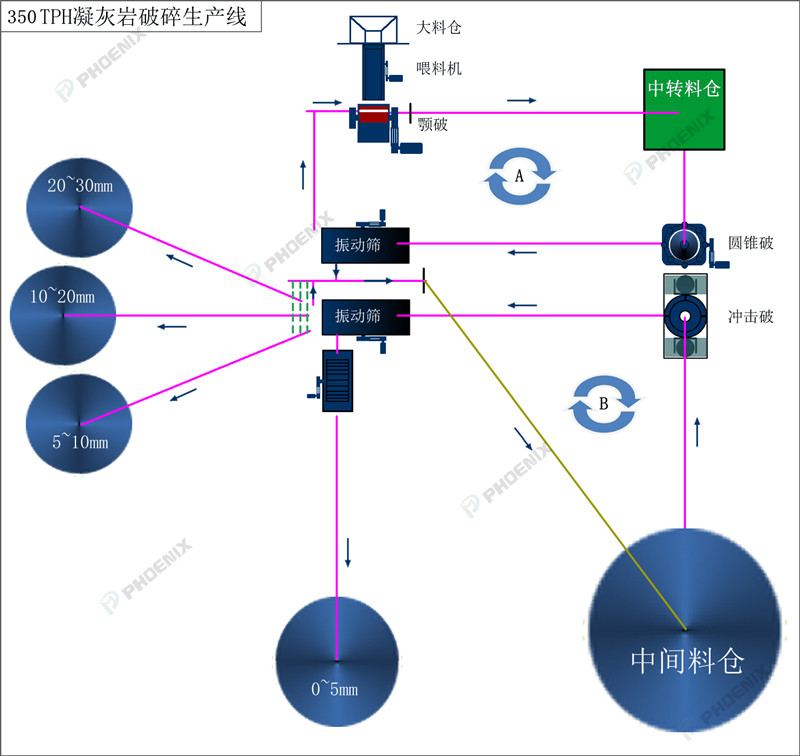

4)破碎工艺采用“鄂式破碎机+单缸圆锥破碎机+冲击式制砂机”模式,生产线具体工艺布局图如下;

2、工艺流程图说明:
1)上述工艺流程图,假定现场为平面开阔地设计,仅为参考使用;
2)我司工程师勘测现场地形之后,根据地形特点进行工艺布局调整,并完成实际施工图纸;
3)由于商未勘测地形,我司报价仅包含主机设备,不包含皮带输送机、钢结构、电控部分;
4)需要用户自行的部分:根据我司施工图完成场地整理、设备基础浇筑、附属设施准备。
二、工艺设计说明:
1) 头破机组:

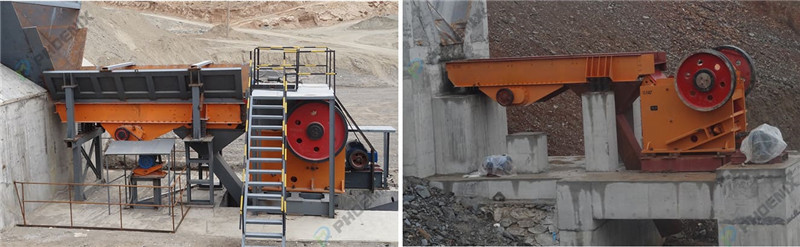

采用“喂料机+鄂破”模式完成头破系统,详细产品参数可以打开本网站产品链接:

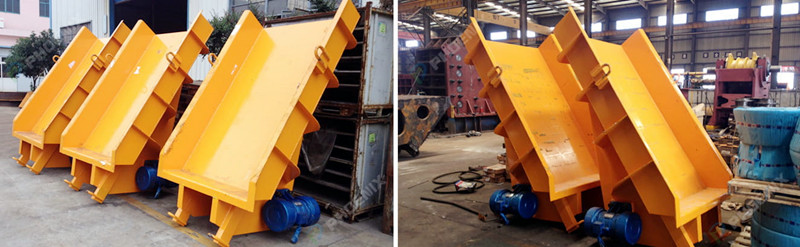

喂料机采用ZSW系列产品,箱体采用整体折边技术,具有优异的稳定性,长期使用不变形,经久耐用,可靠性高。

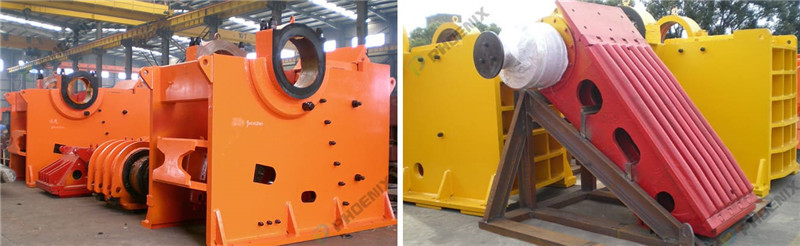

鄂式破碎机采用国标标准的PE系列鄂破,该种设备具有稳定可靠、维护便捷、备件通用性高得诸多优点,广泛的应用于国内外各类生产线的配置使用。

2) 二破机组:

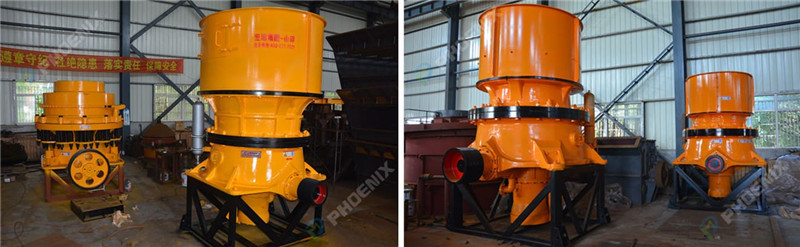

二破机组采用HD系列单缸圆锥破碎机,配备有液压稀油站系统和西门子液晶程控控制台。由于凝灰岩具有一定的硬度和磨蚀性,采用单缸圆锥破碎机可以有效提高破碎设备的耐磨件使用周期,能够提供更高效率的生产效益。


单缸圆锥破碎机产品介绍:https://www.shhyyj.com/china/cpzx/psjsb/17.html
经过二破机组(单缸圆锥破碎机)和筛分机组的配合,将所有原料的粒度全部控制到40mm以下,从而完成主要的破碎任务。
经过两极破碎之后,小于40mm的物料,输送到中间料仓进行缓冲储备。
3) 冲击整型机组:
中间料仓中的缓冲料,作为半成品料进行储备,经过后续的冲击整型之后,成为合格粒型的成品,并筛分后堆料储放。

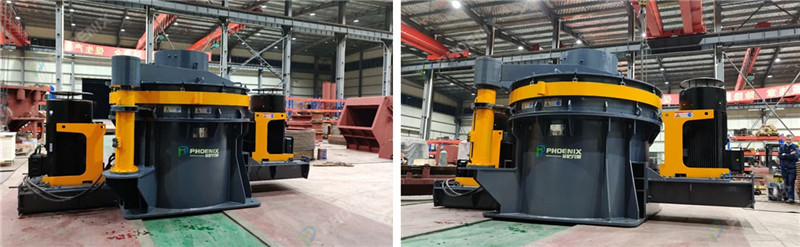

采用FKL系列立轴冲击式制砂机,作为整形制砂机组主要设备。中间料仓的物料,通过悬挂喂料机大流量向制砂机供料,在高速冲击的破碎过程中,物料获得最佳粒型。

中间料仓、冲击式整形机、振动筛,形成一个闭环破碎系统,最高效率完成整型制砂作业。

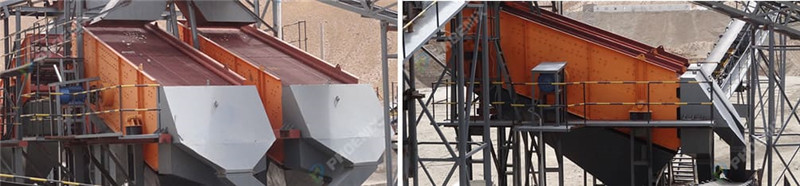

4) 振动筛分机组:
振动筛是破碎生产线建立起2个循环破碎系统的重要部分。


采用新型YKA系列圆振动筛,不仅具有最高筛分效率,还具有维护便捷性。
相对传统振动筛而言,新型YKA圆振动筛采用K型传动系统、A型筛箱,筛面呈曲面安装,能够最大效率完成筛分工作。
5) 悬挂喂料机:
GZG悬挂式喂料机系自同步惯性振动给料机,从中间料仓、中转料仓中均匀连续或定量地给到受料装置中。

在该方案中,中间料仓、中转料仓各使用1台悬挂喂料机,为后续的冲击式破碎机、圆锥破碎机提供均匀给料,让后续设备获得稳定持续的工作载荷。
三、破碎筛分设备配置型号清单:
注:此配置清单不包括:皮带机、钢结构、混凝土基础、电线电缆。
以上就是凝灰岩生产线需要用到的破碎筛分设备型号及整条生产线工艺流程设计说明,恒源重工集团始终致力于为客户提供有效的破碎筛分设备解决方案,如您需了解更多其它破碎筛分生产线、砂石生产线、矿石生产线的最新配置和价格信息,可以拨打恒源重工400客服热线。
序号 | 设备名称 | 型号 |
数量 (台) |
功率 (kw) |
重量 (t) |
1 | 振动喂料机 | ZSW490*110 | 1 | 15 | 5.32 |
2 | 鄂式破碎机 | PE750*1060 | 1 | 110 | 28 |
3 | 圆锥破碎机 | PYF1300(MC) | 1 | 2*160 | 25.88 |
4 | 圆振动筛 | 3YA2160 | 1 | 30 | 11.2 |
5 | 冲击式制砂机 | FKL1000 | 1 | 2*220 | 14.5 |
6 | 圆振动筛 | 4YA2160 | 1 | 2*30 | 11.8 |
7 | 悬挂喂料机 | GZD1253 | 1 | 2*1.5 | 1.1 |
以上就是凝灰岩生产线需要用到的破碎筛分设备型号及整条生产线工艺流程设计说明,恒源重工集团始终致力于为客户提供有效的破碎筛分设备解决方案,如您需了解更多其它破碎筛分生产线、砂石生产线、矿石生产线的最新配置和价格信息,可以拨打恒源重工400客服热线。
本文于2020年5月18日晚上21:28分发表于上海恒源冶金设备有限公司官方网站,本公司对此文中涉及的型号规格具有解释权;其次,如需转载复制本文,请注明文章来源:https://www.shhyyj.com,本司保留对本文原创知识产权的法律申诉的权利。
