单缸圆锥破碎机简介:

      单缸圆锥破碎机集机械、液压、电气、自动化、智能控制等技术于一体, 是上海恒源在总结20多年来从事破碎机研发设计、生产销售、服务经验的基础上,结合现代工业科技的发展,自主研发和设计的新型高效破碎机



单缸圆锥破碎机原理:

      单缸圆锥破碎机工作时:电机带动破碎机的小齿轮,小齿轮带动大齿轮,大齿轮组件(大齿轮、大齿轮架、偏心钢套)带动偏心套组件(偏心缸套、偏心铜套)和主轴组件(主轴、内锥、内锥衬板)以理论垂直线为中心,在铜衬套内公转,主轴组件在偏心铜套内以主轴的中心线可以实现自转。空机运行的时候,偏心套组件“抱着”主轴组件和随大齿轮一同公转,当物料加入到破碎腔后,主轴总成(主轴、内锥)在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动,同时缓慢的旋转。物料被摆动的内锥挤压破碎。支撑套与架体连接处靠液压缸压紧,当破碎机内落入金属块等不可破碎物体时,单缸的动锥由底部液压活塞托起,起到排放口调整和过铁保护、反复起落排除堵矿的作用。


单缸圆锥破碎机性能特点:

1.主轴两端支撑

主轴浮动且两端支撑,承载能力大,结构紧凑,运行可靠稳定。
2. 防尘密封系统
正压防尘装置,有效防止润滑油污染而破坏轴承,延长润滑油和设备使用寿命。
3. 传动系统
传动系统采用螺旋伞齿轮设计,承载能力高,传动平稳,噪音低。
4.机体机架优化设计
采用新臂架布置方式,受力更加均匀,有效避免了物料对上机架的冲击磨损。采用无损探伤检测验收,使机体整体强度更高,提高了设备运转的可靠性,延长了整机使用寿命。
5.陡锥型动锥
动锥锥度较陡,物料通过能力更高。
6.全液压系统调整排料口和过铁保护装置
HD系列单缸圆锥式破碎机采用主轴浮动和液压升降控制相结合的结构,集排料口的调整和过载保护功能于一体,在保证性能的同时,简化了破碎机的结构,相比其他类型的圆锥破碎机,不再额外增加排料口调整装置和过铁保护装置,使设备结构更加简单,增加了设备运转的可靠性。
7. 先进的滑动轴承设计
滑动轴承采用了特殊的油楔设计,在主轴与轴承之间的接触面形成了稳定的润滑油膜,避免了直接摩擦, 降低了发热量,延长了轴承的使用寿命。
8. 安全可靠的保险系统。
采用高压力设计来满足低压力需求,设备正常运转时有较高的压力裕量,提高了液压系统的可靠性,可确保机器过载时及时报警。

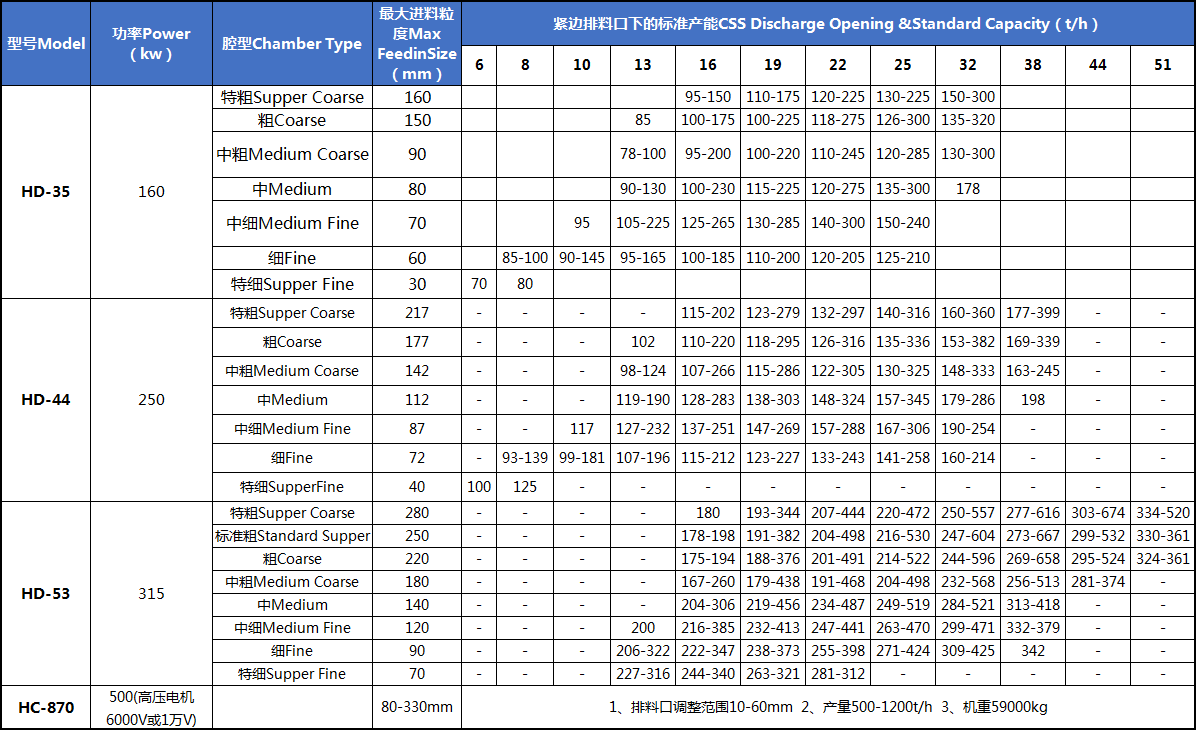

单缸圆锥破碎机技术参数:

型号 功率
(kw)
腔型 最大进料
粒度(mm)
紧边排料口下的标准产能 (t/h)
13 16 19 22 25 32 38 44 51
HD-44 250 特粗 217 - 115-202 123-279 132-297 140-316 160-360 177-399 - -
177 102 110-220 118-295 126-316 135-336 153-382 169-339 - -
中粗 142 98-124 107-266 115-286 122-305 130-325 148-333 163-245 - -
112 119-190 128-283 138-303 148-324 157-345 179-286 198 - -
中细 87 127-232 137-251 147-269 157-288 167-306 190-254 - - -
72 107-196 115-212 123-227 133-243 141-258 160-214 - - -
特细 40 - - - - - - - - -
HD-53 315 特粗 280 - 180 193-344 207-444 220-472 250-557 277-616 303-674 334-520
标准粗 250 - 178-198 191-382 204-498 216-530 247-604 273-667 299-532 330-361
220 - 175-194 188-376 201-491 214-522 244-596 269-658 295-524 324-361
中粗 180 - 167-260 179-438 191-468 204-498 232-568 256-513 281-374 -
140 - 204-306 219-456 234-487 249-519 284-521 313-418 - -
中细 120 200 216-385 232-413 247-441 263-470 299-471 332-379 - -
90 206-322 222-347 238-373 255-398 271-424 309-425 342 - -
特细 70 227-316 244-340 263-321 281-312 - - - - -
HD-870 500   80-330 1、排料口调整范围10-60mm
2、产量500-1200t/h
3、机重59t

型号 功率(kw) 腔型 最大进料
粒度(mm)
紧边排料口下的标准产能(t/h)
19 22 25 29 32 35 38 41 44 48 51
HDS-44 250 特粗 400 - - - -   267 282-353 298-446 313-563 334-601 349-534
350 - - - 225 239-299 254-381 269-484 284-511 298-448 318-398 333
中粗 300 - - 195 214-267 228-342 242-435 256-461 270-486 284-426 303-378 317

型号 功率(kw) 腔型 最大进料
粒度(mm)
紧边排料口下的标准产能 (t/h)
38 41 44 48 51 54 60 64 70 76 83
HDS-53 315 特粗 450 - 349 368-460 392-588 410-718 428-856 456-929 489-978 525-1050 562-983 604
400 318 336-420 353-618 376-753 394-788 411-823 446-892 469-822 504-631 - -

注: 参数如有更新,恕不另行通知,请联系我们。

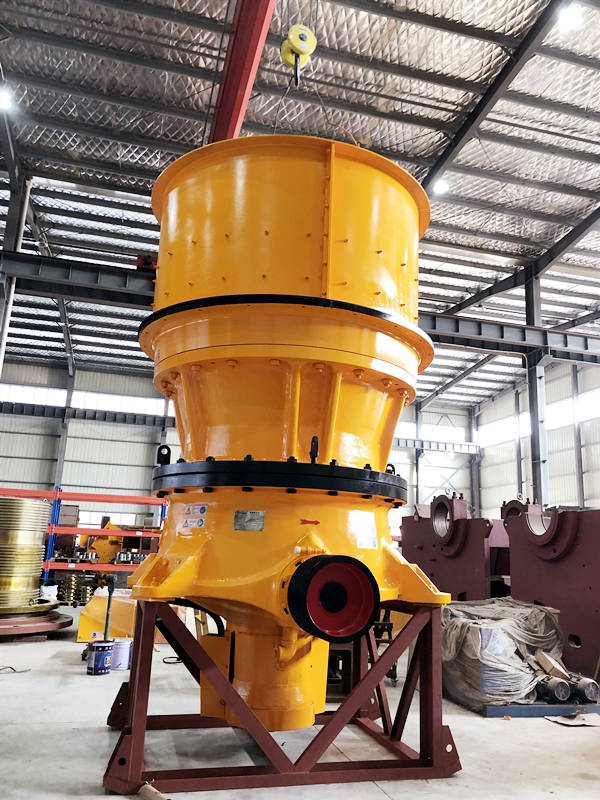

单缸圆锥破碎机出厂照片:

单缸圆锥破碎机


点击观看:单缸圆锥破碎机出厂试机视频

点击观看:单缸圆锥破碎机发货视频

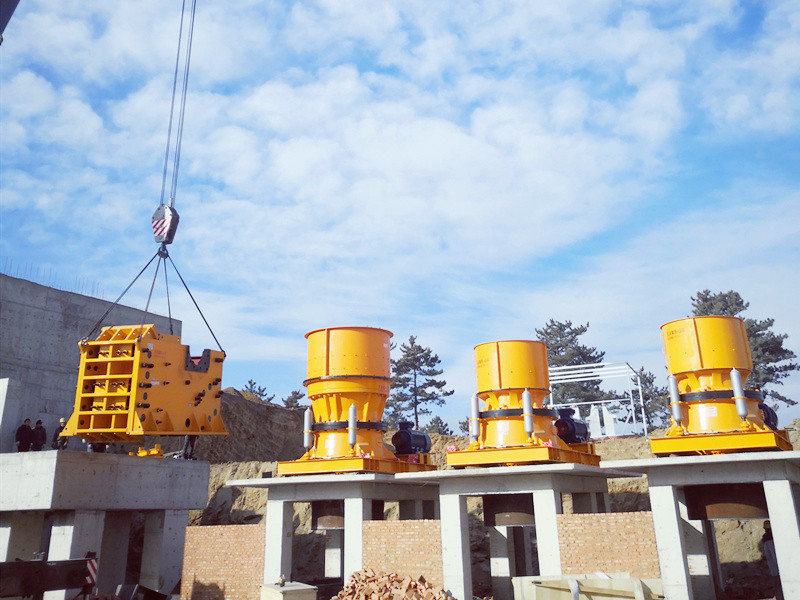

单缸圆锥破碎机安装现场:

单缸圆锥破碎机现场


点击观看部分设备安装案例:单缸圆锥破碎机现场安装集锦










单缸圆锥破碎机价格:
价格由客户选购型号决定,因此请客户拨打电话索取。

单缸圆锥破碎机采购方式:搜索本站“联系我们”中的400电话或通过网站留言,为我们会及时和您电话沟通。
