圆振动筛
产品电子样本:https://www.yunzhan365.com/bookcase/sbhc/
振动筛简介:
上海恒源生产的YK/YA系列振动筛为圆振动筛,也称圆振筛。圆振动筛是一种多层数、高效新型筛分设备。该振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多。具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点,适合采矿、砂石行业。
振动筛原理:
圆振动筛筛机主要有筛箱、筛网、振动器、减振弹簧装置、底架等组成。筛机侧板采用优质钢板制作而成,侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接,采用筒体式偏心轴激振器及偏块调节振幅。振动器安装在筛箱侧板上,并由电动机通过三角皮带带动使激振器偏心块产生高速旋转,产生很大的离心惯性力,激发筛箱产生一定振幅的圆运动,筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动,物料与筛面相遇的过程中使小于筛孔的颗粒透筛,从而实现分级。
振动筛性能特点:
1.结构新颖,技术先进,采用偏心块作为激振力,激振力强。
2.采用小振幅,高频率,大倾角结构,因此筛分效率高,处理量大、寿命长、电耗低、噪音小。
3.采用弹簧钢编织筛网或冲孔筛板,使用寿命长,不易堵孔;
4.采用轮胎联轴器,柔性连接,运转平稳。
5.稀油润滑确保轴承润滑始终处于佳状态,,从而彻底解决轴承发热等问题,使主轴轴承保持恒温,延长维护周期和使用寿命。
振动筛参数:
型号 | 层数 | 筛面尺寸(mm) | 最大给料尺寸(mm) | 处理能力(t/h) | 振动频率 (Hz) | 电机功率 (kw) | 重量(kg) | 外形尺寸 (mm*mm*mm) |
2YK-1230 | 2 | 1200*3000 | 100 | 7.5-80 | 16.2 | 5.5 | 2340 | 3900*1900*1000 |
3YK-1230 | 3 | 1200*3000 | 100 | 7.5-80 | 16.2 | 7.5 | 3050 | 3900*1900*1500 |
3YK-1548 | 3 | 1500*4800 | 200 | 30-200 | 13-16 | 15 | 6866 | 5906*2100*1900 |
4YK-1548 | 4 | 1500*4800 | 200 | 30-250 | 13-16 | 18.5 | 7360 | 5906*2100*2150 |
2YK-1854 | 2 | 1800*5400 | 250 | 50-300 | 16.2 | 18.5 | 6769 | 6509*2536*1810 |
3YK-1854 | 3 | 1800*5400 | 250 | 50-300 | 16.2 | 22 | 8285 | 6509*2536*1910 |
4YK-1854 | 4 | 1800*5400 | 250 | 50-300 | 16.2 | 30 | 9796 | 6509*2536*2250 |
2YK-2160 | 2 | 2100*6000 | 250 | 100-400 | 16.2 | 30 | 9680 | 7150*2670*2120 |
3YK-2160 | 3 | 2100*6000 | 250 | 100-400 | 16.2 | 30 | 10206 | 7150*2670*2270 |
4YK-2160 | 4 | 2100*6000 | 250 | 100-400 | 16.2 | 37 | 11800 | 7150*2670*2650 |
2YK-2460 | 2 | 2400*6000 | 300 | 150-600 | 16.2 | 30 | 80130 | 7150*2900*2120 |
3YK-2460 | 3 | 2400*6000 | 300 | 150-600 | 16.2 | 30 | 12350 | 7150*2900*2350 |
4YK-2460 | 4 | 2400*6000 | 300 | 150-600 | 16.2 | 37 | 13850 | 7150*2900*2680 |
2YK-2475 | 2 | 2400*7500 | 300 | 200-650 | 16.2 | 22*2 | 12285 | 8491*3156*1613 |
3YK-2475 | 3 | 2400*7500 | 300 | 200-650 | 16.2 | 22*2 | 14250 | 8491*3156*2163 |
4YK-2475 | 4 | 2400*7500 | 300 | 200-650 | 16.2 | 22*2 | 15320 | 8491*3156*2713 |
2YK-3072 | 2 | 3000*7200 | 350 | 200-800 | 16.2 | 22*2 | 14360 | 7991*3716*1613 |
3YK-3072 | 3 | 3000*7200 | 350 | 200-800 | 16.2 | 30*2 | 15660 | 7991*3716*2163 |
4YK-3072 | 4 | 3000*7200 | 350 | 200-800 | 16.2 | 30*2 | 16750 | 7991*3716*2713 |
2YK-3675 | 2 | 3600*7500 | 350 | 300-1000 | 16.2 | 37*2 | 21560 | 8491*4556*1613 |
3YK-3675 | 3 | 3600*7500 | 350 | 300-1000 | 16.2 | 37*2 | 23220 | 8491*4556*2163 |
4YK-3675 | 4 | 3600*7500 | 350 | 300-1000 | 16.2 | 37*2 | 25560 | 8491*4556*2163 |
注: 参数如有更新,恕不另行通知,请联系我们。

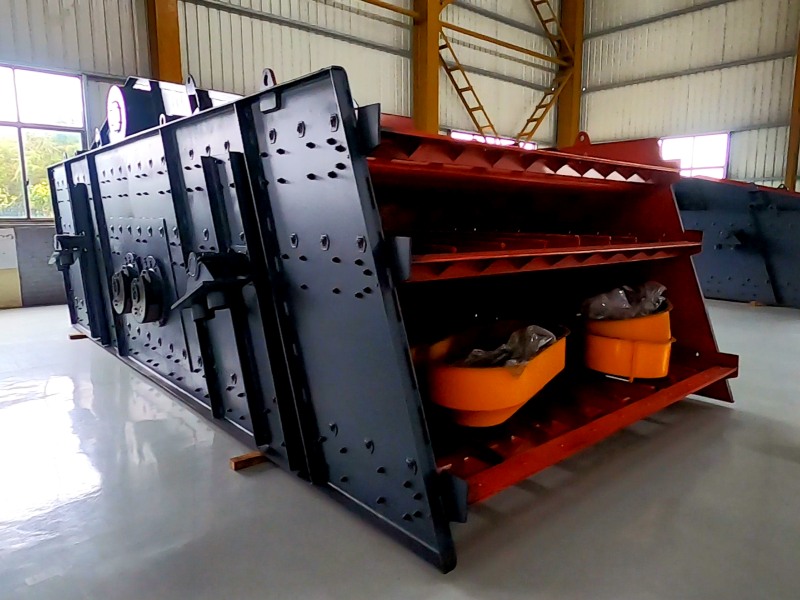

振动筛出厂图片:

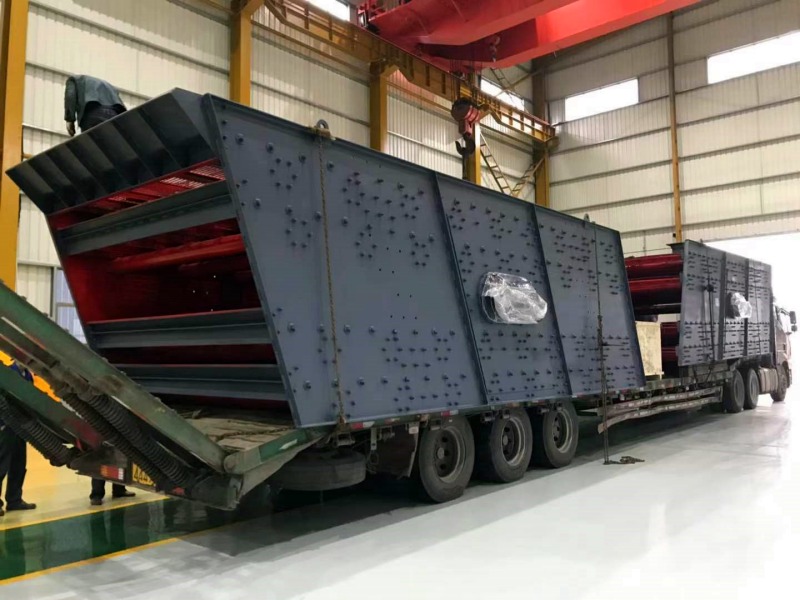

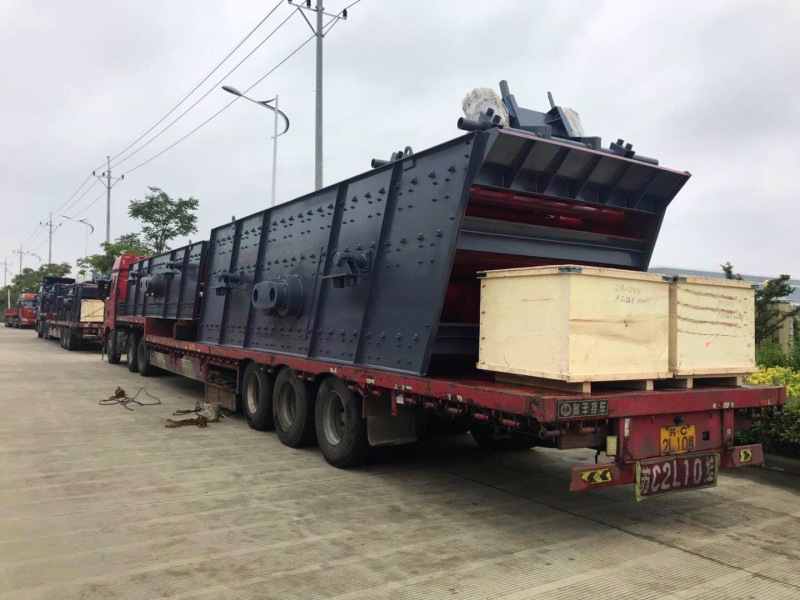

振动筛发货图片:

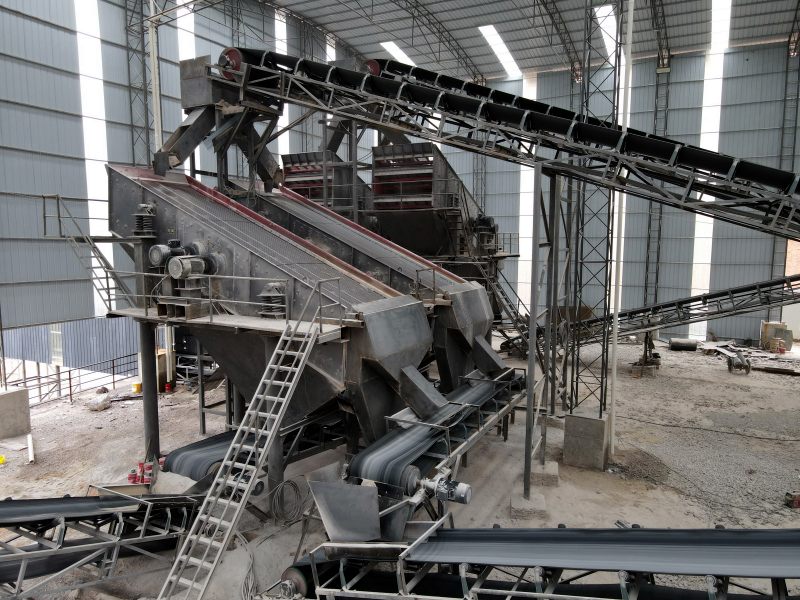

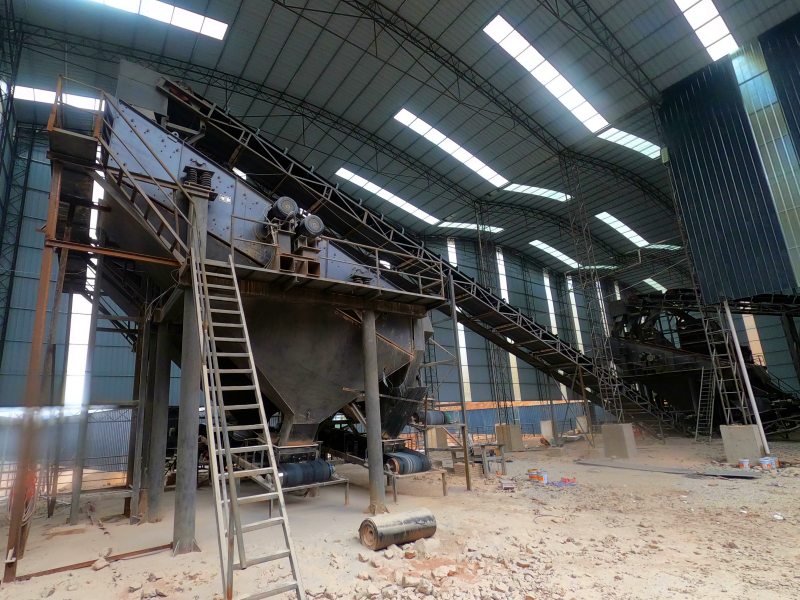

振动筛现场图片:
振动筛视频:
振动筛价格:
价格由客户选购的型号来决定,因此请客户拨打电话来索取。
振动筛采购电话:4008202021
