200吨凝灰岩生产线需要哪些破碎设备?附型号和价格
一条凝灰岩生产线每小时产量在200吨左右,需要哪些破碎设备来组建呢?而且整条生产线需要用的破碎设备各是什么规格型号和价格呢?本文就详细讲述一下这些破碎设备的选型及价格。
一、凝灰岩生产线基本参数:
石料类型:凝灰岩
产能:每小时200吨
投入预算:200万元
说明:本条生产线运行周期为三年,因考虑到时间比较短,所以在破碎设备的选型上多考虑投入成本,选择一些常用的性价比相对高的常用设备,比如PE颚破、PF反击破、HX制砂机、YA振动筛等中型设备。
二、破碎设备规格型号:
一、凝灰岩生产线基本参数:
石料类型:凝灰岩
产能:每小时200吨
投入预算:200万元
说明:本条生产线运行周期为三年,因考虑到时间比较短,所以在破碎设备的选型上多考虑投入成本,选择一些常用的性价比相对高的常用设备,比如PE颚破、PF反击破、HX制砂机、YA振动筛等中型设备。
二、破碎设备规格型号:
1、颚破型号
采用PE750*1060作为头破,最大进料粒度为630mm,经过头破的破碎之后,可以将物料的粒度基本控制在130mm以内,为二破做好准备工作。

图:PE750*1060颚破
2、反击破型号
由于该项目为短期工程,设备的选型需要考虑经济型。采用反击式破碎机不但可以获得良好的石料粒型,设备投入也会大幅降低。
虽然使用反击式破碎机,耐磨成本有点高。但是,对于短期项目而言,耐磨件的成本还是相对核算的。反之,使用圆锥破碎机就会大幅度增加设备投入成本和管理成本。
该项目中,我司建议选配三腔型PF1214反击式破碎机,两台并联可以实现每小时200吨的生产能力,并获得优异的石料粒型。

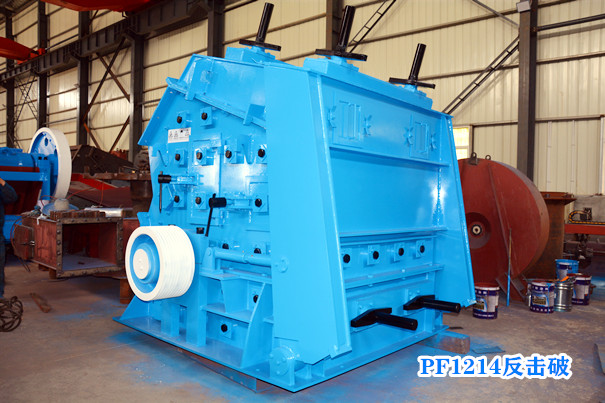

图:PF1214反击破
3、冲击式制砂机型号
对于短期项目而言,不建议采用大型中间料仓模式,从而降低投入成本。
设计思路:
设计思路:
石料生产状态:冲击式制砂机不工作,反击破碎之后,振动筛筛分4种成品料;
制砂生产状态:采用振动筛的双向出料结构,冲击式制砂机将5~30mm成品料导入冲击式制砂机,将5~30mm成品料全部(或者部分)破碎为机制砂,该状态下,制砂机作为第三级破碎机使用。

图:HX1000制砂机
4、圆振动筛型号
遵从基本配置原则,选择2台4YKA2160型号,双击并联完成筛分作业任务。

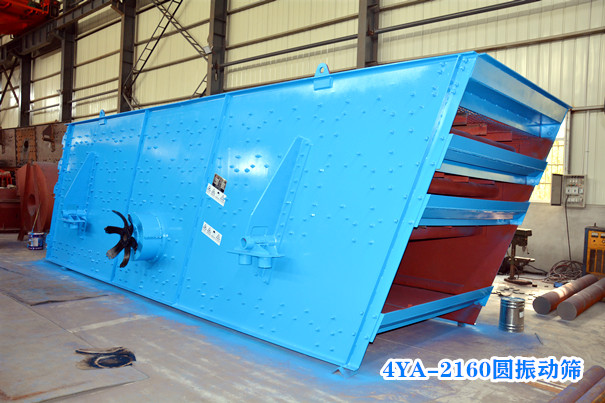

图:4YA2160圆振动筛

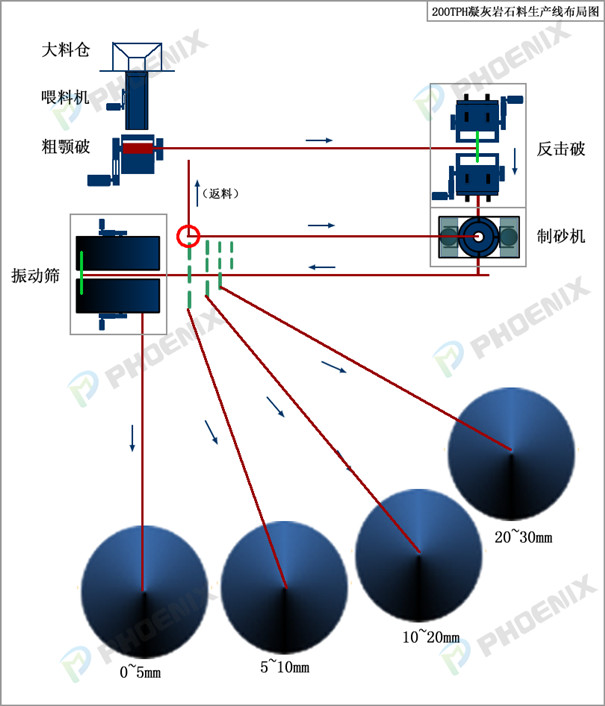

三、凝灰岩生产线工艺布局图:

四、破碎设备型号与价格:
序号 | 破碎设备名称 | 破碎设备型号 | 数量 | 功率 | 外形尺寸 | 重量 | 单价 | 合计 |
(台) | (kw) | (M) | (T) | (万元) | (万元) | |||
1 | 振动喂料机 | ZSW490*110 | 1 | 15 | 4.95*2.4*2.15 | 5.32 | 10 | 10 |
2 | 颚式破碎机 | PE750*1060 | 1 | 110 | 2.45*2.47*2.84 | 28 | 35 | 35 |
3 | 反击式破碎机 | PF1214_v | 2 | 2*132 | 2.69*2.66*2.89 | 2*18.5 | 25 | 50 |
4 | 制砂机 | HX-1000 | 1 | 2*160 | 5.25*2.35*2.78 | 22 | 42 | 42 |
5 | 圆振动筛 | 4YA2160 | 2 | 2*30 | 7.15*2.67*2.65 | 2*11.8 | 18 | 36 |
破碎设备价格 | 173 |
价格说明:
1、以上价格作为参考价,实际价格请与厂家销售人员联系;
2、皮带机、钢结构、混凝土基础、电线电缆,不包含在报价中;
2、破碎设备厂家对设备实行质量保修,期限为一年(易损件除外);
3、付款方式请与厂家销售员面议;
4、交货周期请与销售人员沟通。
以上为上海恒源为客户设计的200TPH凝灰岩破碎生产线技术方案(包括破碎设备选型、工艺布局流程、设备价格),对需要投资砂石行业或购买设备的客户应该有所参考价值。如果您还需要咨询其它破碎机设备、洗砂筛分设备,可拨打本司产品销售电话或扫描以下二维码获得产品更多信息。
