时产100吨青石料生产线设备配置及工艺流程图
青石料生产线在砂石行业内很普遍，产量从几十吨到几百吨每小时都有，本文以时产100吨的青石料生产线为例讲述其设备配置的选型及工艺流程。青石砂石骨料生产线可简单地概括为破碎和筛分，本文中介绍的不包括后期的含泥废水处理及砂石骨料储存问题，由产量和岩石的特性我们设计的设备配置如下：
一、破碎、筛分设备选型说明：
1、给料设备的选择
考虑的青石生产线的产量和硬度，喂料设备采用一台ZSW380×96振动给料机，配备有11kw功率的电机，能把物料从贮料仓或其它贮料设备中均匀或定量的供给到粗破设备中去，此设备优点在于对物料输送的连续性强、性能稳定、维修简便，设备见下图：
2、粗破设备的选择
4、筛分设备的选择
根据青石生产线出料分四种粒度要求，筛分设备建议采用一台4YK振动筛。圆振动筛的优点是：筛分效率高、处理量大，适合大粒径筛分、较大规模的生产使用，本台振动筛配备有22kw电机。如果配置压力喷水系统，可作为洗石设备，借助于水力冲洗，石子在筛面翻滚、振动，较容易洗去表面黏附的细泥。设备见下图：
5、控制系统的配置
主机、皮带输送机总功率约390kw
二、工艺流程设计图：
三、青石生产线工艺布局图：
以上为厂家为客户设计的时产100吨青石生产线破碎设备和筛分设备的选型，以及生产线的方案设计及布局图，希望对大家有所帮助。如果您是从事这个砂石行业的，需要咨询设备或者生产线相关的问题，可以拨打本司服务电话或网站留言。
本文来源：https://www.shhyyj.com，转载复制请注明文章出处。
一、破碎、筛分设备选型说明：
1、给料设备的选择

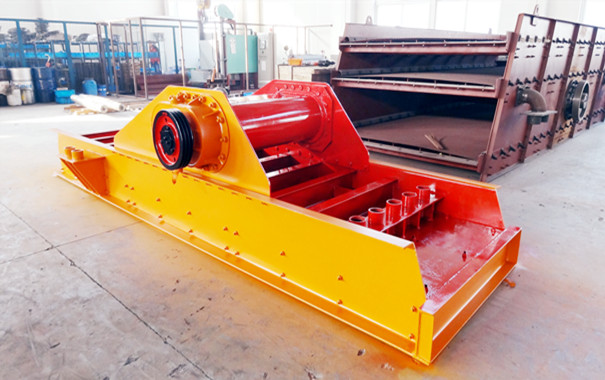

考虑的青石生产线的产量和硬度，喂料设备采用一台ZSW380×96振动给料机，配备有11kw功率的电机，能把物料从贮料仓或其它贮料设备中均匀或定量的供给到粗破设备中去，此设备优点在于对物料输送的连续性强、性能稳定、维修简便，设备见下图：
2、粗破设备的选择

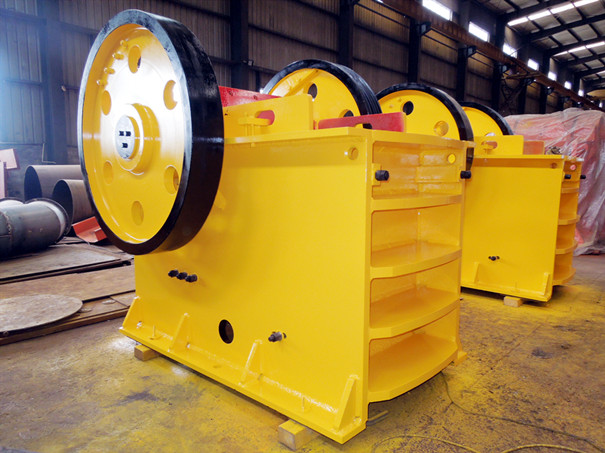

用于骨料生产的粗破设备一般为颚式破碎机，根据其生产能力不是很高的情况下，建议选用壹台PE600×900颚式破碎机（简称69型颚破），配备55kw电机。其给料口尺寸为900mm、宽度为600mm，属于小型颚式破碎机，优点是配置灵活、操作维护简单，对处理青石、花岗岩、石灰岩都有比较好的表现。69颚式破碎机见下图：
3、中细破设备的选择

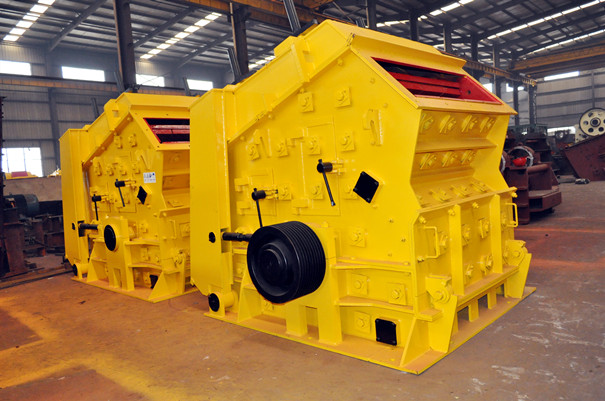

中细破设备一般有反击式破碎机和圆锥破碎机可供选择。根据此条生产线青石料的硬度不高和产量小的特性，建议采用一台PF1214反击式破碎机即可，电机采用132kw，其主要适宜破碎中低硬度指数不高的岩石，其优点在于结构简单便于维护、破碎比大、性价比高，不足之处在于后期反击板锤的更换频率高，相对来说维护成本比较高，设备见下图：
4、筛分设备的选择

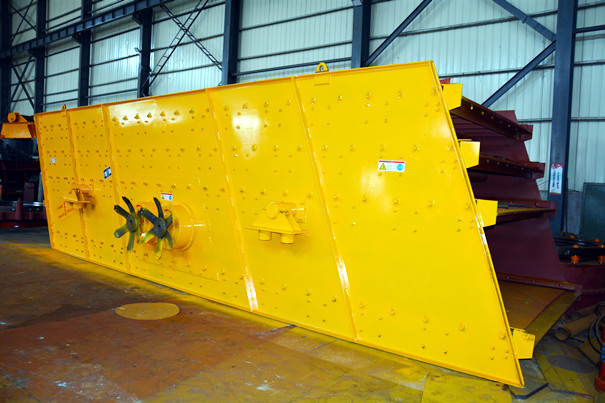

根据青石生产线出料分四种粒度要求，筛分设备建议采用一台4YK振动筛。圆振动筛的优点是：筛分效率高、处理量大，适合大粒径筛分、较大规模的生产使用，本台振动筛配备有22kw电机。如果配置压力喷水系统，可作为洗石设备，借助于水力冲洗，石子在筛面翻滚、振动，较容易洗去表面黏附的细泥。设备见下图：
5、控制系统的配置
主机、皮带输送机总功率约390kw

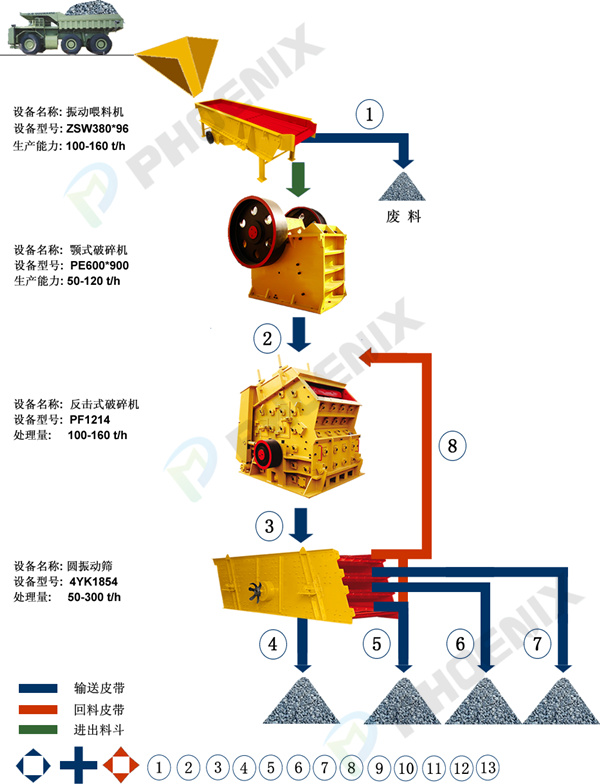

二、工艺流程设计图：

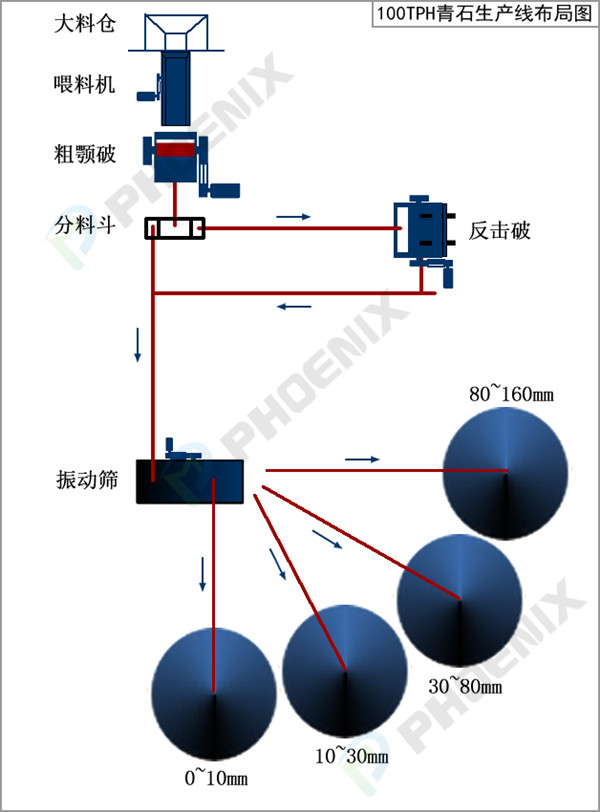

三、青石生产线工艺布局图：
以上为厂家为客户设计的时产100吨青石生产线破碎设备和筛分设备的选型，以及生产线的方案设计及布局图，希望对大家有所帮助。如果您是从事这个砂石行业的，需要咨询设备或者生产线相关的问题，可以拨打本司服务电话或网站留言。
本文来源：https://www.shhyyj.com，转载复制请注明文章出处。
