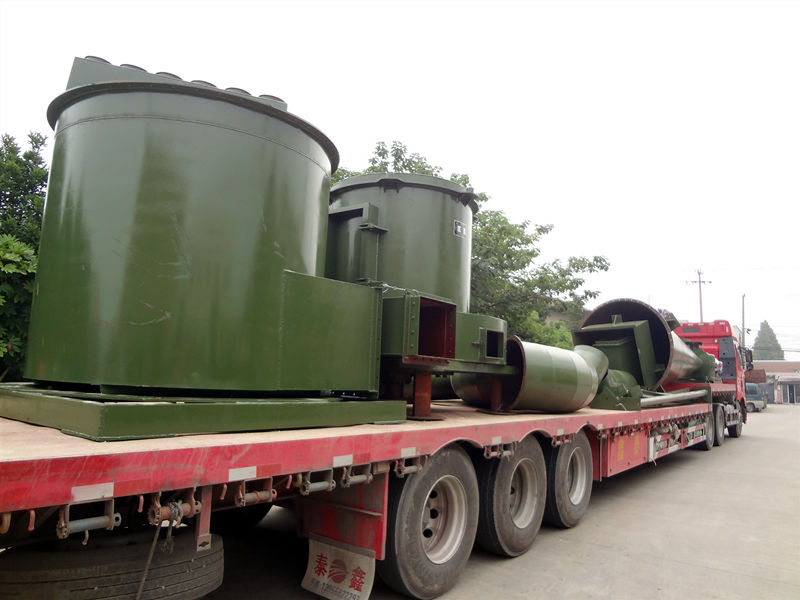

6R摆式磨粉机装箱发货清单汇总表
上期我们介绍了5R4119摆式磨粉机的发货清单，为解决客户经常需要更换购买零配件，方便查询6R-4528型号摆式磨粉机的各部件规格、参数及配件重量后购买便捷，特发布6R-4528摆式磨粉机发货清单表让大家查询配件型号：
6R摆式磨粉机装箱发货清单汇总表（第一页）
6R摆式磨粉机装箱发货清单汇总表（第二页）
6R摆式磨粉机装箱发货清单汇总表（第三页、四页）
以上就是6R摆式磨粉机所有设备主机和结构件及各大配件的发货清单，希望对客户有所帮助，如果您需要咨询6R磨粉机什么价格？可以拨打本公司磨粉机设备销售热线。
6R摆式磨粉机装箱发货清单汇总表（第一页）
| 磨粉机主机及配件装箱清单1 | 装箱目录 | ||||||||
| 名称：6R4528摆式磨粉机 | 共4页 | 第1页 | |||||||
|
需方名称： 工 号： 数量：一套（不含简易布袋除尘器、提升机、进料装置、破碎机） 合同号： |
|||||||||
| 箱号 | 图号 | 名称 | 数量 | 单件规格 | 重量（kg） | 备注 | |||
| 1 | YGM4528-04-00 | 主机 | 1 | 3200*2900*2410 | 16000 | 裸装（柱销装箱） | |||
| 2 | YGM4528-07-00 | 传动装置 | 1 | 2750*1100*1450 | 3200 | 裸装（含电机、底架） | |||
| 3 | YGM4528-01-00 | 分析机 | 1 | 2800*2500*1750 | 1800 | 裸装（含15kw变频电机） | |||
| 4 | K4806.3.3.1 | 大弯管 | 3 | 2730*1120*850 | 裸装 | ||||
| 5 | K4806.3.4.4 | 三通接口 | 1 | 1100*745*955 | 裸装 | ||||
| 6 | K4806.3.4.3 | 排气管 | 1 | 1100*600*400 | 裸装 | ||||
| 7 | K4806.3.5 | 下进粉管 | 1 | 1700*750*1400 | 裸装 | ||||
| 8 | K4806.3C.12A | 进粉直管 | 1 | 5500*850*850 | 裸装 | ||||
| 9 | K4806.3C.3.2 | 回气联管 | 1 | 2300*850*850 | 裸装 | ||||
| 10 | K4806.3.2 | 出粉阀门 | 2 | 840*450*450 | 裸装 | ||||
| 11 | K4806.3.6 | 软接口 | 1 | 745*615*250 | 裸装 | ||||
| 12 | K4806.3C.3.3A | 回气管下段装配 | 1 | 3200*850*850 | 裸装 | ||||
| 13 | K4806.3C.3.4 | 回气管上段 | 2 | 5500*850*850 | 裸装 | ||||
| 14 | YGM4528-02-14-1 | 集粉器上盖体 | 2 | 1880*1750*1520 | 裸装 | ||||
| 15 | YGM4528-02-14-2 | 集粉器下锥体 | 2 | 3108*1850*1850 | 裸装 | ||||
| 16 | K4806.3.7A | 集粉器支架 | 1 | 3600*2400*4700 | 裸装 | ||||
| 17 | K4806.3C.13A | 进粉弯管 | 1 | 2730*1120*850 | 裸装 | ||||
| 18 | K4806.3.14 | 进粉三通管 | 1 | 900*750*640 | 裸装 | ||||
| 19 | K4806.3.3.5 | 回气三通管 | 1 | 2650*850*1530 | 裸装 | ||||
6R摆式磨粉机装箱发货清单汇总表（第二页）
| 磨粉机主机及配件装箱清单2 | 装箱目录 | ||||||||
| 名称：6R4528摆式磨粉机 | 共4页 | 第2页 | |||||||
|
需方名称： 工 号： 数量：一套（不含简易布袋除尘器、提升机、进料装置、破碎机） 合同号： |
|||||||||
| 箱号 | 图号 | 名称 | 数量 | 单件规格 | 重量（kg） | 备注 | |||
| 20 | 9-26 14D | 鼓风机 | 1 | 1930*640*1930 | 835 | 裸装（含法兰盖、风叶等） | |||
| 21 | 传动轴承座 | 1 | 1250*480*430 | 350 | 裸装（含皮带轮）（5R） | ||||
| 22 | 罩壳 | 1 | 1480*550*250 | 40 | 裸装 | ||||
| 23-1 | 柱销 | 12 | Φ56 | ||||||
| -2 | GB11544 | 三角带 | 4 | B-2819 | |||||
| -3 | YGM4528-06-8 | 软连接簧垫 | 26 | ||||||
| -4 | YGM4528-06-9 | 软连接丝杆 | 13 | ||||||
| -5 | YGM4528-06-13 | 弹簧 | 13 | ||||||
| -6 | GB97.1 | 垫圈 | 26 | 30 | |||||
| -7 | GB6170 | 螺母 | 26 | M30 | |||||
| -8 | 主机帆布软接头 | 1 | 300x6500 | ||||||
| -9 | 主机软接头抱箍 | 2 | Φ1900 | ||||||
| -10 | GM4528-04-18B | 减震垫 | 4 | ||||||
| -11 | GB799 | 地脚螺栓 | 4 | M64x1250 | |||||
| -12 | GB6170 | 螺母 | 8 | M64 | |||||
| -13 | GB97.1 | 垫圈 | 6 | 64 | |||||
| -14 | GB799 | 地脚螺栓 | 10 | M36x600 | |||||
| -15 | GB97.1 | 垫圈 | 10 | 36 | |||||
| -16 | GB6170 | 螺母 | 10 | M36 | |||||
| -17 | GM4528-04-18A | 减震垫 | 10 | ||||||
6R摆式磨粉机装箱发货清单汇总表（第三页、四页）
| 磨粉机主机及配件装箱清单3 | 装箱目录 | ||||||||
| 名称：6R4528摆式磨粉机 | 共4页 | 第3页 | |||||||
|
需方名称： 工 号： 数量：一套（不含简易布袋除尘器、提升机、进料装置、破碎机） 合同号： |
|||||||||
| 箱号 | 图号 | 名称 | 数量 | 单件规格 | 重量（kg） | 备注 | |||
| -18 | GB5782 | 螺栓 | 380 | M12X50 | |||||
| -19 | GB6170 | 螺母 | 380 | M12 | |||||
| -20 | GB97.1 | 垫圈 | 380 | 12 | |||||
| -21 | GB93 | 弹垫 | 380 | 12 | |||||
| -22 | 石棉绳 | Φ10mm | 10 | ||||||
| -23 | 帆布软接头 | 2 | 300x3500 | ||||||
| -24 | Y2-315M-4 | 电动机 | 1 | 132KW | 980 | 变频电机、含皮带轮 | |||
| -25 | GB5782 | 螺栓 | 6 | M30x150 | |||||
| -26 | GB6170 | 螺母 | 6 | M30 | |||||
| -27 | GB95 | 垫圈 | 6 | 30 | |||||
| -28 | GB93 | 弹圈 | 6 | 30 | |||||
| -29 | GB5782 | 螺栓 | 6 | M24x100 | |||||
| -30 | GB97.1 | 平垫 | 6 | 24 | |||||
| -31 | GB6170 | 螺母 | 6 | M24 | |||||
| -32 | GB799 | 地脚螺栓 | 8 | M36x600 | |||||
| -33 | GB6170 | 螺母 | 20 | M36 | |||||
| -34 | GB97.1 | 垫圈 | 10 | 36 | |||||
| -35 | GB11544 | 三角带 | 7 | SPC3700 | |||||
| -36 | 路轨 | 2 | 105x1030 | ||||||
| -37 | 随机附件 | 1套 | 扳手等 | ||||||
| 磨粉机主机及配件装箱清单4 | 装箱目录 | ||||||||
| 名称：6R4528摆式磨粉机 | 共4页 | 第4页 | |||||||
|
需方名称： 工 号： 数量：一套（不含简易布袋除尘器、提升机、进料装置、破碎机） 合同号： |
|||||||||
| 箱号 | 图号 | 名称 | 数量 | 单件规格 | 重量（kg） | 备注 | |||
| -38 | 进粉管帆布软接头 | 1 | Φ750x400 | ||||||
| -39 | 进粉管软接头抱箍 | 2 | Φ750 | ||||||
| 24 | ZGF3 | 振动给料机 | 1 | 裸装 | |||||
| 25 | 电控柜 | 1 | 包装 | ||||||
以上就是6R摆式磨粉机所有设备主机和结构件及各大配件的发货清单，希望对客户有所帮助，如果您需要咨询6R磨粉机什么价格？可以拨打本公司磨粉机设备销售热线。
