每小时产量200吨的制砂设备怎么选?
导读:近期有客户咨询每小时产量大约200吨的制砂设备应该如何选择,还有制砂生产线的工艺设计方案等一些问题,今天小编通过厂家技术人员给出的方案分享给大家。本设计方案中的原料直接为0~7mm的半成品石粉料,省略了头破机组的设计方案。方案包括:制砂设备配置清单、制砂生产线工艺布局图、生产线技术参数及工艺设计说明,如有不足之处请各位行家提出,总体设计方案如下:
一、破碎制砂设备配置清单:
注:制砂设备选购说明:
1、 设备出厂后由厂家送货至用户采石场工地并指导安装;
2、 此配置清单不包括皮带机、钢结构、电控柜、污水和粉尘处理系统;
3、产品质量由生产厂家实行三包服务,期限为一年(易损件除外);
4、付款方式和交货周期请咨询生产厂家销售人员;
5、以上设备配置如需更改,可以和技术销售人员洽谈协商。
以下为生产线中需要用到的制砂设备图片,让客户更直观的了解产品外观和结构:

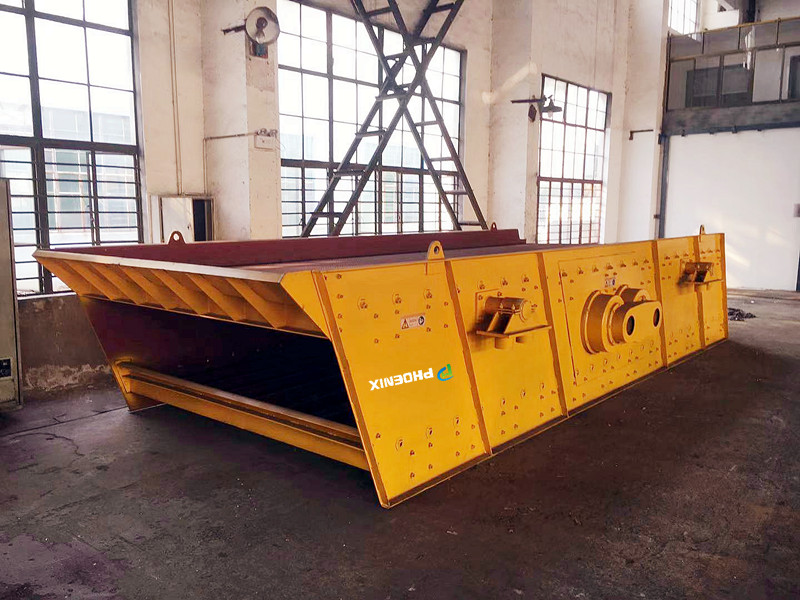

图二:振动筛

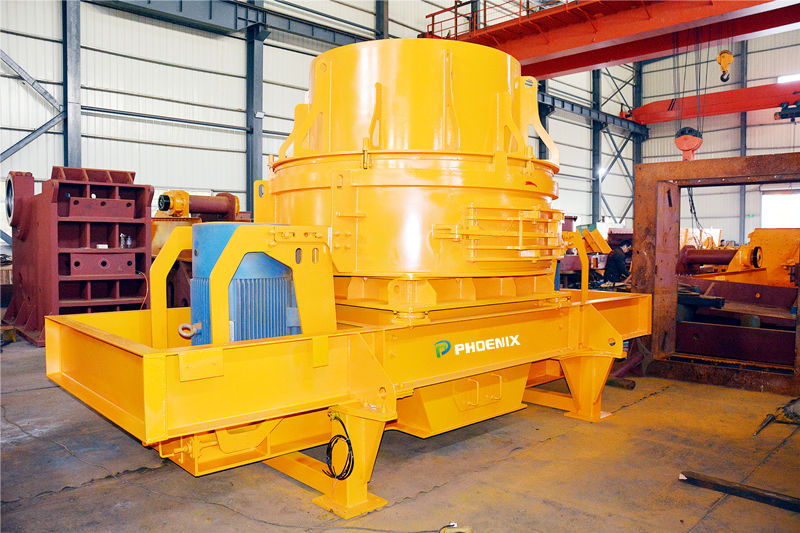

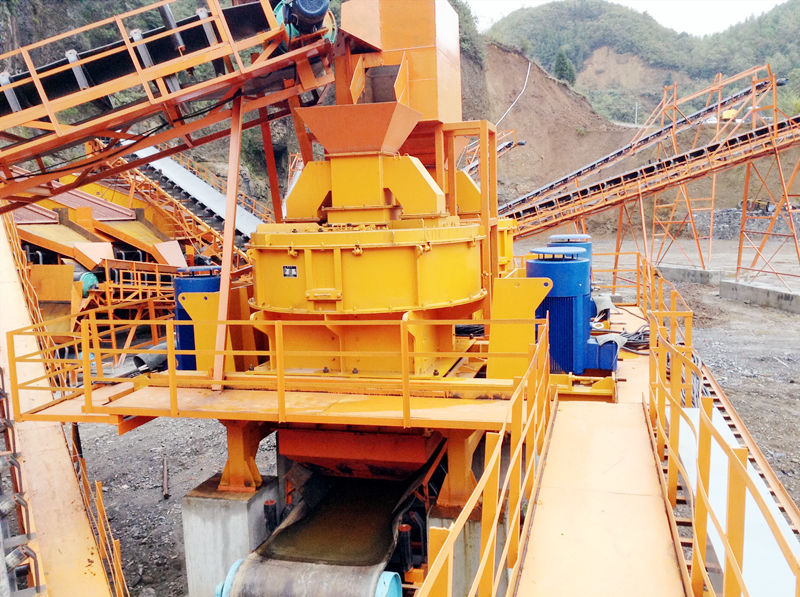

图三:冲击式制砂机

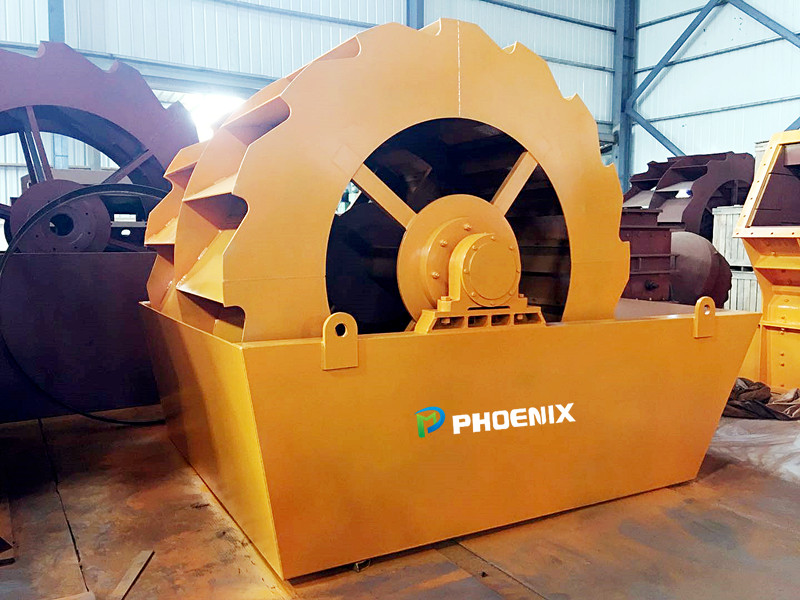

图四:轮式洗砂机

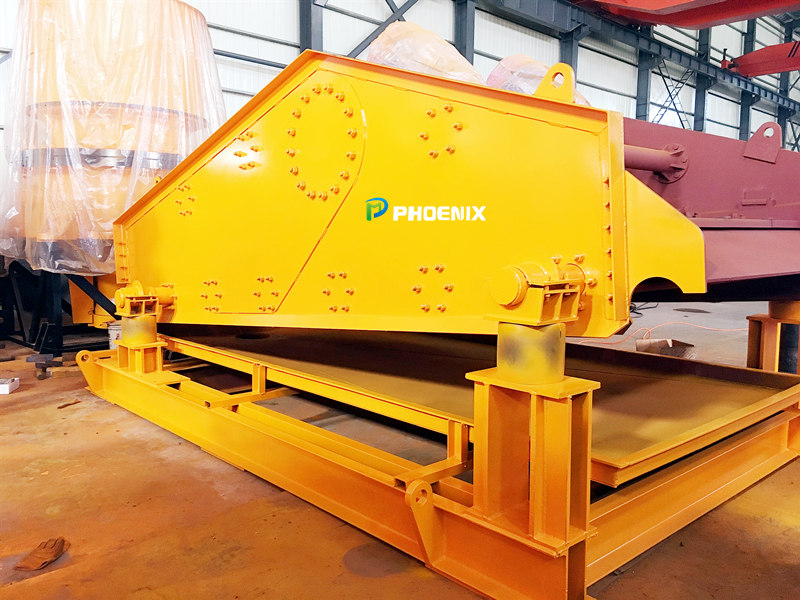

图五:脱水筛

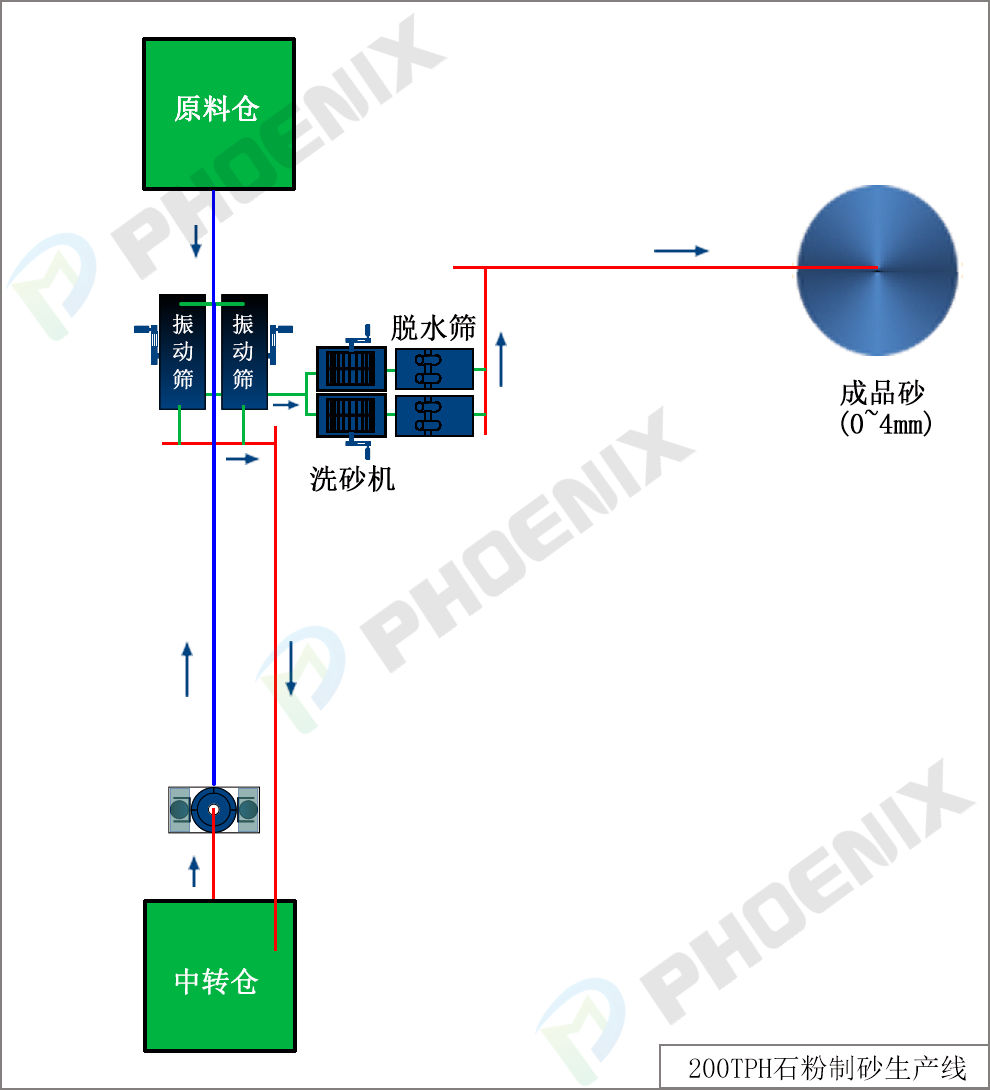

二、制砂生产线工艺布局图:
注:本制砂生产线工艺布局图仅为示意,实际布局应按照现场场地进行设计;考虑到200TPH产能要求,洗砂机更换为两台2XS-2610型号,特此说明;
另外,考虑到脱水、细砂回收工艺,增加了脱水筛,特此说明。
三、制砂生产线技术参数:
1、原料粒度:0~7mm石粉料;
2、根据用户要求,将原料中0~4mm细料筛分出来,直接进行清洗出砂;
3、根据用户要求,将原料中4~7mm细料筛分出来,用机制砂设备冲击制砂,然后水洗出砂;
4、产能要求:200吨/小时(含原料中0~4mm物料,以及制砂机冲击制砂部分)
四、制砂生产线工艺流程:
1. 破碎筛分原砂步骤:
Ø 采用两台2YK3072大型振动筛,将原料中的0~4mm石料筛分出,然后进入洗砂机清洗;
Ø 原料仓底部安装悬挂喂料机,每小时输送200吨原料到两台2YK3072振动筛中;
Ø 原料中0~4mm石料,按照线性分布粗略估计,占7分之4;
Ø 每小时大约115吨0~4mm物料被筛出,然后直接进入轮式洗砂机清洗;
2. 冲击制砂步骤:
Ø 每小时大约85吨4~7mm物料被筛出,输送到下一级中转仓;
Ø 中转仓底部悬挂喂料机,每小时输送85吨物料到冲击式制砂机;
Ø 经过冲击式制砂机的整型破碎,混合料被输送到2台大型2YK3072振动筛中;
Ø 0~4mm机制砂被筛出,与原料中0~4mm原砂一起进去洗砂机清洗;
Ø 采用脱水筛,大幅减少成品砂中的水分,将洗砂机流失的细砂回收;
Ø 大于4mm物料,继续返回中转仓,再次进入制砂设备进行循环破碎。
以上就是制砂机厂工程师给出的时产200吨制砂生产线设备选型及工艺流程设计方案。如果后期对本司生产的制砂设备和破碎机成套设备感兴趣,可以拨打销售热线或者网站留言进行设备询价,也欢迎您去我司在全国各地组建的机制砂生产线进行实地考察,期待与您的合作!
本文首发于上海恒源冶金设备有限公司https://www.shhyyj.com,如需转载和复制,请注明文章出处。
一、破碎制砂设备配置清单:
序号 | 设备名称 | 型号 | 数量(台) | 功率(kw) | 重量(T) | 外形尺寸(M) |
1 | 悬挂喂料机 | GZD1007 | 2 | 2*2*1.1 | 0.88 | 2.18*1.25*1.1 |
2 | 振动筛 | 2YK3072 | 2 | 2*2*30 | 13.8 | 7.35*3.5*1.8 |
3 | 冲击式制砂机 | VSI-8500 | 1 | 2*160 | 22 | 5.5*4.5*2.28 |
4 | 轮式洗砂机 | 2XS-2610 | 2 | 2*15 | 2*7.8 | 3.8*3.5*3.1 |
5 | 脱水筛 | 2045 | 2 | 2*2*3.7 | 2*5 | 4.8*2.51*1.62 |
水泵2*22 |
注:制砂设备选购说明:
1、 设备出厂后由厂家送货至用户采石场工地并指导安装;
2、 此配置清单不包括皮带机、钢结构、电控柜、污水和粉尘处理系统;
3、产品质量由生产厂家实行三包服务,期限为一年(易损件除外);
4、付款方式和交货周期请咨询生产厂家销售人员;
5、以上设备配置如需更改,可以和技术销售人员洽谈协商。
以下为生产线中需要用到的制砂设备图片,让客户更直观的了解产品外观和结构:

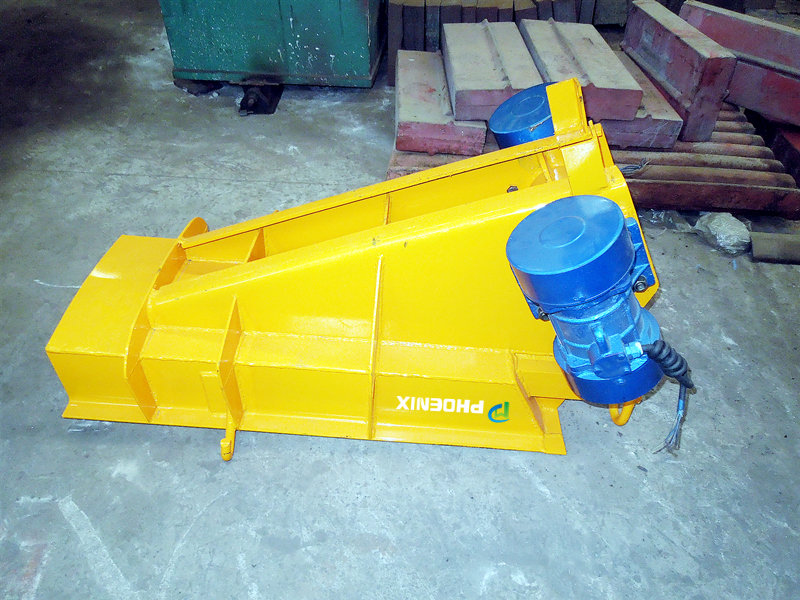

图一:悬挂喂料机
图二:振动筛
图三:冲击式制砂机
图四:轮式洗砂机
图五:脱水筛
二、制砂生产线工艺布局图:
注:本制砂生产线工艺布局图仅为示意,实际布局应按照现场场地进行设计;考虑到200TPH产能要求,洗砂机更换为两台2XS-2610型号,特此说明;
另外,考虑到脱水、细砂回收工艺,增加了脱水筛,特此说明。
三、制砂生产线技术参数:
1、原料粒度:0~7mm石粉料;
2、根据用户要求,将原料中0~4mm细料筛分出来,直接进行清洗出砂;
3、根据用户要求,将原料中4~7mm细料筛分出来,用机制砂设备冲击制砂,然后水洗出砂;
4、产能要求:200吨/小时(含原料中0~4mm物料,以及制砂机冲击制砂部分)
四、制砂生产线工艺流程:
1. 破碎筛分原砂步骤:
Ø 采用两台2YK3072大型振动筛,将原料中的0~4mm石料筛分出,然后进入洗砂机清洗;
Ø 原料仓底部安装悬挂喂料机,每小时输送200吨原料到两台2YK3072振动筛中;
Ø 原料中0~4mm石料,按照线性分布粗略估计,占7分之4;
Ø 每小时大约115吨0~4mm物料被筛出,然后直接进入轮式洗砂机清洗;
2. 冲击制砂步骤:
Ø 每小时大约85吨4~7mm物料被筛出,输送到下一级中转仓;
Ø 中转仓底部悬挂喂料机,每小时输送85吨物料到冲击式制砂机;
Ø 经过冲击式制砂机的整型破碎,混合料被输送到2台大型2YK3072振动筛中;
Ø 0~4mm机制砂被筛出,与原料中0~4mm原砂一起进去洗砂机清洗;
Ø 采用脱水筛,大幅减少成品砂中的水分,将洗砂机流失的细砂回收;
Ø 大于4mm物料,继续返回中转仓,再次进入制砂设备进行循环破碎。
以上就是制砂机厂工程师给出的时产200吨制砂生产线设备选型及工艺流程设计方案。如果后期对本司生产的制砂设备和破碎机成套设备感兴趣,可以拨打销售热线或者网站留言进行设备询价,也欢迎您去我司在全国各地组建的机制砂生产线进行实地考察,期待与您的合作!
本文首发于上海恒源冶金设备有限公司https://www.shhyyj.com,如需转载和复制,请注明文章出处。
