大型河卵石生产线的破碎机选型及工艺流程方案
根据高品质混凝土骨料和高品质机制砂要求,本文分享时产1000立方河卵石生产线的破碎机型号如何配置,以及整条生产线工艺流程设计方案供大家参考。其它石料类型的破碎生产线工艺方案可参考本站前期发的文章。文中生产线案例设计方案也可根据实际物料类型和产量需求而作灵活改变,不同设备选型可达到各不相同的需求。

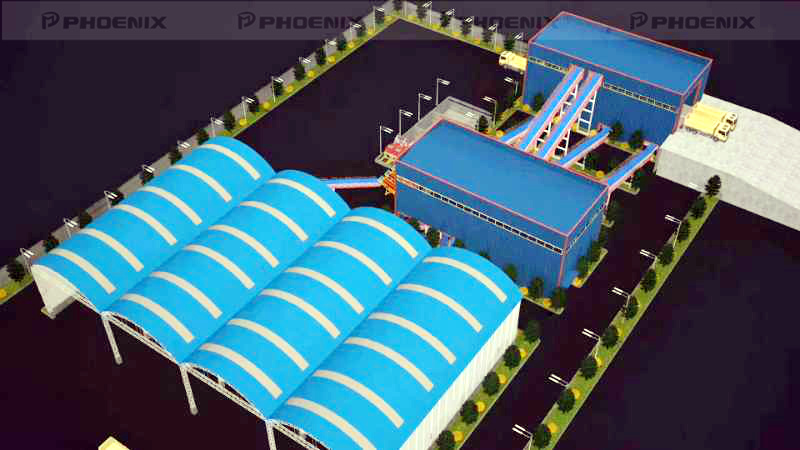

图:河卵石破碎筛分生产线三维立体图
一、河卵石开挖施工说明:
1、河卵石开挖在围堰截流后进行施工,拟采用1m³液压反铲开挖,装载机及人工作辅助,开挖时从河中向岸边逐步退出;
2、开挖前,首先测量人员根据设计提供平面控制点及开挖图,布设测量控制网点,而后进行测量定线放样,测量开挖原始断面,测放开挖轮廓线,施工过程中随时控制边线;
3、开挖时自上而下分层开挖,开挖采用反铲进行;
4、开挖时边开挖边修建施工道路,以方便下一道工序施工。开挖出的石方除用作加固围堰外,其他由自卸汽车运去填筑道路或在业主指定点堆放用于回填;
5、为保证施工进度,按施工安全生产要求,自上而下分层进行(开挖边坡按设计要求同步到位),在开挖施工过程中,随时进行自检,若发现有不合格之处,立即进行返工处理,直至达到设计要求。

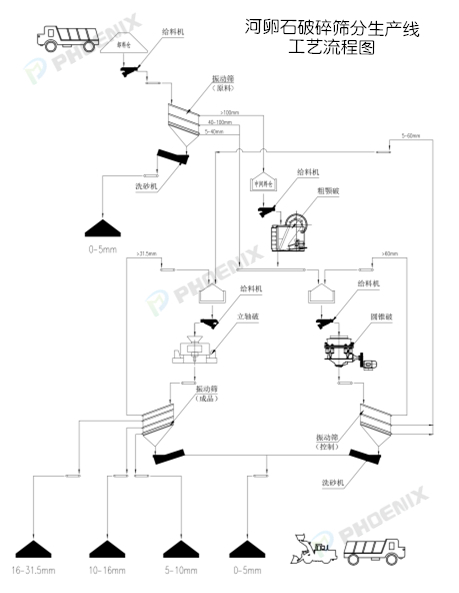

二、河卵石生产线工艺流程图:
三、河卵石生产线项目描述:
1、生产线处理能力
在连续、均匀进料的前提下,处理能力1000~1200m³/h,即年处理能力单班(250d/y,10h/d)300万m³(含0-5mm天然料)以上。
实际生产运行中,可以根据市场用料量的变化分解成为1-4条可独立运行破碎筛分生产线,从而实现生产载荷合理分配,减少空机运行、降低运行管理成本。
2、原料粒径比例(概算)
0-5mm占15%;5-100mm占35%;100-250mm占30%;250-400mm占20%。
3、成品料
1)天然成品料:原料通过圆振动筛(原料)分选成天然砂(0-5mm)和破碎原材料,天然砂经洗砂机处理形成合格的天然骨料,洗砂机尾水(泥浆水)通过细砂回收装置后流入沉淀池,沉淀并重复利用。
2)破碎成品料:0-5mm、5-10mm、10-16mm、16-31.5mm(规格可依据工程要求改变筛孔径实现),用于商品混凝土骨料和机制砂,针片状石料低于5%,此成品为高品质骨料。其中,0-5mm机制砂占40-45%,为中粗砂,细度模数在2.3-3.0之间,同时可根据工程的具体要求增加设备或加入定量的天然砂改变级配和细度模数。
4、环保要求
1)降噪、降尘、尾泥处理。根据当地要求采取以下措施基本可以达标:
(1)用原料堆场与生产破碎区隔离;
(2)通过喷淋系统降尘,重点扬尘点还可增加雾化喷淋降尘措施;
(3)尾泥通过沉淀池处理分离清理后可作为种植土,实现零排放。
2)安全、绿化
(1)根据实际需求,生产线四周设计6m绕场公路;
(2)根据实际需求,生产线四周增加修建安全围墙;
(3)公路和围墙之间设计2m绿化带,种植以乔木和低矮灌木;
(4)生产线安装完毕后,除检修必须区域外可适当增加绿化草地。
5、生产线运作描述
原料由自卸车辆或装载机直接倒入卸料仓中,再由悬挂式给料机(给料机GZG1003)均匀输送到圆振动筛(原料筛F3YK3080*3)进行清洗、分级;天然砂(0-5mm)经洗砂机再次清洗后由皮带机输送到堆场;其余部分为破碎原料分级成≥40mm和5-40mm两部分,≥40mm进入粗碎(FKE5591鄂式破碎机)破碎后和5-40mm一起进入中碎(PYF1626圆锥破碎机)处理,而后再进入控制筛分(振动筛F3YK3080*3),超径部分返回中碎,5-60(50)mm进入细碎(立轴冲击破碎机FKL1200L),0-5mm进入洗砂机清洗;细碎破碎后物料进入成品筛分(F4YK3080*4)。成品筛分分级出大石(16-31.5mm)、中石(10-16mm)、小石(5-10mm)分别由皮带机直接输送到堆场,0-5mm细沙进入洗砂机清洗后由皮带机直接输送到堆场,此时系统完成从原料到天然砂和高品质机制砂和碎石骨料的整个生产过程。
系统设计粗碎、中碎和细碎前均配置调节料仓和给料机,通过调节料仓的调节作用可有效地缓解由于原料级配的不稳定或供料不及时产生的波动,保障各级破碎载荷稳定,从而保证产品粒形、级配等品质的相对稳定。
另外,考虑到原料在采挖、装卸过程及破碎过程中可能掺杂进一些磁性和非磁性金属杂质,以及方便对处理能力及运行状态的统计和监控, 生产线工艺设计上建议在中碎进料皮带机和细碎进料皮带机上分别配置有除铁器、金属探测仪和智能物联网监测系统(自动计量装置、远程监控装置等)。
四、破碎机、筛分设备的选型和技术参数:

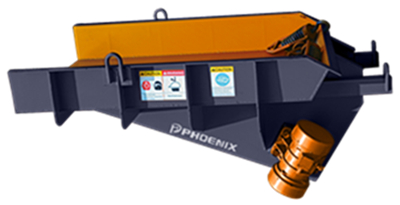

1、 悬挂给料机
悬挂给料机特点:
(1)引进国外技术制造,矮型直线给料,结构简单、耐冲击;
(2)激振力强、给料均匀、可有效对物料进行筛分;
(3)易损件采用特殊工艺制造,使用寿命长,经久耐用;
(4)采用变频电机,可以直接调节物料输送量。
悬挂给料机技术参数:
1) 型号Model: GZG-1003
2) 最大进料尺寸Max feed size (mm): 300
3) 处理能力Capacity (t/h): 270-380
4) 功率Motor Power(KW): 1.1*2
5) 振动频率Rotation speed (r/min):1450
6) 料槽尺寸Size of funnel (mm): 1000*1750*300(宽*长*高)
1) 型号Model: GZG-1253
2) 最大进料尺寸Max feed size (mm): 350
3) 处理能力Capacity (t/h): 460-650
4) 功率Motor Power(KW): 1.5*2
5) 振动频率Rotation speed (r/min):1450
6) 料槽尺寸Size of funnel (mm): 1250*2000*315(宽*长*高)

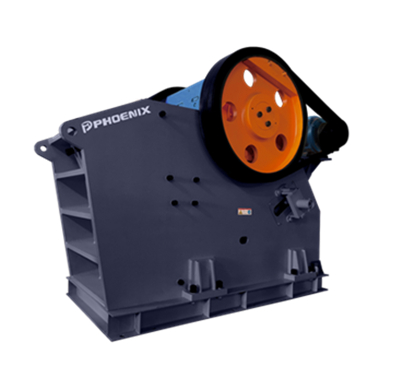

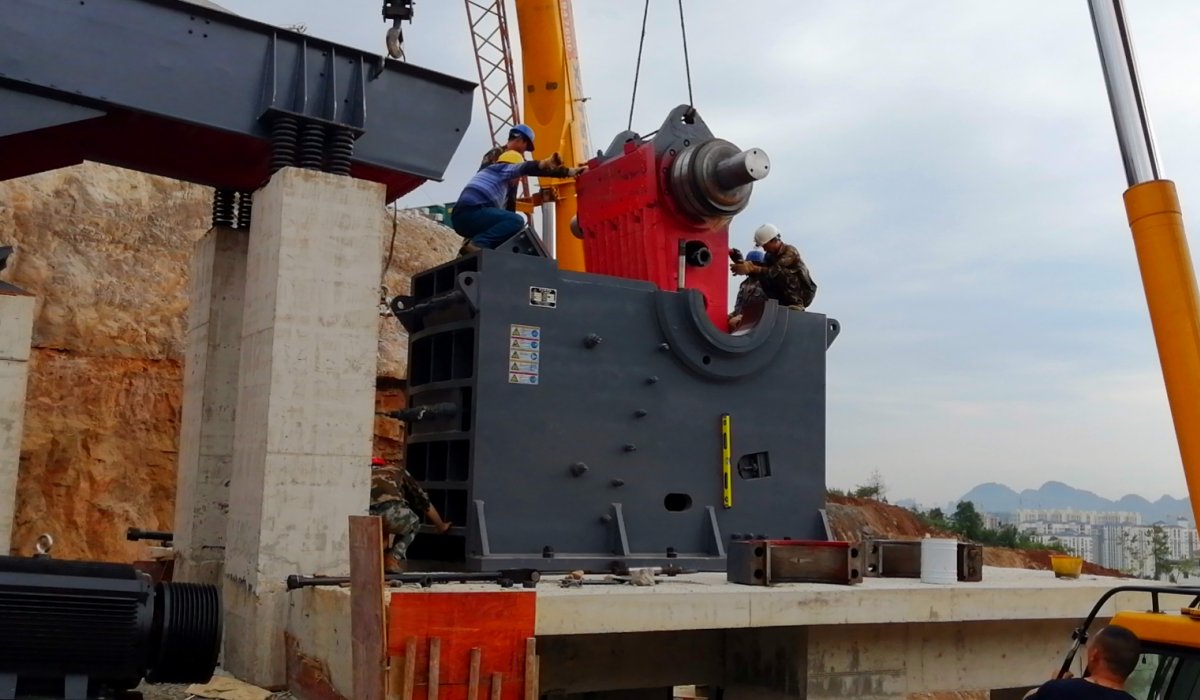

2、鄂式破碎机
鄂式破碎机特点:
(1)破碎腔采用深腔形设计,机架主要部位采用榫接式焊接、整体退火使机架结构简洁、强度高、坚固耐用。这样的设计直接保证了产品处理能力和破碎比;
(2)采用数字模拟设计使得运动轨迹和运行速度完美结合,使鄂破机获得最大处理能力的同时降低了齿板等易损件的磨耗;
(3)产品采用液压助力装置调整排料间隙,降低了工人的劳动强度,提高工作效率,使得间隙调整操作更加方便、安全;
(4)双层调整座,带有弧形内衬,将局部受力有效地分散到整体面上,延长了肘板、调整座使用寿命。
鄂式破碎机技术参数:
1) 型号Model: FKE-5591
2) 进料口尺寸Feed opening(mm):550*910
3) 处理能力Capacity (t/h) :55-150
4) 最大入料尺寸Max Feed Size (mm):450
5) 电动机功率Motor Power (KW):75
6) 重量 Weight(t):≈11.0

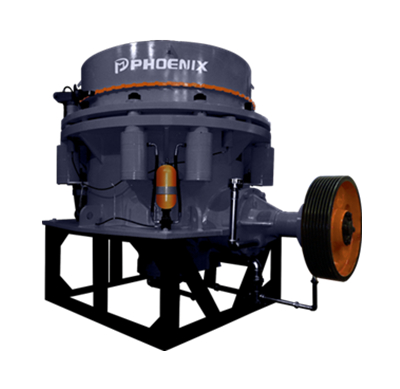

3、液压圆锥破碎机
液压圆锥破碎机特点:
PYF系列圆锥破碎机是恒源路桥集团引进的国外技术和标准生产的一种液压保险式圆锥破。该机型的生产质量、产品粒度的均匀性、产品细度及零部件寿命等均优于传统的西蒙斯圆锥破碎机。该机器采用了液压锁紧、液压调整和液压清腔等控制装置,使其自动化程度大幅度提升。该机器有标准型和短头型两种破碎腔型,以适应大范围产品粒度的要求。
圆锥破碎机技术参数:
1) 型号 Model: PYF-1626标准型
2) 最大入料尺寸 Max Feed Size (mm):228
3) 处理能力 Capacity (t/h) : 299-635
4) 电动机功率 Motor Power(KW):250
5) 破碎锥直径Diameter Of Crushing Cone(mm):1600
6) 主机重量 Weight(t):≈43.4

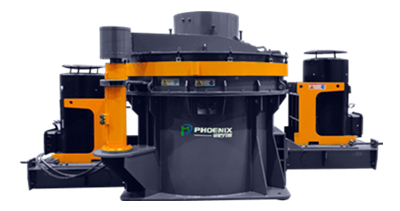

4、立轴冲击式破碎机
冲击式破碎机特点:
FKL系列立轴冲击式破碎机是上海恒源路桥集团生产的利用物料与物料、物料与金属撞击而破碎的新一代制砂整形设备。产品转子壳采用高耐磨衬板和碳化钨的合金刀头组装形式,易损件更换方便快捷,具有较长的使用寿命优点。
设备采用有连锁装置的油润滑系统(包括过滤器、加热器、冷却装置、流量以及温度控制开关等),增大了转子的线速度,降低了误操作的可能;同时,采用液压装置开启顶盖,方便了设备日常维护时间和劳动强度。
冲击式破碎机技术参数:
1) 型号Model: FKL-1200L
2) 转子转速 Rotor Speed(r/min):940-1100
3) 最大给料尺寸 Max Feed Size(mm):60
4) 生产能力 Capacity(t/h):460-760
5) 电机功率 Power(kw):280*2

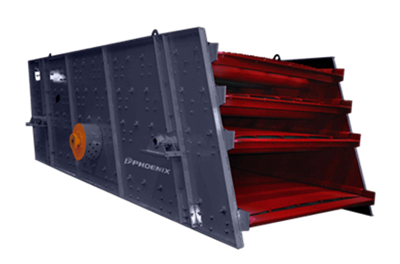

5、圆振动筛
圆振动筛特点:
(1)筛箱采用冷铆焊接结构,筛网采用无压条张进,产品坚固耐用,结够新颖;
(2)激振力强、处理量大,筛分效率高;
(3)激振力大小可通过偏心轴和偏心块配合调节,使用范围广。
圆振动筛技术参数:(双激振)
1) 型号Model: FYK-3080*3
2) 层数Layers number: 3
3) 筛网面积Screen area (㎡):21.6
4) 筛面规格Screen size (mm):3000*8000
5) 最大进料尺寸Max feeding size (mm): 200
6) 处理量Capacity (t/h):400-900
7) 振动频率Vibrating frequency (HZ): 740
8) 电机功率(kw): 37*2
圆振动筛参数:(双激振)
1) 型号Model: FYK-3080*4
2) 层数Layers number: 4
3) 筛网面积Screen area (㎡):21.6
4) 筛面规格Screen size (mm):3000*8000
5) 最大进料尺寸Max feeding size (mm): 200
6) 处理量Capacity (t/h):400-900
7) 振动频率Vibrating frequency (HZ): 740
8) 电机功率(kw): 45*2

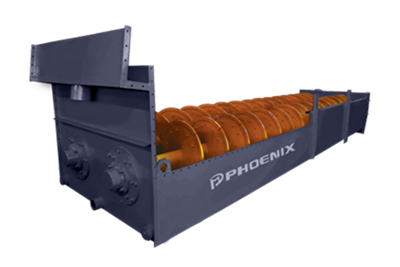

6、洗砂机
洗砂机也叫砂石清洗机,XL系列洗砂机按18°倾斜布置,水槽下部由三边堰板包围形成沉淀池,螺旋头部没入沉淀池内,螺旋由电动机经过特制减速机驱动连续旋转,由沉淀池底部多孔板给入清洗水。该设备兼有清洗、脱水、分级三种功能。
砂石清洗机适用于建筑工地、砂石厂、水电站混凝土大坝工程工地、邮电电杆厂等单位砂石及铸造用"七零"砂,玻璃厂石英砂及油井回填用压力砂的洗选、分级和脱水。
洗砂机特点:
(1)、构造简单
(2)、维修方便
(3)、节省水资源
(4)、经久耐用
技术参数:
1) 型号Model: F2XL-1115
2) 螺旋直径Spirai Diameter (mm): 1115*2(双螺旋)
3) 最大进料尺寸Max feeding size (mm): 10
4) 处理量Capacity (t/h):~350
5) 耗水量Water Consumpion (t/h): 40-300
6) 电机功率(kw): 15~18.5*2
五、河卵石生产线破碎机设备汇总表
序号 | 名称 | 规格型号 |
数量 (台) |
单机功率 (Kw) |
功率 (Kw) |
备注 |
1 | 悬挂给料机 | GZG1003 | 6 | 1.1*2 | 13.2 | 粗颚破前调节给料 |
2 | 悬挂给料机 | GZG1253 | 11 | 1.5*2 | 33 | 卸料仓、圆锥破和立轴破调节给料 |
3 | 鄂式破碎机 | FKE5591 | 6 | 75 | 450 | 液压调整排料口 |
4 | 圆锥破碎机 | PYF1626 | 4 | 250 | 1000 | 全液压反击破,含液压站 |
5 | 冲击式破碎机 | FKL1200L | 4 | 280*2 | 2240 | 含液压稀油站 |
6 | 圆振动筛 | FKY3080*3 | 7 | 37*2 | 518 | 块偏心、弧形筛网,配锰钢丝筛网 |
7 | 圆振动筛 | FKY3080*4 | 4 | 45*2 | 360 | 块偏心、弧形筛网,配锰钢丝筛网 |
8 | 洗砂机 | F2XL1115 | 4 | 15*2 | 120 | 处理能力350t/h,配置专用箱式减速机 |
六、河卵石破碎生产线皮带机汇总表
序号 | 设备名称 | 角度 |
机架用槽钢 型号 |
支腿用槽钢 型号 |
滚筒 直径 |
规格型号 |
功率 (kw) |
数量 (台) |
层数 |
1 | 皮带机B1 | 16 | 20# | 14#-16# | Φ630 | B1200*40m | 45 | 3 | 6(5.5+2.0) |
2 | 皮带机B2 | 16 | 20# | 14#-16# | Φ800 | B1600*30m | 30 | 1 | 6(5.5+2.0) |
3 | 皮带机B3 | 16 | 20# | 14#-16# | Φ800 | B1600*40m | 75 | 1 | 6(5.5+2.0) |
4 | 皮带机B4 | 16 | 20# | 14#-16# | Φ630 | B1200*21m | 18.5 | 4 | 6(5.5+2.0) |
5 | 皮带机B5 | 16 | 20# | 14#-16# | Φ630 | B1200*36m | 37 | 4 | 6(5.5+2.0) |
6 | 皮带机B6 | 0 | 20# | 14#-16# | Φ630 | B1200*21m | 18.5 | 1 | 6(5.5+2.0) |
7 | 皮带机B7 | 16 | 20# | 14#-16# | Φ630 | B1200*48m | 55 | 1 | 6(5.5+2.0) |
8 | 皮带机B8 | 0 | 20# | 14#-16# | Φ800 | B1600*21m | 30 | 1 | 6(5.5+2.0) |
9 | 皮带机B9 | 16 | 20# | 14#-16# | Φ800 | B1600*48m | 90 | 1 | 6(5.5+2.0) |
10 | 皮带机B10 | 16 | 20# | 14#-16# | Φ630 | B1200*21m | 18.5 | 4 | 6(5.5+2.0) |
11 | 皮带机B11 | 16 | 20# | 14#-16# | Φ630 | B1200*36m | 37 | 4 | 6(5.5+2.0) |
12 | 皮带机B12 | 0 | 20# | 14#-16# | Φ630 | B1200*21m | 18.5 | 1 | 6(5.5+2.0) |
13 | 皮带机B13 | 16 | 20# | 14#-16# | Φ630 | B1200*48m | 55 | 1 | 6(5.5+2.0) |
14 | 皮带机B14 | 18 | 20# | 14#-16# | Φ630 | B1000*30m | 22 | 5 | 6(5.5+2.0) |
15 | 皮带机B15 | 0 | 20# | 14#-16# | Φ630 | B1000*30m | 22 | 5 | 6(5.5+2.0) |
16 | 皮带机B16 | 0 | 20# | 14#-16# | Φ630 | B1000*21m | 15 | 3 | 6(5.5+2.0) |
17 | 皮带机B17 | 18 | 20# | 14#-16# | Φ630 | B1200*30m | 30 | 1 | 6(5.5+2.0) |
18 | 皮带机B18 | 0 | 20# | 14#-16# | Φ630 | B1200*40m | 45 | 1 | 6(5.5+2.0) |
合计 | 1256m | 1269 | 41 |
七、河卵石生产线设备价格
本文仅限于介绍生产线的破碎机选型配置和工艺流程方案设计,请客户拨打上海恒源路桥集团销售部电话来获得最新设备报价。
八、本条生产线项目具有以下显著特点:
1、系统工艺流畅、设备配置科学、运行成本低;
2、系统运行可靠、操作简单、控制自动化程度高;
3、系统布局合理、储运方便,维护方便、劳动强度低;
4、系统处理能力稳定、成品骨料级配合理、形状圆润。
九、河卵石破碎筛分生产线设备提供商推荐:

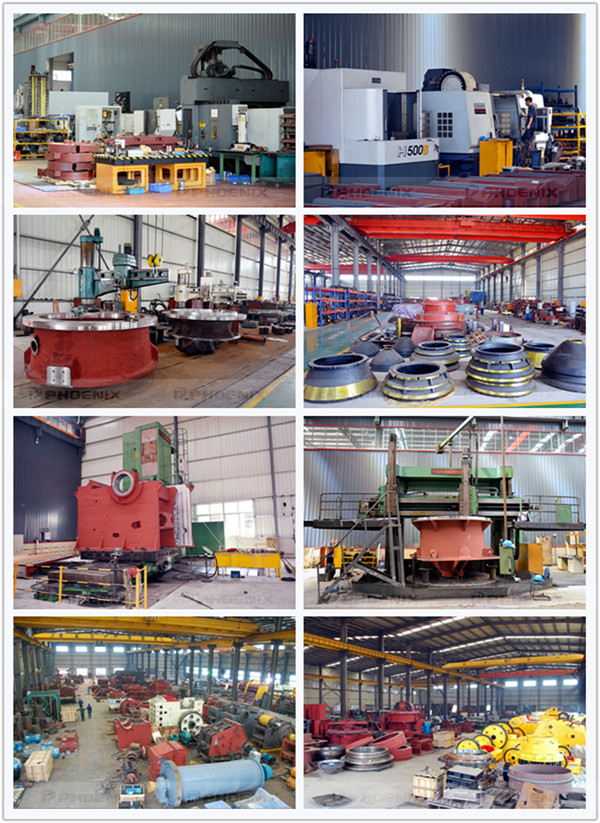

上海恒源路桥集团有限公司在认真总结和借鉴国内外先进破碎筛分成套设计的基础上,详细研究和分析各类原料特性,结合产品性能特点,经过多年不懈努力,形成了完善的破碎筛分成套设备的系统设计理论,具备了设计制造单线3000t/h以下破碎筛分成套设备的能力;经过不断发展与完善,“山碎”、“菲尼克斯”系列破碎机成套产品已被国内外众多客户认可和接受,诸多项目已成为当地样板工程。
“牢记使命、勇于担当” 使上海恒源路桥集团在产品设计、销售、售后服务团队将以更加积极的姿态迎接挑战,勇于担负市场和客户赋予我们的责任和义务,设计制造更加经济、也更加合理的破碎机设备提供给客户使用。同时,我们将一如既往地为客户提供破碎筛分设备的安装,再到调试生产及ECP“交钥匙”总承包工程项目的服务。最后,也希望我们优质的售后服务能为客户带去省心、安心的设备使用体验和良好的口碑,让我们携手一起为实现双方共赢而不断地奋斗和努力!
