每小时400吨石灰岩破碎生产线设备配置方案和技术协议

导读:此工程是某机场二期破碎生产线项目,属于每小时产量在400吨的石灰岩破碎生产线,包括破碎机设备配置选型方案及设备制造、设计的技术标准以及设备采购协议等内容,希望能对购买破碎机或规划碎石筛分生产线的采购商有所帮助。

一、项目概况
1.本项目为某机场二期破碎生产线项目,现生产能力400t/h,总设计生产能力800t/h。

2.破碎机生产厂家提供破碎机设备有:
1) 振动喂料机型号为ZSW600*150 数量壹台

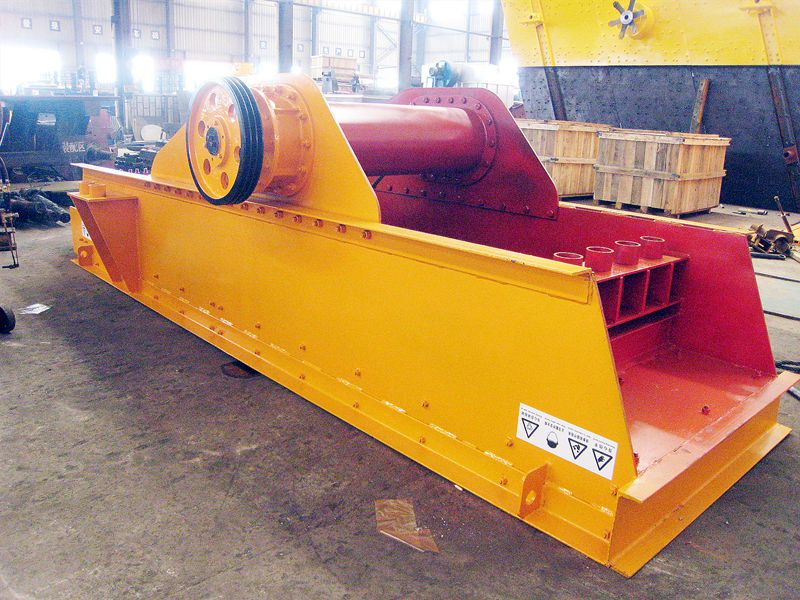

振动喂料机

2) 颚式破碎机型号为PE1200*1500 数量壹台

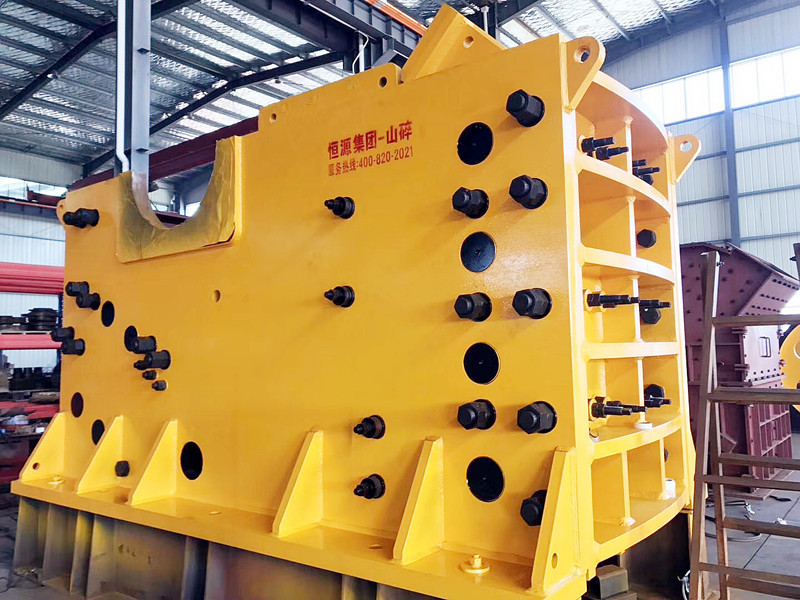

颚式破碎机

3) 反击破型号为PF1515 数量叁台

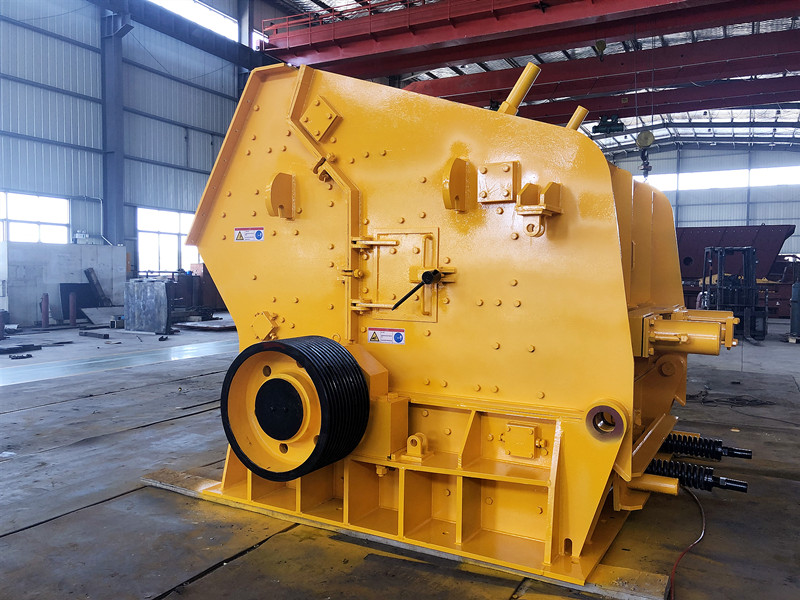

反击破

4) 圆振动筛型号为2YK3072 数量壹台

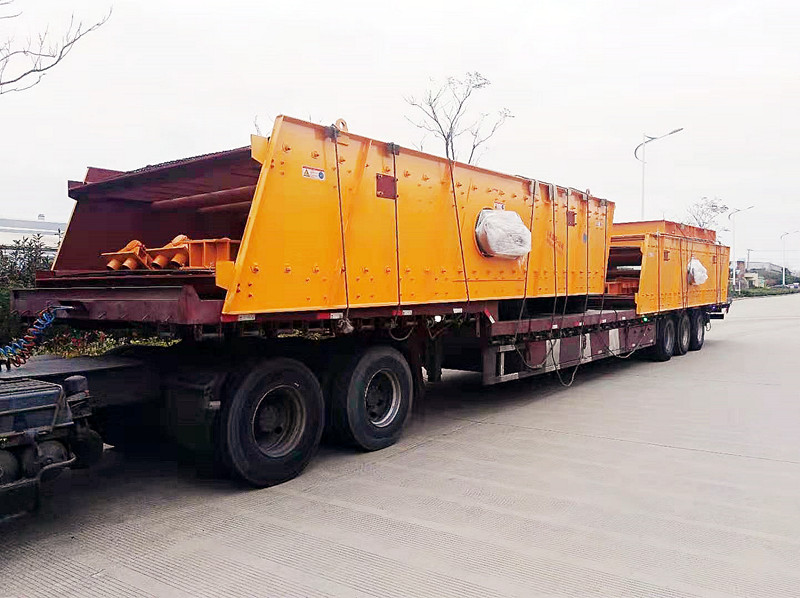

圆振动筛

5) 圆振动筛型号为2YK2470 数量贰台

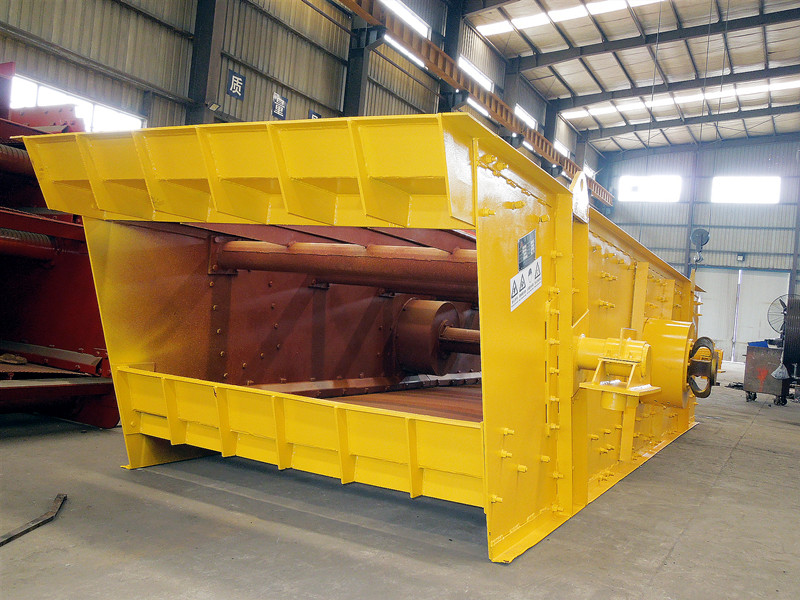

2YK圆振动筛

3.其他配套设备由需方向第三方另购。

4.破碎机厂家负责提供对所供设备的现场总体布置设计图纸。

5.破碎机设备厂家恒源公司派技术员负责对所供设备进行指导安装与调试。

二、破碎生产工艺

1. 项目信息及参数
1) 原料粒度:<1000mm的石灰岩
2) 根据客户要求,本工艺采用粗破采用颚式破碎机,二段与三段破碎采用反击式破碎机,筛分部分采用两段串联式筛分结构;
3) 根据客户要求,本生产线预留产能扩展相关机位;
4) 产能要求:400吨/小时(扩展后总产能800吨/小时)。

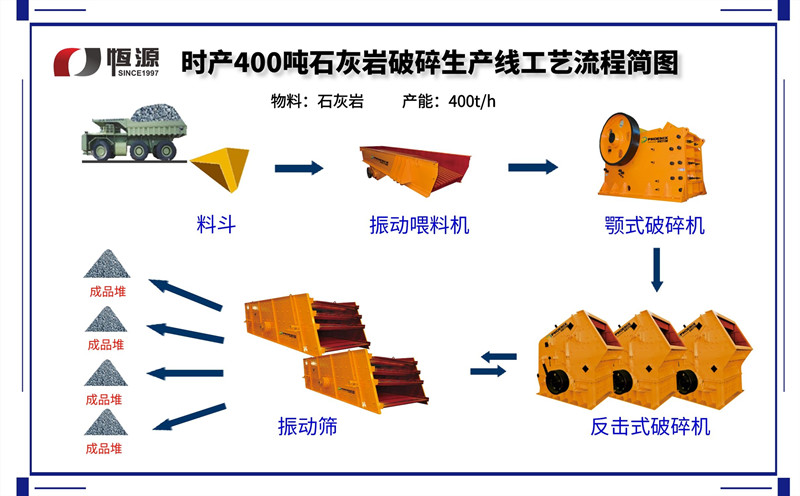

2.设备工艺流程布置图

生产线设备工艺流程布置图

三、技术要求及供货范围
1.振动给料机ZSW600*150:
1)易损件清单及材质

序号 图号 名称 材料 数量 单重kg
1 K4144.1-1 侧护板(一) 16Mn 10 39
2 K4144.1-3 侧护板(二) 16Mn 2 4
3 K4144.1-2 底护板(一) 16Mn 8 122
4 K4144.1-4 底护板(二) 16Mn 2 61

2)技术参数
1.最大进料粒度:800mm
2.处理能力:460-575t/h
3.偏心轴转速:500-800rpm
4.振幅:9mm
5.电机:Y225M-6 30KW

3)标准件品牌
电机采用上海某品牌电机,或者安徽某品牌电机;
轴承采用大连、瓦房店某集团产品。

4)发货清单

上海恒源冶金设备有限公司 装箱发货清单 共1页 第1页
ZSW-600×150振动喂料机 共    箱
订货单位   产品编号
箱号 序号 图号 名称 数量(件) 规格 重量(kg) 包装类型
  1 K4114.00 主机 1     裸装
  2 K4114-2 弹簧 12     木箱
GB11544 三角带 4 SPC-2800
Y200L-4 电动机(附槽轮) 1 30KW
GB5782 螺栓(附一帽一平一弹) 4 M16X75
  合格证 1
  说明书 1
  3 C53368 电机振架 1     裸装
  4 KS4102.3A 前弹簧支架 1     裸装
  5 KS4102.4A 后弹簧支架 2     裸装

2.颚式破碎机PE1200*1500:

1)易损件清单及材质

PE1200X1500易损件清单
序号 图号 名称 材料 数量 单重 总重 单价 总价
1 K3131-1 固定齿板 ZGMn13 2 1480 2960
2 K3131-8 活动齿板I ZGMn13 2 1567 3134
3 K3131-41 活动齿板II ZGMn13 1 410 410
4 K3131-2 固定颚板契块 ZGMn13 1 364 364
5 K3131-6 活动颚板契块 ZGMn13 1 225 225
6 K3131-7 动颚护板 焊接件 1 983 983
5 K3131-10a 螺栓M42*1425 45 4 15 60
6 K3131-39 拉紧螺栓 45 16 8.1 129
9 K3131-40 拉紧螺栓 45 12 4.4 61.6
10 K3131-44 拉紧螺栓 45 4 5.9 23.6

2)技术参数
1.进料口尺寸:1200×1500mm
2.最大进料:1000mm
3.排料口调整范围:150-350mm
4.偏心轴转速:180r/min
5.处理能力:450-800t/h
6.电动机型号:Y355L1-8 220KW

3)标准件品牌
电机采用上海某品牌电机,或者安徽某品牌电机;
轴承采用大连、瓦房店某集团产品。

4)发货清单

上海恒源冶金设备有限公司 装箱发货清单 共1页 第1页
PE-1200X1500颚式破碎机 共    箱
订货单位   产品编号
箱号 序号 图号 名称 数量(件) 规格 重量(kg) 包装类型
  1 K3131.1 机架总成 1     裸装
  2 K3131.3 动颚总成 1     裸装
  3 K3131-30a 飞轮 1     裸装
  4 K3208-55a 槽轮 1     裸装
  5 Y355L1-8 电机(附槽轮) 1 220KW   木箱
GB11544 三角带
25J-10800
3 三联组2根 二联组1根
K3131.8 导轨 2
GB37 T型螺栓(附一帽一平一弹) 4 M24X120
K3131.4 肘板 1
K3131.5 调整垫片 9 5、10、15各3
GB799 地脚螺栓(附两帽、一平) 10 M72X1800
GB799 地脚螺栓(附两帽、一平) 4 M42X800
K3208-19 弹簧拉杆(附相关零件) 2
K3131-17 左右拉杆(附相关零件) 1
K3131-26 退卸螺母 1
GB5783 螺栓(附弹垫) 4 M24X300
K3131-38 切向键 4
K3131-34 切向键 4
K3131-31 挡圈 2
GB5782 螺栓(附一平一弹) 12 M36X160
  说明书 1
  合格证 1
  气动黄油泵 1
  油管 2 L=2500
      油管 2 L=3000
      手动液压泵 2
      接头 2 M20X1.5/M16X1.5
      接头 2 M16X1.5/M16X1.5
    GB70.1 内六角螺钉 16 M12X16
      注油接管 1 L=250

3.反击式破碎机PF1515:
1)易损件清单及材质

PF1515反击破(单台)
序号 图号 名称 材料 数量 单重 总重 单价 总价
1 MA08.2-1 反击衬板I ZGMn13 48 54 2592
2 MA08.1-1 反击衬板II ZGMn13 6 52 312
3 MA08.1-3 反击衬板III ZGMn13 6 48 288
4 MA08.6 侧衬板总成 ZGMn13 1套 2820 2820
4 MA08.4-8 板锤 KMTBCr26 8 320 2560

2)技术参数
1.转子直径×宽度:Φ1500×1500mm
2.进料口尺寸:1538×800mm
3.最大进料边长:300mm
4.生产能力:220-280t/h
5.电机型号:Y2-355L4-6 280kw
6.主轴转速:400r/min

3)标准件品牌
电机采用上海某品牌电机,或者安徽某品牌电机;
轴承采用大连、瓦房店某集团产品。

4)发货清单

上海恒源冶金设备有限公司 装箱发货清单 共1页 第1页
PF-1515反击式破碎机(单台) 共    箱
订货单位   产品编号
箱号 序号 图号 名称 数量(件) 规格 重量(kg) 包装类型
  1 MA08.00 反击式破碎机 1     裸装
  2 Y2 355L4-6 电动机(附槽轮) 1 280KW   木箱
MA08.7-1 电机滑轨 2 1200X300X150
MA08.7-2 顶紧螺栓 4 M30X250
K3105.7-2 电机螺栓(附一帽一平一弹) 4 M24X160
GB/T13575.2 3联组窄V带 4 25J-4060
GB799 地脚螺栓(附两帽一平) 12 M36X1000
GB799 地脚螺栓(附两帽一平) 12 M24X800
  说明书 1
  合格证 1
  3   液压站 1     木箱

4.圆振动筛2YK3072:
1)易损件清单及材质:

2YK3072易损件清单
序号 图号 名称 材料 数量 单重 总重 单价 总价
1 MP01.1-1~2 筛网 成品 2

2)技术参数
1.筛面规格:3000×7040mm
2.筛面层数:2层
3.双振幅:5-8mm
4.振动频率:740r/min
5.最大给料尺寸:300mm
6.筛面倾角:20°
7.处理能力:250-800t/h
8.电机功率:22×2KW

3)发货清单

上海恒源冶金设备有限公司 装箱发货清单 共1页 第1页
2YK-3072圆振动筛 共    箱
订货单位   产品编号
箱号 序号 图号 名称 数量(件) 规格 重量(kg) 包装类型
  1 2YK3072.00 主机 1     裸装
  2 Y225M-8 电动机(半联轴器) 2 22KW×2   箱装
4YK3072.5-2 弹簧 8 φ35×φ170-377.5
GB5782 螺栓(附一帽一平一弹) 8 M16×85
4YK3072.5.2 弹簧下座 4
  说明书 1
  合格证 1

5.圆振动筛2YK2470:
1)易损件清单及材质

2YK2470易损件清单
序号 图号 名称 材料 数量 单重 总重 单价 总价
1 MP07.1-1~2 筛网 成品 2

2)设备参数
1.筛面规格:2440×7050mm
2.筛面层数:2层
3.单振幅:5-8mm
4.振动频率:740r/min
5.最大给料尺寸:300mm
6.筛面倾角:20°
7.处理能力:150-600t/h
8.电机功率:30KW

3)发货清单:

上海恒源冶金设备有限公司 装箱发货清单 共1页 第1页
2YK-2470圆振动筛 共    箱
订货单位   产品编号
箱号 序号 图号 名称 数量(件) 规格 重量(kg) 包装类型
  1 2YK2470.00 主机 1     裸装
  2 Y250M-8 电动机(半联轴器) 1 30KW   箱装
  弹簧 8 φ32×φ197-373
GB5782 螺栓(附一帽一平一弹) 4 M20×90
4YK2470.7.2 弹簧下座 4
  说明书 1
  合格证 1

6.说明
设备生产厂家随设备提供本设备装箱单、产品合格证、操作、维护、检修、使用说明书。并同时提供安装维护说明书、产品技术说明书,包括下列内容:
1) 设备技术说明书。
2) 成套系统的简易装置图,用以说明系统所有组件。
3) 各系统简图。
4) 设备的所有润滑位置及说明书。

四、材料
1. 所采用的材料应是全新,不允许使用机械性能和化学成份不合格的材料及陈旧废次材料。
2. 所有使用的材料须符合图纸要求,材料如有替代,替代材料的各项性能必须等于或优于被替代材料,并且须征得客户方技术负责人员的同意。
3. 钢板和冲剪件应清除毛刺,不得有裂纹、凹纹、皱纹等缺陷。
4. 铸造件应进行消除内应力处理,并不应有缩孔、夹砂、裂纹等缺陷、冒口,翅片应消理干净,并铲平、磨平。
5. 橡胶材料应满足强度要求,不应有胶布层起泡、表面明疤、橡胶层厚薄不均,接头应平整。
6. 设备铭牌:材质为不锈钢(0Cr18Ni9)

五、制造要求
1. 制造厂应具备制造同类设备的经验和能力,加工设备、完善的质检体系,有经验的检验人员及合格的检验设施;
2. 所有技术规范按照图纸技术要求执行,图纸上未注明的全部按照以下标准执行:
《重型机械通用技术条件》JB/T 5000.1至15—2007
《机械设备安装工程施工及验收通用规范》GB50231/98
3. 设备制造应完全符合图纸要求以及归口部门的标准、规范、制造技术条件等;
4. 传动部位的材料、外购成品件要有出厂合格证,所有需要特殊处理及加工的零部件需严格按照图纸执行,出厂时提供相关证明资料;
5. 除注明外,所有焊缝、接头、均应是全焊透结构;
6. 焊接:
焊接应满足标准规范要求。
焊接件在焊接前应清除表面的污物,焊缝外部不得有目测可见的缺陷,这些缺陷按GB6417的分类为:裂纹、空穴、固体夹杂、未焊透、未熔合、形状缺陷及上述外的其它缺陷。
7. 参照采用国内标准:

序号 标准号 标准名称
1 JB/T5000.6-1998 铸钢件通用技术要求
2 JB/T5000.7-1998 铸钢件补焊通用技术要求
3 JB/T5000.9-1998 切削加工件通用技术要求
4 JB/T5000.10-1998 装配通用技术要求
5 JB/T5000.1-1998 产品检验通用技术要求
6 JB/T5000.13-1998 包装通用技术要求
7 YB/T036.1-036.21-92 冶金设备制造通用技术条件标准汇编

六、质量检验及监造
1. 设备生产厂家应根据设计、现行标准和规范的要求对设备的各组成部件进行选材、制造、检验和试验,设备出厂前应按相关标准进行组装试车,并形成试车报告,厂家对设备装置的最终质量保证责任不因上述工作程序的进行而消失。
2. 客户有权在设备装置各部件制造期间派驻监造代表对设备进行监造,了解设备的检查、试验、设计、制造、组装、检验和设备包装质量等设备形成的全过程,厂家同意客户所拍代表能在整个生产过程中自由进出生产地,此要求对于厂家的下级供应商的生产地也同样适用。厂家有义务全面配合监造并及时提供相应资料,确保按期完成设备制造任务。
3. 客户监造代表如不能按厂家通知时间及时到场,在设备制造过程中的各种检验工作照常进行,检验结果有效。事后监造代表有权了解和检查该结果。
4. 监造代表在监造过程中如发现设备和材料缺陷或不符合工艺程序和合同规定的标准要求时,有权制止制造工作的继续进行,生产厂家应及时采取相应的改进措施,有效排除缺陷,并得到监造代表认可,方可进行后续工作。
5. 无论监造人员是否参与监造及制造过程各阶段的检验并且是否签署了检测报告,均不能免除破碎机厂家按合同规定应承担的质量保证责任。
6. 由客户提供的所有合同设备出厂时,应有生产厂家的产品质量合格证作为交货的质量证明文件。
7. 厂家提供的全部设备在客户安装现场进行开箱检验清点,客户应在检验前将开箱检验日期通知发货厂家,厂家负责破碎设备发货人员及时赴现场与客户相关质量检验人员共同开箱检验。
8. 开箱检验中如发现设备有短少、缺陷、损坏或与破碎机采购合同规定不符的情况时,应作详细记录,并由双方代表签字。如属厂家责任,应尽快免费补发、更换、修理。
9. 开箱检验中,由于客户的原因导致设备有损坏,厂家应尽快补发、更换、修理,其费用由客户自负。

七、性能保证及考核检验,设备试验及验收流程
1. 检验和试验应根据买方的技术规定、数据表和经买方审核过的图纸进行。上述文件应是最新版次的。当本规定的某项内容不可行时,卖方应在设备制造之前提出详细的替代检验程序并提交给买方审查。
2. 见证试验和检验
Ø 买方根据卖方提交的试验和检验程序,确定买方的见证试验和检验。
Ø 卖方应在合同生效后2周之内,向买方提交全部试验和检验的详细程序,包括监测参数的验收准则供买方评审之用。
Ø 检验和试验项目、程序和验收标准设备应进行工厂试验和现场试验,以证实材料、工艺及性能满足所采用的标准及本规范书的要求。卖方应严格按照所采用的标准、规范制定出一套完整的检验、试验和验收的准则,并应以书面的形式随报价书提交买方,以供买方审阅并提出意见。卖方在设备加工过程中必须按照国家标准规范及相关的工厂标准进行检验、试验,不合格品不得进入后续工序。各部件组装前,应进行零件检查,不合格零件不允许组装。组装过程中必须按有关标准进行检查,所有检查项目的结果必须满足有关要求。各项检验、试验活动,卖方均应向买方提交检验或试验报告。某项检验、试验不能满足标准、规范及性能要求时,卖方应自费进行调整、修改和补充,直至满足要求为止。

八、油漆、标志、包装及运输
1. 油漆
按制造厂标准执行
2. 标志
1) 铭牌材料应由0Cr18Ni9不锈钢制成,紧固螺钉材料应相同。铭牌字迹应清晰。采用蚀刻打印。
2) 铭牌机应在明显位置处固定产品铭牌。
3) 产品铭牌内容包括:
Ø 设备名称、型号、设备位号;
Ø 主要技术参数。如有特殊要求,买方指定参数;
Ø 制造厂名、制造编号及出厂年、月、日;
Ø 所有可拆卸的部件应配对作好标记。
3. 包装及运输
1) 破碎设备的包装应符合GB/T 13384-2008《机电产品包装通用技术条件》的规定,其中传动装置以及电气设备必须用封闭箱包装。
2) 所有部件应加以适当的包装和固定以防在运输过程中可能发生的损坏。
3) 发运前卖方应清洗所有的部件并对其做适当的防腐处理和必要的保护措施,以保证机组发运到现场后在不采取另外的保护措施的条件下至少可以存放6个月而不会产生任何损坏。
4) 卖方对其产品在现场的贮存保管提出明确的要求。
5) 卖方应最大限度的完成工厂组装,以保证设备的质量减少现场组装工作量。卖方应提供详细的设备交货状态列表供买方审查。
6) 出厂资料
Ø 装箱单
Ø 由卖方制造厂检验人员签署各项检验报告及数据
Ø 产品质量合格证

九、售后服务
1. 全面执行ISO9001有关服务的要求。对上海恒源冶金设备有限公司产品质量一年内实行“三包”、“三保”(保证产品质量、保证信守合同、保证优质服务);
2. 本设备交货到现场后,破碎机生产厂家派员到现场协助需方共同按装箱清单进行验货,并在接到需方通知后,48小时内到达需方现场,否则需方有权自行进行清点,所查出的缺件和缺陷,破碎机生产厂家均须认可。
3. 安装调试。破碎机生产厂家选派身体健康、经验丰富、工作能力强的技术人员。免费到需方现场指导本设备安装、调试、详细解释本设备安装调试的技术资料和要领,提供全面的技术服务和必要的、正确的示范,协助解决安装调试中的技术问题。
4. 本设备安装后,破碎机生产厂家派员现场指导调试及试生产。
5. 技术培训。破碎机生产厂家负责在需方现场培训技术工人,使需方有关人员能正确理解本设备工作原理和正确掌握本设备的操作、检查保养、修理等应知应会技能。
6. 设备在投入运行后如发生质量问题,以电传为准48小时内破碎机生产厂家派员到达现场,排除故障恢复生产。
7. 备件供应及服务。在需方正确安装、操作、维护和使用本设备情况下,质保期内破碎机生产厂家免费更换有质量问题的零件(易损件除外),人为因素造成的除外,并长期优惠供应需方所需的本设备合格的备品备件。

十、质量保证书
本文件作为上海恒源冶金设备有限公司对所供设备与安装调试提供的质量和服务的保证。
我方承诺提供以下质量保证并承担相应的法律责任:
1. 提供的设备是全新的、符合国家质量标准、中国有关部门手续完备、具有生产厂家质量保证书(或合格证书)的设备;
2. 提供的设备符合投标文件承诺和投标文件规定的技术要求、性能参数及配套范围;
3. 保证满足“售后服务承诺”全部内容中与质量有关的要求;
4. 对投标的货物,我单位承诺的性能保证值(详见技术参数)。


(本文由上海恒源编辑整理发布,转载请注明出处:https://www.shhyyj.com)一直被模仿,从未被超越!
