颚破更换颚板的步骤和注意事项
当颚破的固定、活动颚板在磨损掉齿高的15%(约留下6mm—8mm)时,应予以更换,否则将引起载荷突变而损伤设备。本文描述更换颚板的步骤以及在更换过程中需要注意的事项。以下拆卸更换方法对活动颚体和固定颚体均适用,本文主要讲述的是活动式颚体颚板的更换步骤。
![颚破结构图 颚破结构图](/uploads/allimg/200515/1-200515203254118.jpg)

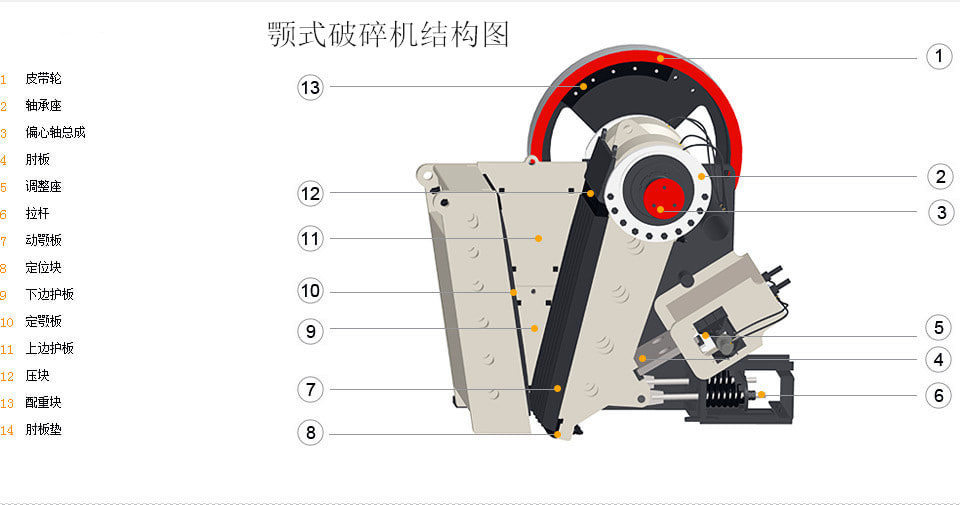

上图为颚式破碎机结构图,7为动颚板,10为定颚板
首先在更换颚板前,需要了解动颚体的结构组成以及各部件的重量,以便选择合适的起吊装置。每个厂家生产的颚破部件重量都不同,因此以厂家给的产品参数为准。本文以表1中的部件和重量为准。
表1:颚板重量
说明 | 数量 | 备注 |
固定齿板 | 1 | 静止式颚体,重量 2690 kg |
动颚齿板 | 1 | 活动式颚体,重量 1691 kg |
然后在拆除颚板前,需要先拆下动颚楔块,拆除方法参见本网站以前的文章,文章地址:https://www.shhyyj.com/china/xwzx/hydt/1085.html
提醒注意!更换颚板时一定要注意碾压危险,切勿将外面的起吊眼焊接到颚板上。请务必使用颚板上的起吊孔和随颚式破碎机提供的起吊工具。
接下来详细介绍拆下颚板的步骤:
1、拆下两个颚体之间的撑材。再次强调拆除时要预防碾压危险,有关颚板的重量,请参见上表1。确保动颚体后倾,以便释放动颚楔块或露出起吊孔时,颚板不会向前掉落。释放颚板或露出起吊孔时,切勿站在破碎室内。
建议使用的工具
撬杆、起重索具和链子、移动式吊车、提升工具
![动颚体结构 动颚体结构](/uploads/allimg/200515/1-200515203619525.png)

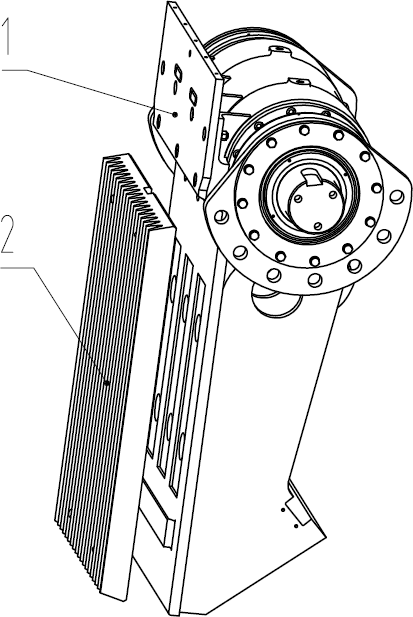

图中所示:1—动颚护板;2—动颚齿板
2、使用撬杠顶住颚板的上端,将颚板(2)从颚体上释放下来。
3、将移动式吊车的吊钩垂直定位在破碎室上面。注意!确保起重机能够相对颚式破碎机纵向移动。
4、在颚板(2)和动颚护板活动式颚体)(1)或前墙(静止式颚体)之间使用撬杠掀开起吊孔。
5、从起吊孔上拆除任何海绵橡胶条或者碎布。
6、将提升工具(随破碎机提供)挂在移动式吊车的吊钩上,将提升工具的吊钩连接到起吊孔上。操作过程中需注意预防碾压危险,如果颚板磨损的太严重,起吊孔会磨损或变形,上海恒源冶金设备有限公司强烈建议在出现这种情况以前更换颚板。
7、拿起吊索中的下垂部分,此时一定要注意悬吊负载不能超载。请注意颚板的重量,见上表1,处理颚板时应谨慎,索具现在应该是绷紧的,但不提升颚板。请远离悬吊的负载。
8、仔细将颚板(2)从破碎室提升出来。过程中注意预防碾压危险,请远离悬吊的负载。
9、将颚板(2)水平放到地上。
最后介绍如何安装动颚颚板的详细步骤:
注意!如果计划同时更换边护板、动颚护板 (1),则安装新的颚板前,请分别查看相关零件的安装与拆解说明。首先做到以下两点:
1、清洁破碎室边角。
2、将移动式吊车的吊钩垂直定位在新颚板(2)上方。
注意!确保吊车能够移动到颚式破碎上。
悬吊负载
请注意颚板的重量,见上表1。处理颚板时应谨慎,索具现在应该是绷紧的,但不提升颚板。请远离悬吊的负载。然后按照下列步骤操作:
3、仔细将颚板(2)提升到破碎室中。
4、将颚板(2)放在动颚上。
5、将颚板(2)调整进入正确的位置。
6、将撬杆放在颚板(2)和动颚护板(动颚体)(1)或前墙(静颚体)之间。
7、松开起吊索具。
8、从起吊孔(1)中取下提升工具(2)的吊钩。
9、将海面橡胶条或碎布包装到起吊孔(1)中,防止落尘。 注意!请勿使用废棉花!
10、拆下撬杠。
11、将两个撑材放在颚体之间,将颚板固定住,直到上面安装动颚楔块,详细安装方法可参考本站以前的文章。
好了,关于如何更换颚式破碎机的固定、活动颚板的详细步骤就介绍到这。如您的破碎机需要更换磨损零件,请咨询本司客服,获得颚破配件型号和最新颚破配件价格。
