颚式破碎机的边护板更换安装步骤
颚式破碎机的破碎室中含有镜像边护板,一侧各两块,无需拆除动颚楔块、前墙楔块和颚板即可更换边护板,但是详细拆装的步骤中,建议将其拆除后更换边护板。拆装颚破边护板建议使用工具有撬杆、尼龙锤、起重索具和链子移动式吊车、提升工具、36mm两用扳手。详细拆装步骤如下:

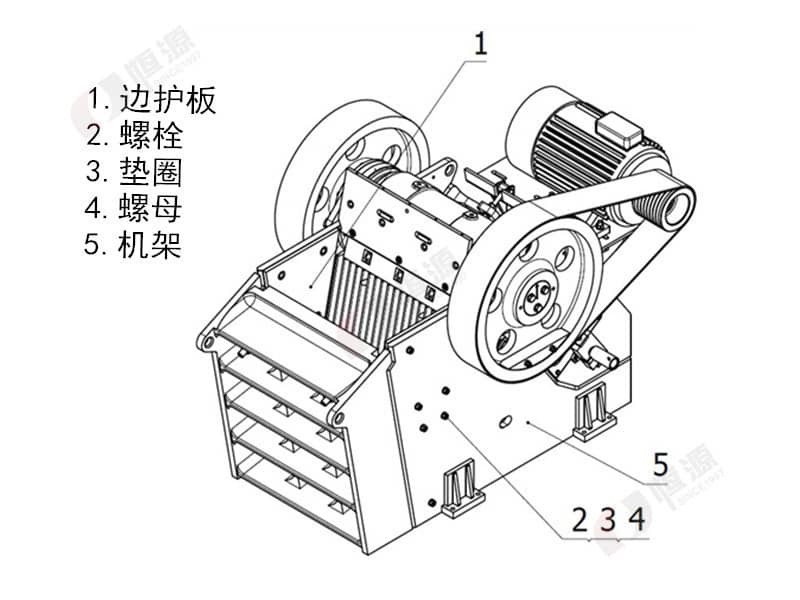

本文以上边护板为例说明,如下图所示颚破边护板结构:上、下边护板(1)使用7个螺栓(2)安装到机架(5)上,每个螺栓有垫圈(3)和自锁螺母(4)。
以下拆卸过程中要确保起重机能相对颚式破碎机进行纵向移动;而且边护板如果磨损严重,起吊眼会磨损或变形,拆卸过程中需注意预防碾压危险发生;有必要焊接在颚板上,加强磨损或者变形的起吊孔,焊接边护板上使用的焊条必须符合焊接标准。详细拆卸步骤如下:
a)拆下上方两个螺母(4)及垫圈(3);
b)敲出两个螺栓(2);
c)松开剩下的下面的两个螺栓(2),但不拆下螺母,直到连接起吊索具;
d)将移动式吊车的吊钩垂直定位在破碎室上方;
e)将提升工具(随破碎机提供)挂在移动式吊车的吊钩上,将提升工具的吊钩连接到边护板的起吊孔(1)上;
f)拿起吊索中的下垂部分;
表一:边护板重量
备件名称 | 数量 | 备注 |
左上边护板 | 1 | 重量248kg |
左下边护板 | 1 | 重量154kg |
右上边护板 | 1 | 重量248kg |
右下边护板 | 1 | 重量154kg |
请注意边护板的重量(见表一);小心处理边护板,索具应该是绷紧,但不提升边护板;请远离悬吊的负载,做好安全预防措施。
g)拆下最后的螺母(4)及垫圈(3),并敲出螺栓(2);
注意!如果边护板贴上了,应在机架(5)和边护板之间放置一根撬杠;
h)仔细将边护板从破碎室提升出来;
l)将边护板水平放在地面上。
接下来介绍一下安装颚破边护板的详细步骤:
a)清洁机架(5)和里面的破碎室边角;
b)将移动式吊车的吊钩垂直定位在新边护板面,确保吊车能够移动到颚式破碎机上;
c)将提升工具(随破碎机提供)悬挂在移动式吊车的吊钩上,并将提升工具的吊钩连接到新边护板的起吊孔上;
d)拿起吊索中的下垂部分;
e)仔细将边护板从破碎室提升出来;
f)将边护板置于原位。使用螺栓2)找出正确的位置;
g)安装所有螺栓(2),在每个螺栓上放置垫圈(3)和自锁螺母(4),请勿上紧;
h)松开起吊索具;
i)从起吊孔中取下提升工具的吊钩;
j)拧紧所有螺母(4)。
安装过程中需注意边护板的重量(见表一),同时小心处理边护板,索具应该是绷紧的,但不提升边护板,安装过程请注意悬吊不能超载,时刻注意安全预防措施。
以上就是拆装颚式破碎机边护板的详细步骤,如有其它问题可以拨打本司电话或网站留言。本文来源:https://www.shhyyj.com,如需转载请注明文章出处,本司保留对非法复制和转载的知识产权投诉权利。
