颚破的动颚护板如何拆除和安装

颚破需要经常维护保养才能正常运行,而且能避免生产线因停机引起的经济损失,今天为大家介绍欧版PV系列颚破的动颚护板如何拆除和安装的步骤,希望能对大家有所帮助。拆装步骤如下:

一、拆下动颚护板:

整个拆装过程中建议使用的工具有24mm两用扳手、起重索具和链子、移动式吊车,整体拆卸过程如下:

a)将移动式吊车的吊钩垂直定位在动颚护板(1)上面;

b)将吊钩安装到动颚护板(1)上面的两个起吊眼(1)中;

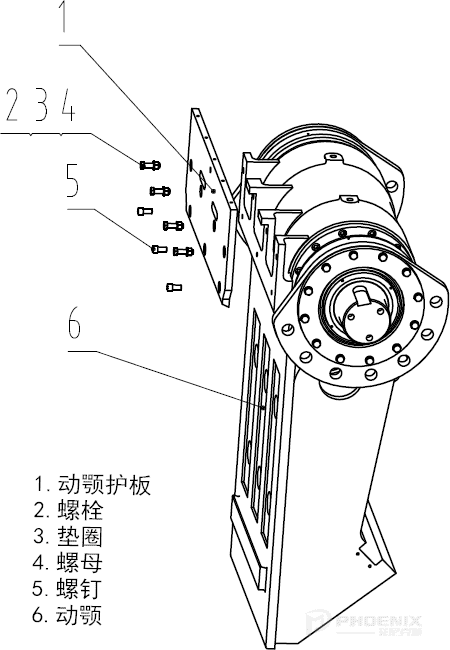

动颚护板结构图

1.动颚护板、2.螺栓、3.垫圈、4.螺母、5.螺钉、6.动颚

注意!确保起重机能够相对颚式破碎机纵向移动。

名称 数量 备注
动颚护板 1 重量276 kg
c)拿起吊索中的下垂部分。悬吊负载请注意动颚护板的重量,见上表。小心处理动颚护板。索具现在应该是绷紧的,但不提升动颚护板。请远离悬吊的

负载;

d)拆卸固定动颚护板 (1) 的螺栓 (2)、垫圈 (3);

e)将动颚护板(1)从活动式颚体(6)推开;

f)仔细将动颚护板(1)从破碎室提升出来;

g)将动颚护板(1)水平放到地上;

h)从起吊眼(1)上拆下吊钩。

二、安装动颚护板:

a)清洁颚体(6),将在这里安装动颚护板(1);

b)将移动式吊车的吊钩垂直定位在新动颚护板(1)上面。注意确保吊车能够移动到颚式破碎机上;

c)将吊钩安装到动颚护板(1)上面的两个起吊眼(1)中;
d)拿起吊索中的下垂部分;

悬吊警示标志
悬吊负载
请注意动颚护板的重量,见上表。小心处理动颚护板。索具现在应该是绷紧的,但不提升动颚护板。请远离悬吊的负载。

e)仔细将动颚护板(1)提升到破碎室中;

f)将动颚护板(1) 居中放置;

g)使用螺钉 (5)、和螺栓 (2)、垫圈 (3)、螺母(4)上紧动颚护板(1);

h)松开起吊索具;

i)从起吊眼(1)上拆下吊钩。

以上就是颚破动颚护板的拆步骤和需要注意的一些细节问题,其它问题欢迎留言咨询。
