反击式破碎机设备介绍附说明书下载

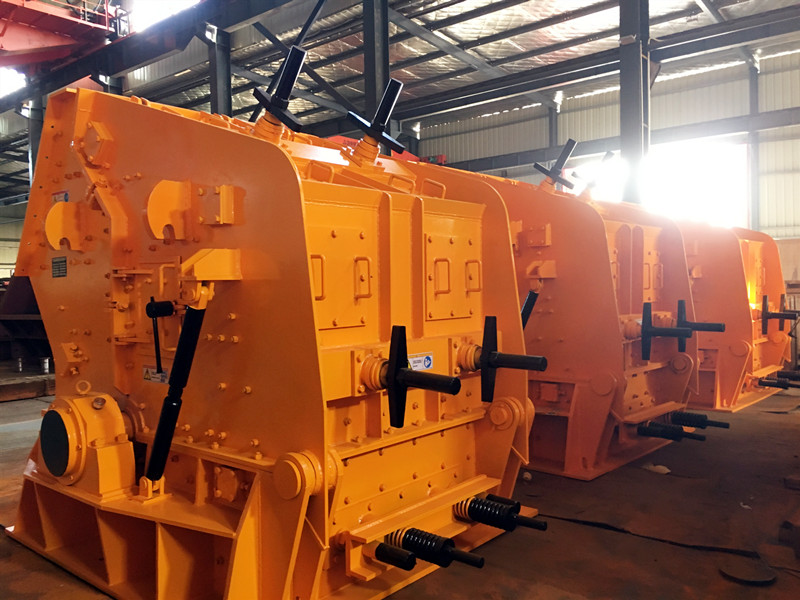

反击式破碎机简称“反击破”，上海恒源生产的反击破型号有PF反击破碎机和CF反击式破碎机两种，设备优点：产量稳定、配件维护方便，恒源反击式破碎机结构独特、配备专用高铬板锤、装有独特的反击衬板，比较适合硬岩破碎，其高效节能而且排料粒度大小可调，能简化破碎生产线流程，并且具有破碎比大、效率高的优点，还具有成品物料形状呈立方体、可选择性破碎等优点。
为了能让客户充分了解反击破的性能和维护步骤，发挥反击破应有的性能，而且能延长机器的使用寿命，因此，今天小编给大家介绍一下我司生产的PF1515型号的反击破，希望用户单位在使用本机之前，认真仔细的看完本文，然后下载反击破说明书，并能按照说明书上的内容进行操作，来确保操作反击破设备正常工作。
首先给大家介绍一下PF1515反击式破碎机的基本产品简介，一共包括八个大项：
一、反击式破碎机适用于哪些场合？

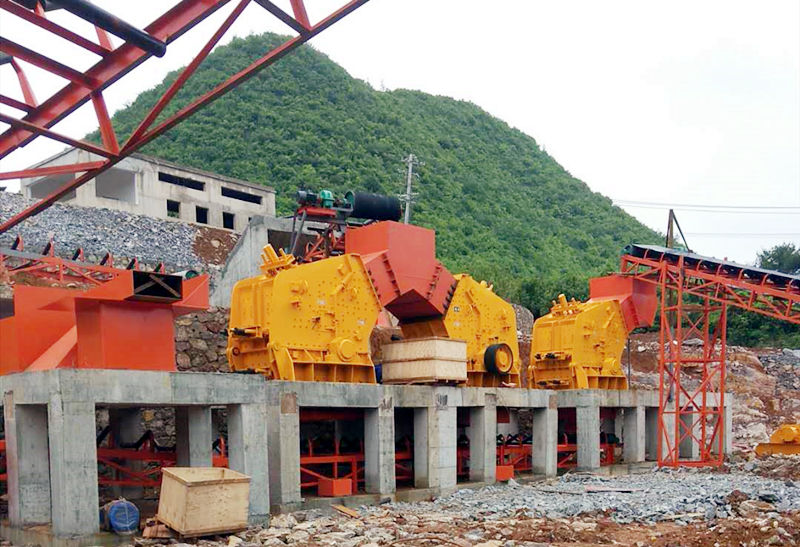

反击破主要适用于矿山、基建、高速公路骨料、建筑、化工、水利、电力、冶金等各个行业，其破碎抗压强度一般不超过350Mp的矿石和石灰石、煤矸石、炉渣、道砟、焦煤炭等，设备也不宜用于表面含有水分大于9~12%的矿砂石或带有粘性特征的物料破碎。
二、PF1515反击破技术参数有哪些？
1、生产能力（t/h） 220~280吨/小时
2、转子直径×转子宽度：Ф1500mm×Ф1500mm
3、进料口最大尺寸：1530mm×800mm
4、最大进料边长：300mm
5、电动机：280kw (Y2-355L4-6)
6、主轴转速：400 r/min
7、重量（不包括电机）：29247kg
注意：以上计量单位中：mm代表毫米，t/h代表吨/每小时，kw代表千瓦，kg代表公斤
三、 反击破主机结构构造和反击破工作原理是怎么样的？

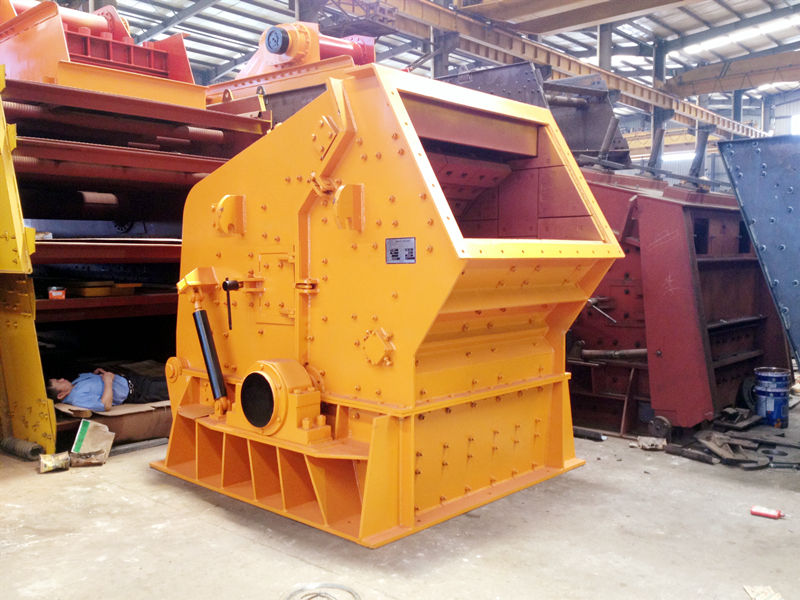

1、反击破设备结构组成：主要由机身底座、反击破转子、前箱架、后箱架、液压启盖装置等配件组装而成；
2、工作原理：在反击破运转时，通过三角皮带驱动电动机带动反击转子轴，进入破碎腔中的物料即由于旋转转子上的板锤的高速冲击而被击打破碎，并被抛向反击衬板撞击后再次进行粉碎，随后又从反击衬板上弹回到板锤作用区重新破碎，这个过程往复循环，这个过程属于“铁打石”。在破碎过程中，石头之间相互撞击就是“石打石”原理，通过上述两种破碎方式，一直到物料被破碎至所需的粒度大小后，加工物料从进料口到第一破碎腔，然后进入第二破碎腔，最后再进入到第三破碎腔中。当破碎后的矿石粒度小于锤头与反击板之间的缝隙时，就从机器下面排料口排出，成为破碎后的成品物料。
点击观看：反击式破碎机工作原理视频
四、反击式破碎机安装前需要注意什么？
反击式破碎机是由生产厂家装配后成台供给的，当客户收到机器后，要及时检查机器的完好性，以便消除在运输过程中可能产生的导致机器损坏的可能性。
1. 本文介绍仅包括破碎机的特殊安装说明，其余可按一般机器的通用安装规程进行安装。
2. 在安装破碎机的生产线现场中需要配备起重起吊设备，以便机器安装、维护使用。起重设备的起重能力可以按照下面表格参数作选择：
3. 反击式破碎机安装时需要注意哪些事项？
（1）破碎机必须安装在稳固的钢筋混凝土或钢架基础上（根据实际条件和情况）；
（2）基础下部应有足够的空间，以便安装运输设备和设备检修时有足够的空间；
（3）为减小机器振动，主机和基础之间应填充吸振材料保证其平衡；
（4）机器的安装尺寸可参照厂家提供的基础图，基础高度、深度和面积大小应按土质条件单独进行安装。
（5）经济条件允许的情况下，主机也可定位安装于钢架上；
（6）设备出厂时，机器转动装置默认设置在右面，可根据现场具体情况允许转动装置在左面，但基础也要作相应的变更。
五、反击破使用时需要注意哪些问题？
（一） 反击破启动前的准备工作有哪些？
1. 查验机器轴承内有没有适量的润滑油（脂）；
2. 查验各配件活动关节处是否被卡住，如发现及时涂上适量的润滑脂；
3. 查验机器所有的紧固件螺栓等是否被完全紧固；
4. 查验设备内部是否有不易被破碎的杂物、铁丝、铁渣等；
5. 查验反击衬板与转子板锤之间的间隙是否达到破碎要求；
6. 手工转动转子并观察转动是否正常，板锤与其它零件都不能有碰伤的现象。
（二） 反击破碎机如何启动？
1. 经过仔细检查后，确认设备每个部件都情况正常才可启动机器；
2. 一旦启动后发现非正常现象时，应立即关闭设备电源，需要查明原因后并消除之才可启动。
（三） 反击破如何给料？
设备必须采用送料装置均匀地连续给料，并使物料能够均匀的分布在转子工作部分的全长上，好处是：既保证生产能力，又可避免堵料和闷车的现象发生，大大延长机器的使用寿命。送料装置的电气控制系统应该和破碎机的电气控制系统连锁装配。好处是：当破碎机超负荷时，输送带便可率先自动切断电源，停止给料。
（四） 破碎机排料间隙大小如何调整？
当操作设备时需要调整排料口间隙大小时，可以通过排料间隙调整装置进行调整，而且调整时需注意下面2个事项：
1. 前、后反击架调整部件：该部件为液压装置。将两边M36螺栓先拧松，再通过液压站上液压操作手柄来进行调整。调整到符合要求时，拧紧螺栓套及两边的螺母；
2. 均整板部件：首先将该部件的中间两螺套拧松，再将两边螺套拧松，将M48螺母按照顺时针拧动后将间隙调整大，反之逆时针拧动将使间隙调整小，至调整到符合要求时，拧紧螺杆套，间隙的大小情况，可以通过打开主机架上侧墙门进行观察决定。
注意：用户必须特别注意，以上这些工作必须在停机后进行，以免发生意外事故。
（五） 反击式破碎机如何停机？
在每次停止设备工作前，需要先停止送料作业，等破碎机腔体内的物料完全被破碎清理后，才能切断主机的电源使其停机。
六、反击破如何进行维护和保养？
为了保证设备的正常工作及延长机器的工作寿命，必须对机器进行定期的维护和保养，保养内容包括以下事项：
（一）反击破设备检查包括哪些事项？
1.机器运转点平稳，当发现设备振动突然加剧时候，必须立即停车查明原因消除后再开机；
2.正常情况下，反击破的轴承温不应超过35°C，最高温度不超过70°C，如超过70°C时，必须立即停车，查明原因并消除故障隐患；
3.板锤磨损达到极限标志时应调头使用或及时更换，如下面图一所示；
4.在装配或更换板锤后，必须保持转子的平衡，静平衡不得超过0.25kg.m；
5.当机架衬板磨损严重时必须及时更换，以免磨损机壳；
6.每次开机前必须全面检查设备的所有螺栓的紧固状态。
（二） 反击破后上盖如何开启和关闭？
1. 反击破后上盖的开启方法：当机架衬板、反击衬板、板锤等耐磨件磨损后需要更换、或机器发生故障需要解决时，可采用液压装置开启后上盖进行更换和检查，当开启接近终点时，下端垫块应预先接触支臂下端斜面，以保证安全牢靠。（见下面图二）
在完成更换或检修后，在液压装置上进行操作，通过缓慢关闭后上盖。在关闭上盖之前，接触面需要彻底清洁干净。
（三）设备如何进行润滑工作？
1. 经常要注意和及时做好摩擦接触面的润滑工作，比如轴承和轴承座的润滑；
2. 反击破采用的润滑油应根据设备使用的地点、气温等条件来决定，一般可采用2#锂基脂；
3. 每天工作八小时后，要给轴承内加注润滑油一次；每三个月更换一次润滑脂，换油时需用洁净的汽油或煤油认真仔细地对轴承进行清洁，加入轴承座内的润滑脂为容积的50%左右。
（四）反击破可能发生的故障有哪些？怎么消除这些故障？可以参照下面故障原因和消除方法解决：
七、反击破的易损件（耐磨配件）有哪些？
八、反击破操作安全规程有哪些？
1.设备运转时，工作人员严禁站立在惯性力作用线的范围内，电气开关的安装也要选择合适位置。
2.机器运转时，严禁打开检查门观察机器内的情况，并对其进行任何调整、清理类的检修工作，以免发生事故。
3.严禁向机器内投入不能被破碎的物料，以免损坏主机，建议装除铁器，可以有效降低这种情况发生。
4.在保证电源被切断的情况下才可对设备进行检修。
5.在反击破使用过程中，严禁设备在超负荷下工作。
6.电气设备要统一接地，电线、电缆应保证可靠绝缘，并装在蛇皮管内。
7.使用液压启闭上盖装置时，严禁在后箱架运动的二个方向上站人。开启结束时，必须在支臂下部垫好垫块，并保证牢固可靠绝缘对安全后方可进行其它工作。
以上就是给大家介绍的PF1515反击破八个方面的产品介绍，包括：反击式破碎机的产品特性、用途、工作原理、技术参数、安装方法、使用注意事项、故障及解决办法等等，如需更多的了解设备，您可以下载设备使用说明书，请点击下面链接即可：
为了能让客户充分了解反击破的性能和维护步骤，发挥反击破应有的性能，而且能延长机器的使用寿命，因此，今天小编给大家介绍一下我司生产的PF1515型号的反击破，希望用户单位在使用本机之前，认真仔细的看完本文，然后下载反击破说明书，并能按照说明书上的内容进行操作，来确保操作反击破设备正常工作。
首先给大家介绍一下PF1515反击式破碎机的基本产品简介，一共包括八个大项：
一、反击式破碎机适用于哪些场合？
反击破主要适用于矿山、基建、高速公路骨料、建筑、化工、水利、电力、冶金等各个行业，其破碎抗压强度一般不超过350Mp的矿石和石灰石、煤矸石、炉渣、道砟、焦煤炭等，设备也不宜用于表面含有水分大于9~12%的矿砂石或带有粘性特征的物料破碎。
二、PF1515反击破技术参数有哪些？
1、生产能力（t/h） 220~280吨/小时
2、转子直径×转子宽度：Ф1500mm×Ф1500mm
3、进料口最大尺寸：1530mm×800mm
4、最大进料边长：300mm
5、电动机：280kw (Y2-355L4-6)
6、主轴转速：400 r/min
7、重量（不包括电机）：29247kg
注意：以上计量单位中：mm代表毫米，t/h代表吨/每小时，kw代表千瓦，kg代表公斤
三、 反击破主机结构构造和反击破工作原理是怎么样的？
1、反击破设备结构组成：主要由机身底座、反击破转子、前箱架、后箱架、液压启盖装置等配件组装而成；
2、工作原理：在反击破运转时，通过三角皮带驱动电动机带动反击转子轴，进入破碎腔中的物料即由于旋转转子上的板锤的高速冲击而被击打破碎，并被抛向反击衬板撞击后再次进行粉碎，随后又从反击衬板上弹回到板锤作用区重新破碎，这个过程往复循环，这个过程属于“铁打石”。在破碎过程中，石头之间相互撞击就是“石打石”原理，通过上述两种破碎方式，一直到物料被破碎至所需的粒度大小后，加工物料从进料口到第一破碎腔，然后进入第二破碎腔，最后再进入到第三破碎腔中。当破碎后的矿石粒度小于锤头与反击板之间的缝隙时，就从机器下面排料口排出，成为破碎后的成品物料。
点击观看：反击式破碎机工作原理视频
四、反击式破碎机安装前需要注意什么？
反击式破碎机是由生产厂家装配后成台供给的，当客户收到机器后，要及时检查机器的完好性，以便消除在运输过程中可能产生的导致机器损坏的可能性。
1. 本文介绍仅包括破碎机的特殊安装说明，其余可按一般机器的通用安装规程进行安装。
2. 在安装破碎机的生产线现场中需要配备起重起吊设备，以便机器安装、维护使用。起重设备的起重能力可以按照下面表格参数作选择：
| 主机和配件名称 | 重量（kg） | 起重作用 |
| 整机 | 29257 | 安装 |
| 底座部件 | 4460 | 安装 |
| 前箱架 | 2560 | 安装 |
| 后箱架 | 8510 | 安装与维护 |
| 转子部件 | 9820 | 安装与维护 |
（1）破碎机必须安装在稳固的钢筋混凝土或钢架基础上（根据实际条件和情况）；
（2）基础下部应有足够的空间，以便安装运输设备和设备检修时有足够的空间；
（3）为减小机器振动，主机和基础之间应填充吸振材料保证其平衡；
（4）机器的安装尺寸可参照厂家提供的基础图，基础高度、深度和面积大小应按土质条件单独进行安装。
（5）经济条件允许的情况下，主机也可定位安装于钢架上；
（6）设备出厂时，机器转动装置默认设置在右面，可根据现场具体情况允许转动装置在左面，但基础也要作相应的变更。
五、反击破使用时需要注意哪些问题？
（一） 反击破启动前的准备工作有哪些？
1. 查验机器轴承内有没有适量的润滑油（脂）；
2. 查验各配件活动关节处是否被卡住，如发现及时涂上适量的润滑脂；
3. 查验机器所有的紧固件螺栓等是否被完全紧固；
4. 查验设备内部是否有不易被破碎的杂物、铁丝、铁渣等；
5. 查验反击衬板与转子板锤之间的间隙是否达到破碎要求；
6. 手工转动转子并观察转动是否正常，板锤与其它零件都不能有碰伤的现象。
（二） 反击破碎机如何启动？
1. 经过仔细检查后，确认设备每个部件都情况正常才可启动机器；
2. 一旦启动后发现非正常现象时，应立即关闭设备电源，需要查明原因后并消除之才可启动。
（三） 反击破如何给料？
设备必须采用送料装置均匀地连续给料，并使物料能够均匀的分布在转子工作部分的全长上，好处是：既保证生产能力，又可避免堵料和闷车的现象发生，大大延长机器的使用寿命。送料装置的电气控制系统应该和破碎机的电气控制系统连锁装配。好处是：当破碎机超负荷时，输送带便可率先自动切断电源，停止给料。
（四） 破碎机排料间隙大小如何调整？
当操作设备时需要调整排料口间隙大小时，可以通过排料间隙调整装置进行调整，而且调整时需注意下面2个事项：
1. 前、后反击架调整部件：该部件为液压装置。将两边M36螺栓先拧松，再通过液压站上液压操作手柄来进行调整。调整到符合要求时，拧紧螺栓套及两边的螺母；
2. 均整板部件：首先将该部件的中间两螺套拧松，再将两边螺套拧松，将M48螺母按照顺时针拧动后将间隙调整大，反之逆时针拧动将使间隙调整小，至调整到符合要求时，拧紧螺杆套，间隙的大小情况，可以通过打开主机架上侧墙门进行观察决定。
注意：用户必须特别注意，以上这些工作必须在停机后进行，以免发生意外事故。
（五） 反击式破碎机如何停机？
在每次停止设备工作前，需要先停止送料作业，等破碎机腔体内的物料完全被破碎清理后，才能切断主机的电源使其停机。
六、反击破如何进行维护和保养？
为了保证设备的正常工作及延长机器的工作寿命，必须对机器进行定期的维护和保养，保养内容包括以下事项：
（一）反击破设备检查包括哪些事项？
1.机器运转点平稳，当发现设备振动突然加剧时候，必须立即停车查明原因消除后再开机；
2.正常情况下，反击破的轴承温不应超过35°C，最高温度不超过70°C，如超过70°C时，必须立即停车，查明原因并消除故障隐患；
3.板锤磨损达到极限标志时应调头使用或及时更换，如下面图一所示；

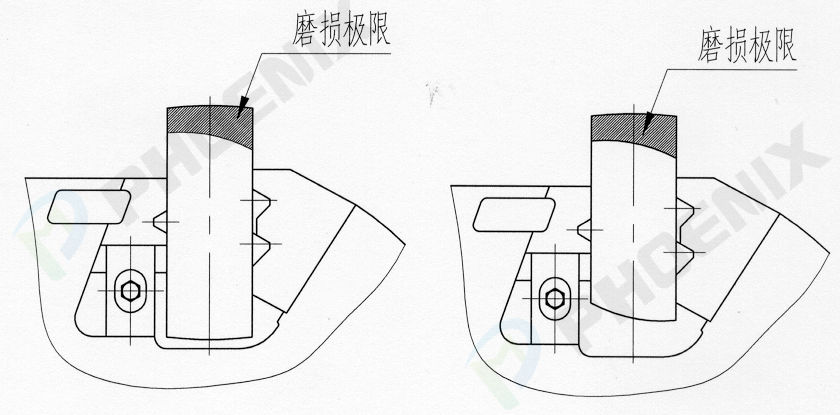

图一：板锤磨损程度
4.在装配或更换板锤后，必须保持转子的平衡，静平衡不得超过0.25kg.m；
5.当机架衬板磨损严重时必须及时更换，以免磨损机壳；
6.每次开机前必须全面检查设备的所有螺栓的紧固状态。
（二） 反击破后上盖如何开启和关闭？
1. 反击破后上盖的开启方法：当机架衬板、反击衬板、板锤等耐磨件磨损后需要更换、或机器发生故障需要解决时，可采用液压装置开启后上盖进行更换和检查，当开启接近终点时，下端垫块应预先接触支臂下端斜面，以保证安全牢靠。（见下面图二）

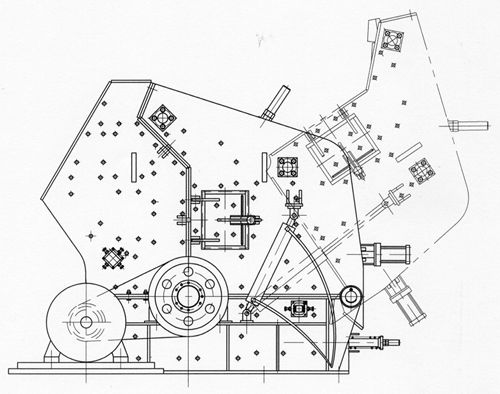

图二：反击破工作示意图
2. 反击破后上盖如何关闭？在完成更换或检修后，在液压装置上进行操作，通过缓慢关闭后上盖。在关闭上盖之前，接触面需要彻底清洁干净。
（三）设备如何进行润滑工作？
1. 经常要注意和及时做好摩擦接触面的润滑工作，比如轴承和轴承座的润滑；
2. 反击破采用的润滑油应根据设备使用的地点、气温等条件来决定，一般可采用2#锂基脂；
3. 每天工作八小时后，要给轴承内加注润滑油一次；每三个月更换一次润滑脂，换油时需用洁净的汽油或煤油认真仔细地对轴承进行清洁，加入轴承座内的润滑脂为容积的50%左右。
（四）反击破可能发生的故障有哪些？怎么消除这些故障？可以参照下面故障原因和消除方法解决：
| 可能发生的故障 | 故障原因 | 消除方法 |
| 振动量突然加剧 | 更换或装配板锤时，转子没有调节好平衡。 | 重新安装板锤，并对转子进行重新平衡校对。 |
| 出料口粒度过大 | 由于衬板或板锤磨损过多，引起间隙过大。 | 通过调整前、后反击架间隙或更改衬板和板锤。 |
|
机器内部产生 敲击声 |
不能被破碎的物料进入机器内部。 | 停车后清理破碎腔残渣。 |
| 衬板紧固件松弛，板锤撞击在衬板上。 | 检查衬板的紧固情况及板锤与衬板之间的间隙。 | |
| 板锤或其它零件断裂 | 更换断裂件 | |
| 轴承温度过高 | 润滑脂过多或不足 | 检查润滑脂是否适量 |
| 润滑脂脏污 | 清洗轴承后更换润滑脂 | |
| 轴承损坏 | 更换轴承 |
七、反击破的易损件（耐磨配件）有哪些？
| 序号 | 图 号 | 易损件名称 | 数量 | 备注 |
| 1 | MA08.6-1 | 衬板 | 2 | |
| 2 | MA08.6-2 | 衬板 | 2 | |
| 3 | MA08.6-3 | 衬板 | 2 | |
| 4 | MA08.6-4 | 衬板 | 2 | |
| 5 | MA08.6-5 | 衬板 | 2 | |
| 6 | MA08.6-6 | 衬板 | 2 | |
| 7 | MA08.6-7 | 衬板 | 2 | |
| 8 | MA08.6-8 | 衬板 | 2 | |
| 9 | MA08.6-9 | 衬板 | 2 | |
| 10 | MA08.6-10 | 衬板 | 4 | |
| 11 | MA08.6-11 | 衬板 | 4 | |
| 12 | MA08.6-12 | 衬板 | 4 | |
| 13 | MA08.6-13 | 衬板 | 2 | |
| 14 | MA08.6-14 | 衬板 | 4 | |
| 15 | MA08.6-15 | 衬板 | 2 | |
| 16 | MA08.6-16 | 衬板 | 2 | |
| 17 | MA08.6-17 | 衬板 | 2 | |
| 18 | MA08.6-18 | 衬板 | 2 | |
| 19 | MA08.6-19 | 衬板 | 2 | |
| 20 | MA08.6-20 | 衬板 | 2 | |
| 21 | MA08.6-21 | 衬板 | 2 | |
| 22 | MA08.6-22 | 衬板 | 2 | |
| 23 | MA08.6-23 | 衬板 | 2 | |
| 24 | MA08.6-24 | 衬板 | 2 | |
| 25 | MA08.6-25 | 衬板 | 2 | |
| 26 | MA08.6-26 | 衬板 | 4 | |
| 27 | MA08.6-27 | 方钢 | 1 | |
| 28 | MA08.6-28 | 衬板 | 2 | |
| 29 | MA08.6-29 | 衬板 | 2 | |
| 30 | MA08.6-30 | 衬板 | 4 | |
| 31 | MA08.6-31 | 衬板 | 2 | |
| 32 | MA08.6-32 | 衬板 | 2 | |
| 33 | MA08.6-33 | 衬板 | 2 | |
| 34 | MA08.1-1 | 反击衬板 | 6 | |
| 35 | MA08.1-3 | 反击衬板 | 6 | |
| 36 | MA08.2-1 | 反击衬板 | 48 | |
| 37 | MA08.4-8 | 板锤 | 8 |
八、反击破操作安全规程有哪些？
1.设备运转时，工作人员严禁站立在惯性力作用线的范围内，电气开关的安装也要选择合适位置。
2.机器运转时，严禁打开检查门观察机器内的情况，并对其进行任何调整、清理类的检修工作，以免发生事故。
3.严禁向机器内投入不能被破碎的物料，以免损坏主机，建议装除铁器，可以有效降低这种情况发生。
4.在保证电源被切断的情况下才可对设备进行检修。
5.在反击破使用过程中，严禁设备在超负荷下工作。
6.电气设备要统一接地，电线、电缆应保证可靠绝缘，并装在蛇皮管内。
7.使用液压启闭上盖装置时，严禁在后箱架运动的二个方向上站人。开启结束时，必须在支臂下部垫好垫块，并保证牢固可靠绝缘对安全后方可进行其它工作。
以上就是给大家介绍的PF1515反击破八个方面的产品介绍，包括：反击式破碎机的产品特性、用途、工作原理、技术参数、安装方法、使用注意事项、故障及解决办法等等，如需更多的了解设备，您可以下载设备使用说明书，请点击下面链接即可：
如果需要了解本公司的其他破碎设备，您可以用手机扫描下面二维码识别恒源产品画册：
（扫码阅读电子版产品画册）
