技术解析|怎么更换制砂机的反击板
很多朋友想知道制砂机中的反击板怎么更换的，今天小编就给大家详细介绍一下反击板的更换步骤方法和注意事项：
首先在更换反击板之前，我们必须了解制砂机中反击板的结构组成，这样才能更省时省力的去更换，加快了更换的速度和效率。上海恒源生产的HX/HB制砂机反击板采用的固定方式是通过反击板支承环固定的，当初这样设计的原因是考虑到易于拆卸的优点。
反击板向上/向下运动和更换指南操作（注：比常规更早倒置者例外）：
图二 反击板易磨损处
其次，我们按照下面的步骤对反击板进行向上/向下运动（见图三示意图）
步骤1：先根据反击板的磨损情况确定是将反击板向上/向下运动或者倒置。
步骤2：清理干净反击板上积累的物料，然后取下反击板盖。
步骤3：使用吊装设备或采用索具，把固定反击板支承环的提升装置向上吊升，在吊升过程中要注意反击板支撑环保持水平状态，倾斜角度不得大于1°。
步骤4：取下堵孔板并且装上反击板支承挡板。
步骤5：将反击板支承环放在反击板支承挡板上。
步骤6：最后安装上反击板盖。
图三 制砂机内部结构图
注：HX1000型、HX1200型的设计使反击板可以进行一段移动，然而应该按照使用用途确定反击板的使用次数，因为随磨损状况的不同反击板的使用次数会降低。
图四 反击板磨损状况
反击板的寿命取决于○部分处显示的剩余厚度磨损情况（见图四），在调整之后按要求使用。
图五 反击板磨损状况
小结：
为改变反击板的固定位置，应该提前检查反击板的磨损范围，检查当其位置上升到上段时是否材料与该位置的接触低于反击板的下端。
如果当该位置低于反击板的下端时，材料仍然可以与该位置接触，如图五所示，将反击板固定在中段位置，并且使用反击板支承垫片调节反击板的位置。
注意反击板的磨损范围可能受物料的尺寸、物料水分、给料率和质量的影响。当这些条件变化时，按照要求确认新的磨损范围并且调节反击板的位置。
3.当反击板位置被移动或者反向时，每天必须确认一次新的磨损位置。
当遇到任何不便时（当材料流向磨损件造成剩余厚度的消失等）对位置进行微调或者移动或者使反击板位置反向。
最后，当反击板磨损状况需要将反击板反向或者更换成新的时候，其操作步骤如下：
步骤1：将反击板盖上积累的物料清除干净，然后取下反击板盖。
步骤2：将反击板周围积累的物料清除干净，当取下一副反击板时，其它反击板也可以做好取下的准备。利用反击板的提升孔，用起重机或者电葫芦提升然后拉出反击板。
步骤3：将反击板反向安装或者替换成新的。
总结：当将制砂机的反击板更换成新的时候，事先将新的反击板与备用的反击板支承环装配在一起，按组件更换反击板，这样既容易又快捷。当安装反击板时，按转子旋转的方向移动（从上往下看），以便它与反击板支承环相接触。尽可能快速的移动或者反向安装反击板，这样能使反击板均匀磨损，确保产量增加。弄清楚反击板的磨损范围和磨损率以便调节垂直运动/转换角度。
首先在更换反击板之前，我们必须了解制砂机中反击板的结构组成，这样才能更省时省力的去更换，加快了更换的速度和效率。上海恒源生产的HX/HB制砂机反击板采用的固定方式是通过反击板支承环固定的，当初这样设计的原因是考虑到易于拆卸的优点。

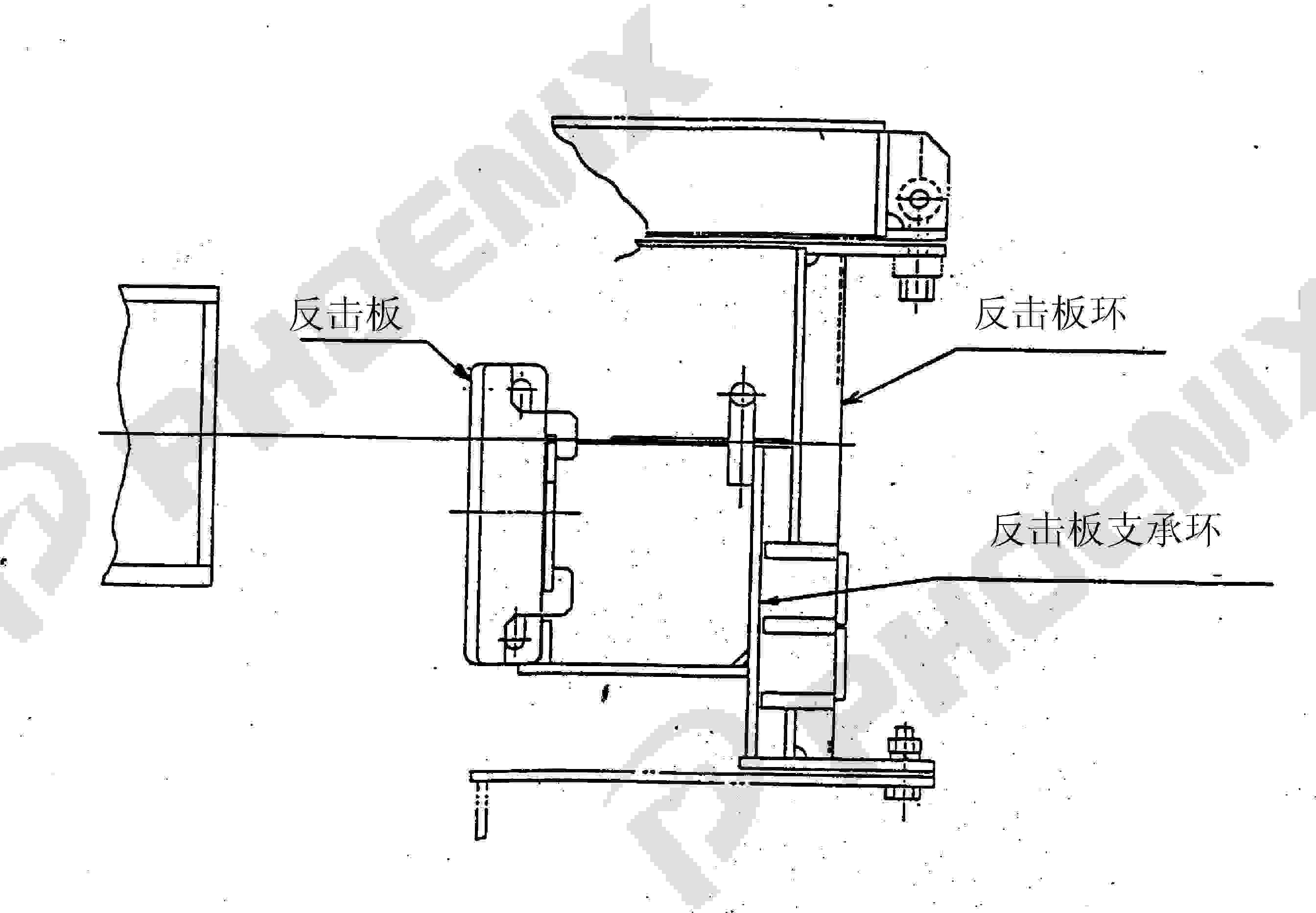

图一 反击板结构图
反击板向上/向下运动和更换指南操作（注：比常规更早倒置者例外）：

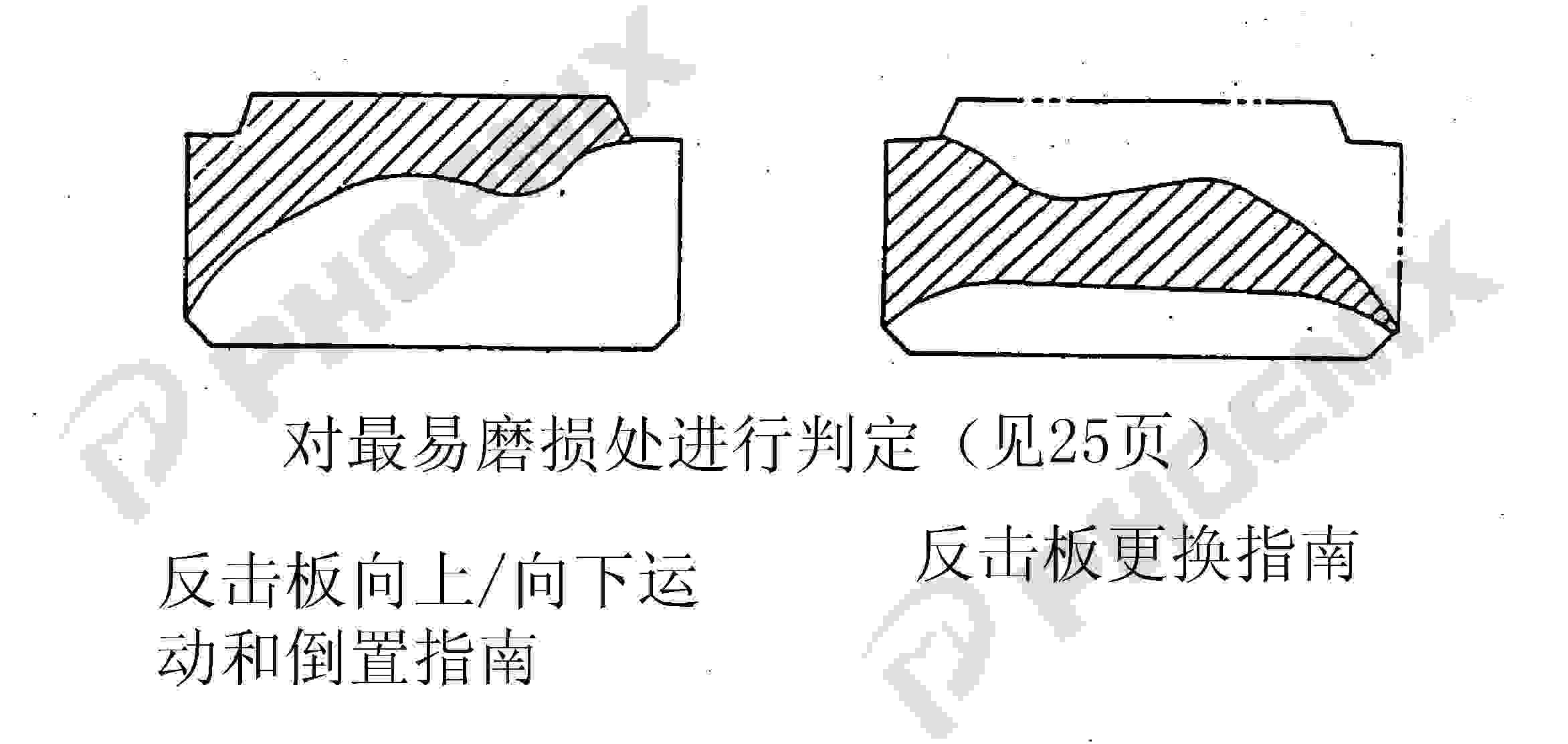

图二 反击板易磨损处
步骤1：先根据反击板的磨损情况确定是将反击板向上/向下运动或者倒置。
步骤2：清理干净反击板上积累的物料，然后取下反击板盖。
步骤3：使用吊装设备或采用索具，把固定反击板支承环的提升装置向上吊升，在吊升过程中要注意反击板支撑环保持水平状态，倾斜角度不得大于1°。
步骤4：取下堵孔板并且装上反击板支承挡板。
步骤5：将反击板支承环放在反击板支承挡板上。
步骤6：最后安装上反击板盖。

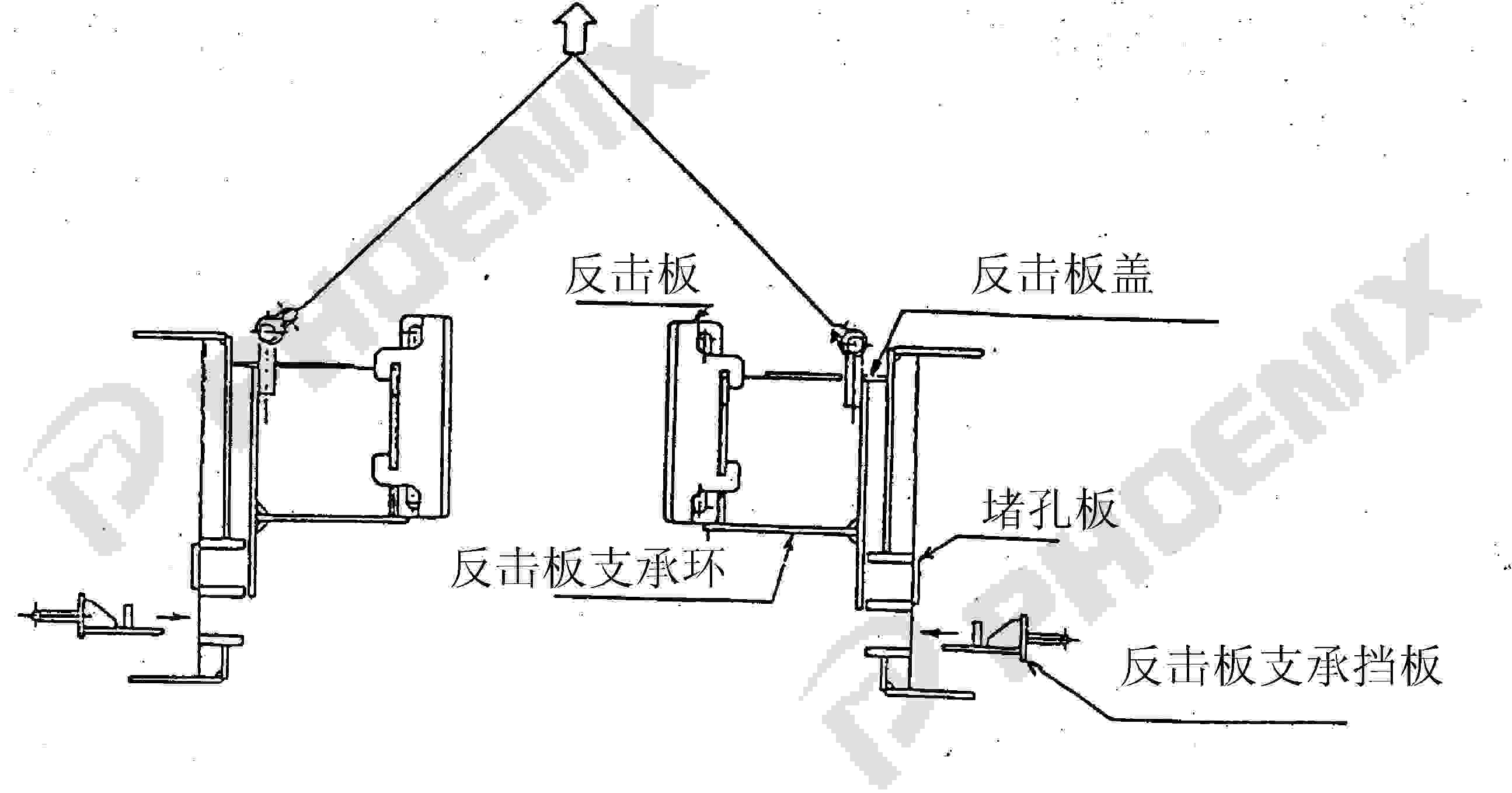

图三 制砂机内部结构图

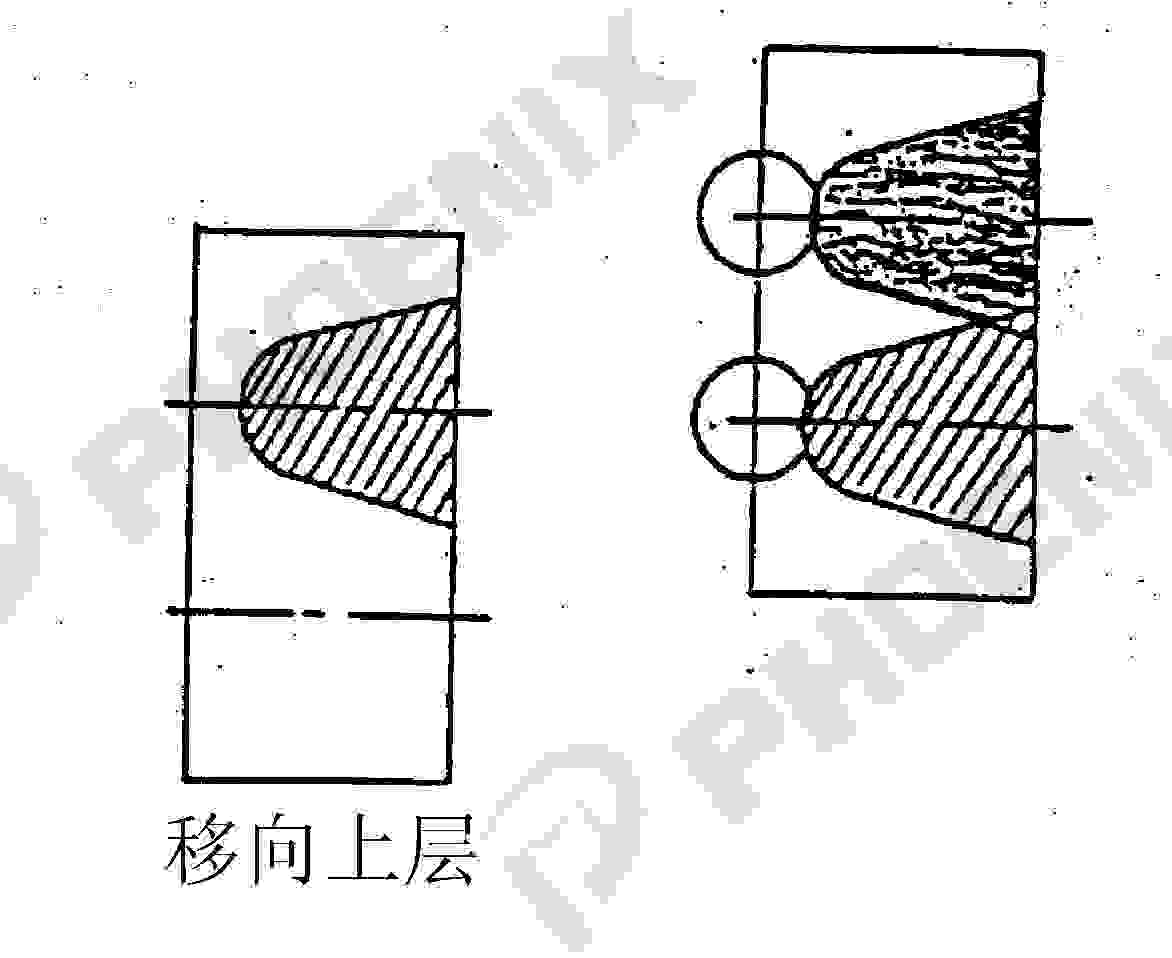

图四 反击板磨损状况
反击板的寿命取决于○部分处显示的剩余厚度磨损情况（见图四），在调整之后按要求使用。

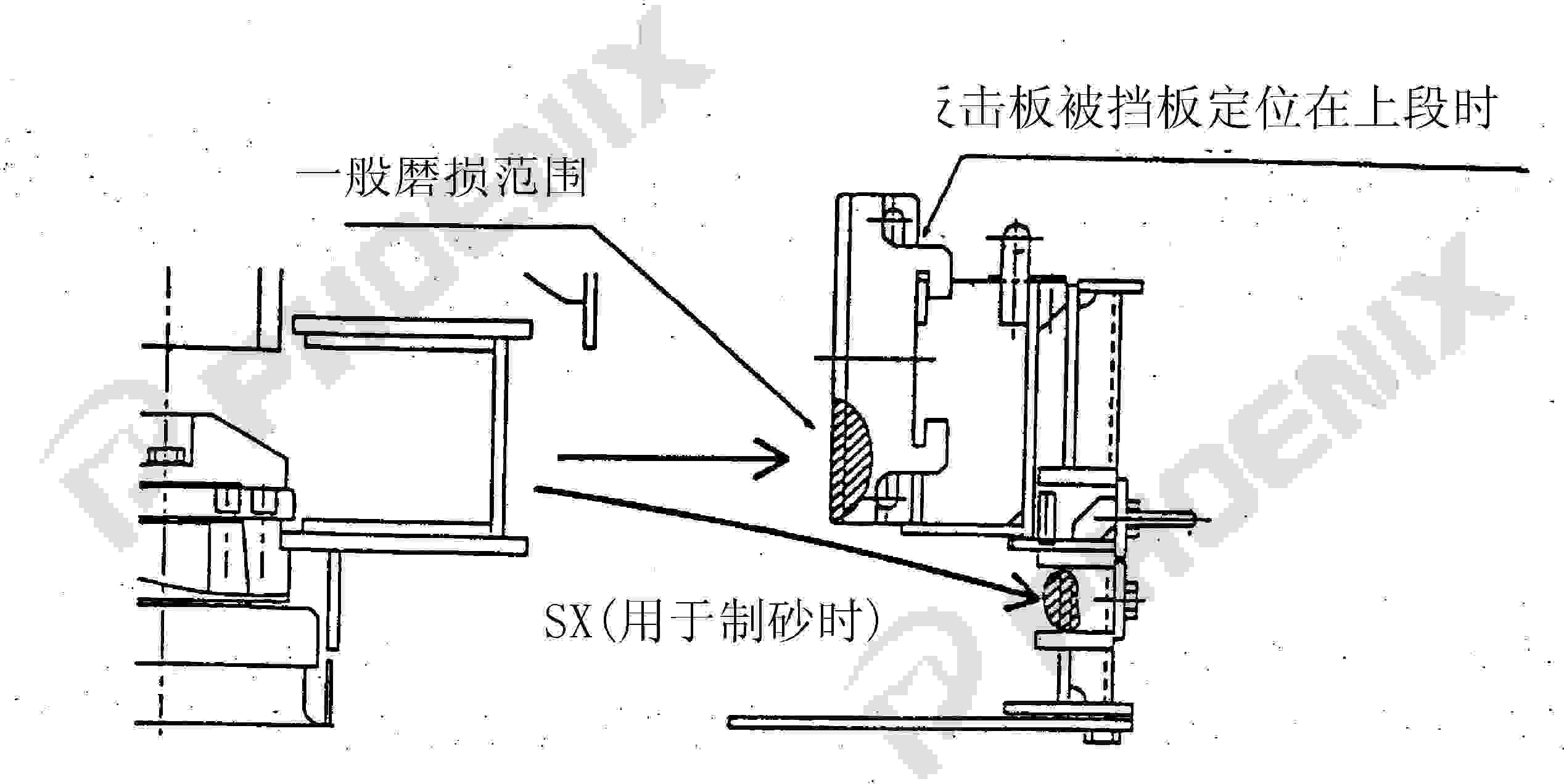

图五 反击板磨损状况
小结：
为改变反击板的固定位置，应该提前检查反击板的磨损范围，检查当其位置上升到上段时是否材料与该位置的接触低于反击板的下端。
如果当该位置低于反击板的下端时，材料仍然可以与该位置接触，如图五所示，将反击板固定在中段位置，并且使用反击板支承垫片调节反击板的位置。
注意反击板的磨损范围可能受物料的尺寸、物料水分、给料率和质量的影响。当这些条件变化时，按照要求确认新的磨损范围并且调节反击板的位置。

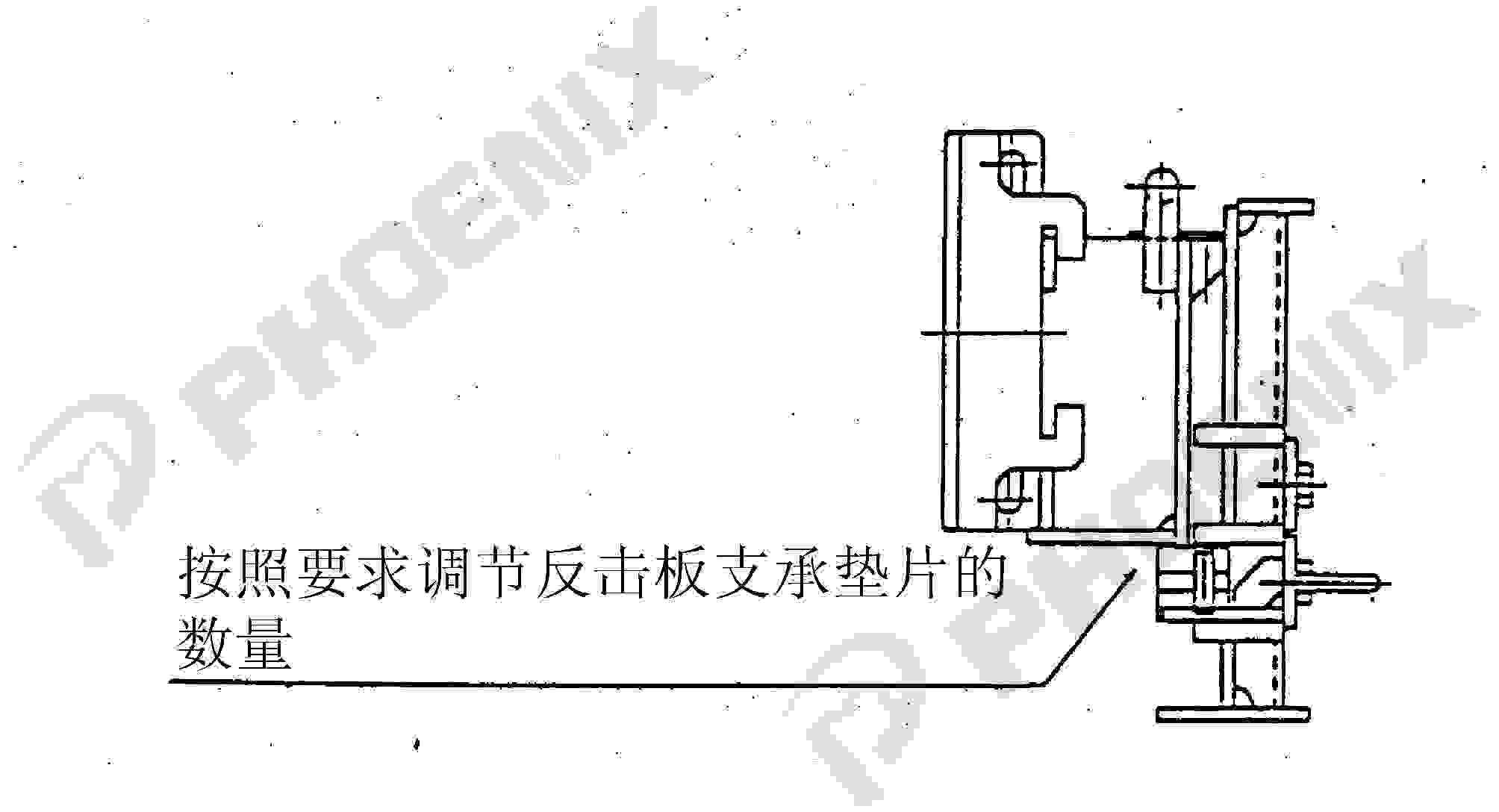

图六 反击板支撑垫片
2.当反击板更换成新的时，在使用之前将反击板支承环降低到最低位置，如图六显示。3.当反击板位置被移动或者反向时，每天必须确认一次新的磨损位置。
当遇到任何不便时（当材料流向磨损件造成剩余厚度的消失等）对位置进行微调或者移动或者使反击板位置反向。
最后，当反击板磨损状况需要将反击板反向或者更换成新的时候，其操作步骤如下：
步骤1：将反击板盖上积累的物料清除干净，然后取下反击板盖。
步骤2：将反击板周围积累的物料清除干净，当取下一副反击板时，其它反击板也可以做好取下的准备。利用反击板的提升孔，用起重机或者电葫芦提升然后拉出反击板。
步骤3：将反击板反向安装或者替换成新的。
总结：当将制砂机的反击板更换成新的时候，事先将新的反击板与备用的反击板支承环装配在一起，按组件更换反击板，这样既容易又快捷。当安装反击板时，按转子旋转的方向移动（从上往下看），以便它与反击板支承环相接触。尽可能快速的移动或者反向安装反击板，这样能使反击板均匀磨损，确保产量增加。弄清楚反击板的磨损范围和磨损率以便调节垂直运动/转换角度。
