时产200吨砂石生产线的碎石机设备配置方案及价格

      导读:有客户咨询整套砂石生产线设备价格多少,其中破碎机设备型号如何选择,如何使整条砂石生产线效能发挥到更好,根据这些问题并结合了各种机型的破碎设备的性能特点,也特别针对客户的物料特性和需求,为用户免费设计了一套性价比较高的沙石生产线方案作为投资参考。以下整套方案配置和价格由破碎机生产厂家:上海恒源冶金设备有限公司提供参考和比对,希望对客户有指引作用,价格仅作为参考,根据市场行情会上下波动。

一、砂石生产线基本概况:

      本条生产线物料为玄武岩,玄武岩是由火山喷发出的岩浆冷却后凝固而成的一种致密状或泡沫状结构的岩石,莫氏硬度为5~7,属于中等硬度的物料,因此设备可以选择颚破+反击破的破碎设备组合形式。玄武岩具有耐磨、吹水量少、导电性能差、抗压性强、压碎值低、抗腐蚀性强、沥青粘附性强等性能,是发展高铁及公路运输的好骨料基石,其优点是其他石料不可代替的,广泛应用于修建高速公路、铁路、机场跑道等建筑工程中。

玄武岩
图:玄武岩

      本条破碎机生产线产量在200吨/小时左右,三种出料分别为:0-5mm(建材用石粉),5-10mm(玄武岩公路骨料),10-15mm(玄武岩建筑骨料)。

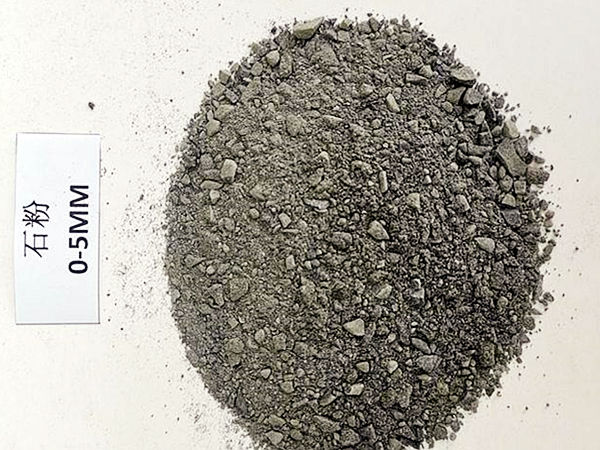

0-5mm石粉料
图:0-5mm石粉料

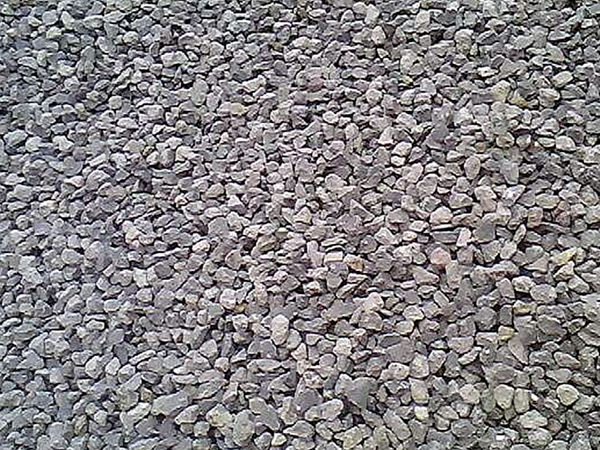

5-10mm公路骨料
图:5-10mm公路骨料

10-15mm建筑骨料
图:10-15mm建筑骨料

二、破碎机设备配置和价格清单:

序号 设备名称 设备型号 功率
KW
数量
销售价(万元)
1 振动喂料机 ZSW-490×110 15 1 10
2 颚式破碎机 PE-750×1060 110 1 35
3 圆振动筛 3YK-2470 30 1 19
4 反击破 PF-1214 132x2 2 25万×2台=50
5 皮带机   1 25
6 钢结构件   1 22
7 电控 含操作柜 1 8
  合计       大约169万元

报价说明:
1、此价格为上海工厂交货价,不包含长途运输费;
2、合同生效7天内由厂家提供:破碎机平面布置图、土建基础图、破碎机安装图(在供方进场时提供);
3、厂家负责指导安装调试,需方负责土建工程、设备安装的原辅材料、起重设备及人工费用、照明设施、电线、电缆等;
4、质量承诺:主机设备保修壹年,除易损件外。
5、本报价有效期为三十天。


三、碎石机设备选型推荐:

1、ZSW490×110振动给料机

1.1、设备简介

      上海恒源生产的振动给料机具有振动平稳、运行可靠、使用寿命长等性能特点,为各种型号的破碎机械连续、均匀的喂料,能对物料进行粗细筛分作业,广泛应用于选矿、建材、化学工业中的破碎筛分联合设备中,为下道工序递给(带筛分)粒度不大于630mm的矿石和岩石。

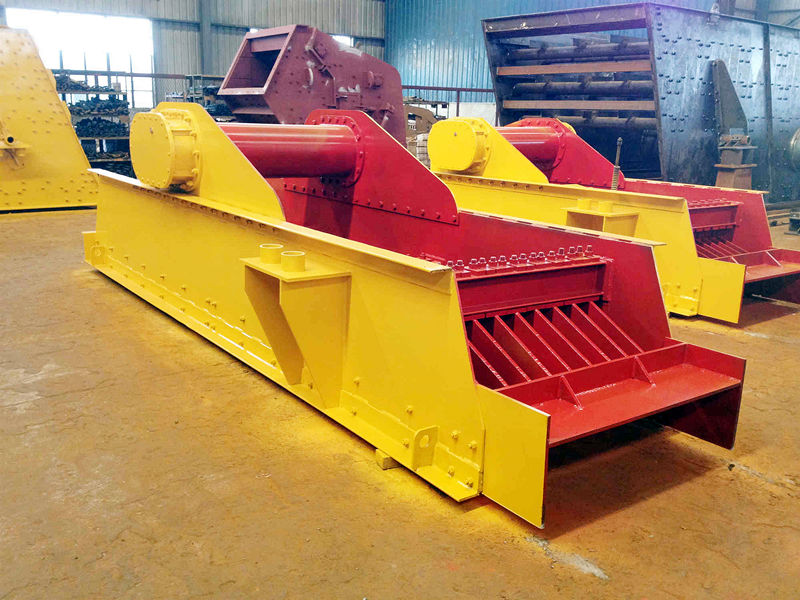

振动给料机
图:振动给料机

1.2、设备工作原理

      振动给料机主要是由弹簧支架、振动机架、筛条、弹簧、电机振架及电机等零件构成。激振器是由两个成特定位置的偏心轴以齿轮相啮合组成,装配时必须使两齿轮标记相啮合,通过电机驱动,使两偏心轴旋转,从而产生巨大合成的直线激振力,使机体在支承弹簧上做强制振动,物料则以此振动主动力,在料槽上做滑动及抛掷运动,从而使物料前移而达到给料目的。当物料通过槽体上的筛条时,较小料可通过筛条间隙而落下,可不经过下道的破碎工序,起到了筛分的效果。

      点击观看:振动给料机工作原理

1.3、设备技术参数
设备名称 振动喂料机
设备型号 ZSW490×110
处理能力 120~280t/h
最大进料粒度 630mm
电机功率 15KW


1.4、说明书下载


1.5、振动给料机现场图片

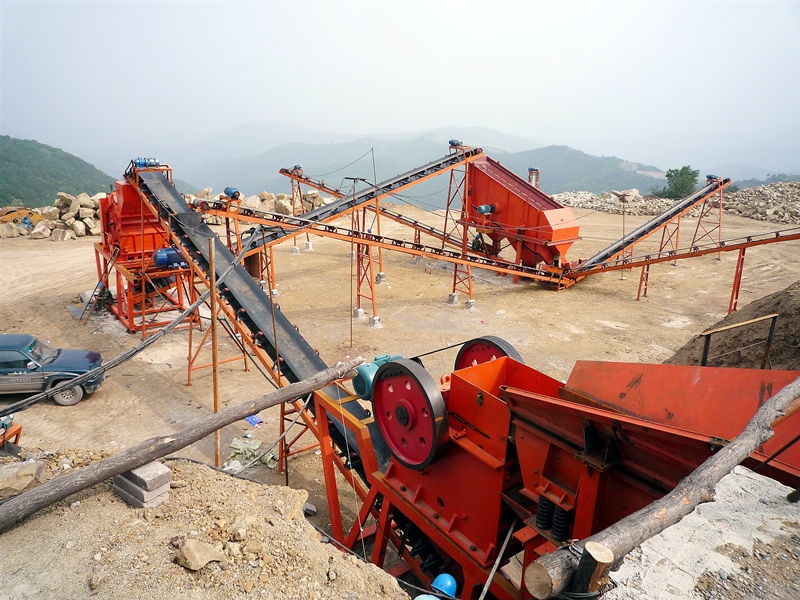

振动给料机现场
图:振动给料机现场

2、PE750×1060颚式破碎机

2.1、设备简介

      PE750×1060颚式破碎机主要用于对各种矿石和大块物料的中等粒度破碎,主要用于生产路基所需砂石骨料以及建筑用的石子骨料。此机型设备被广泛应用于冶金、煤矿、选矿、建材、化工等行业,能破碎抗压强度不超过320兆帕的各种矿石和岩石物料。PE颚式破碎机具有破碎比大、产品粒度均匀、结构简单、操作维护方便、运营费用经济等特点。

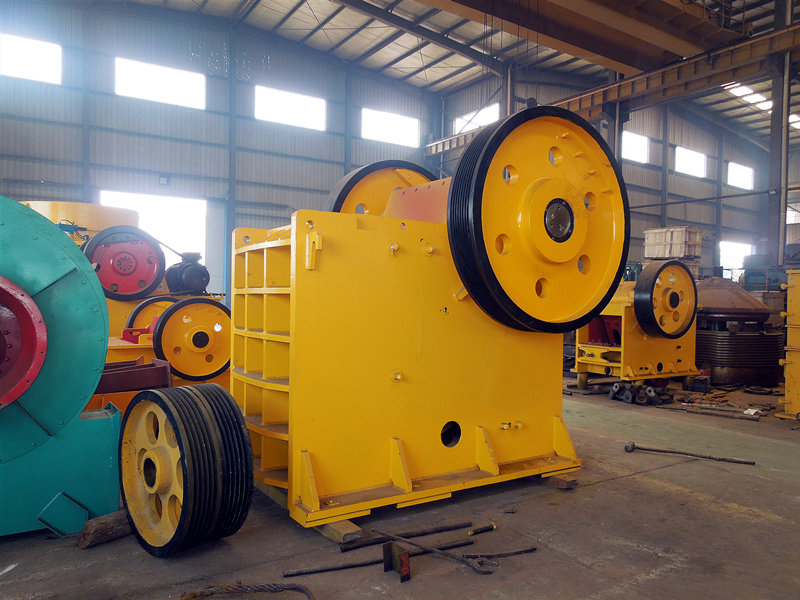

PE750*1060颚式破碎机
图:PE750*1060颚式破碎机

      上海恒源颚式破碎机的固定齿板、活动齿板都采用单段式,能有效提高设备备件使用效率和减少更换备件的工程量,有效增加备件使用寿命;皮带轮和飞轮选用胀紧套联结能方便设备操作和设备后期维护。

2.2、设备工作原理

      颚式破碎机工作时,电动机通过皮带轮带动主机偏心轴旋转,使颚破的动颚周期性的靠近、离开定颚,从而对石料进行挤压、搓、碾等多重破碎动作,使物料由大变小,逐渐下落,直至从排料口排出。

      点击观看:颚式破碎机工作原理

2.3、设备技术参数

设备名称 颚式破碎机
设备型号 PE750×1060
处理能力 115~210t/h
最大进料粒度 630mm
出料调整范围 80~140mm
电机功率 110KW

2.4、设备说明书下载:


2.5、颚式破碎机现场图片

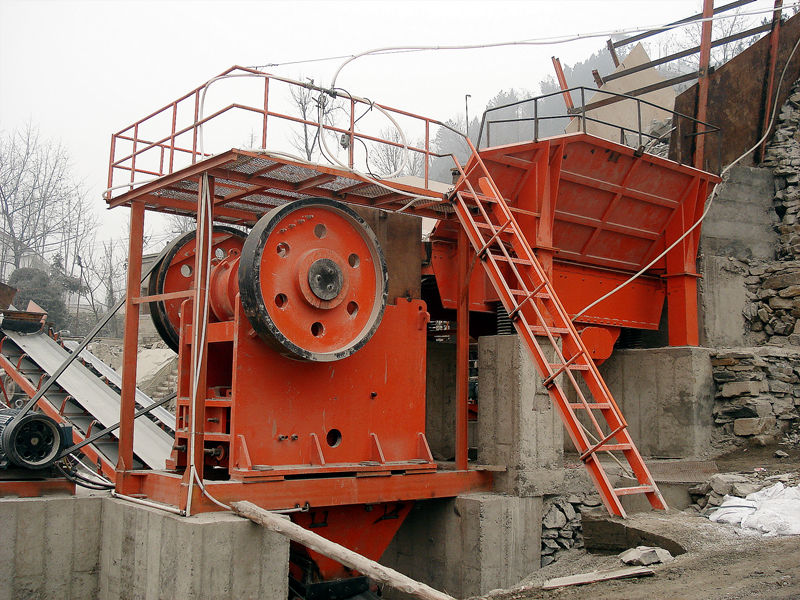

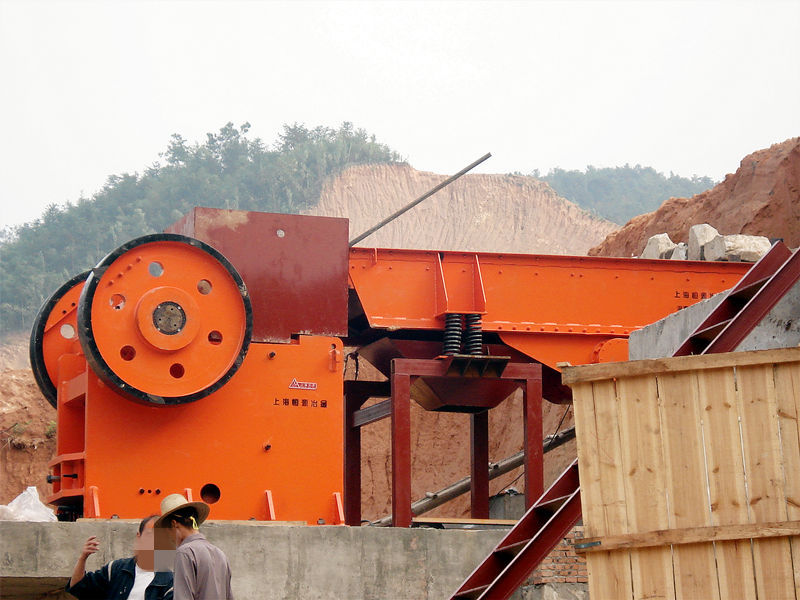

颚式破碎机现场
图:颚式破碎机现场


3、3YK2470圆振动筛

3.1、设备简介

      3YK系列圆振动筛的运动轨迹为圆周运动,是专门为采石场筛分石料设计的,也可用于选煤、选矿、建材、电力、化工等行业作产品分级筛选用。新型号的振动筛采用块偏心激振器及轮胎联轴器,具有结构先进、激振力强、振动噪音小、易于维修、坚固耐用等性能特点。

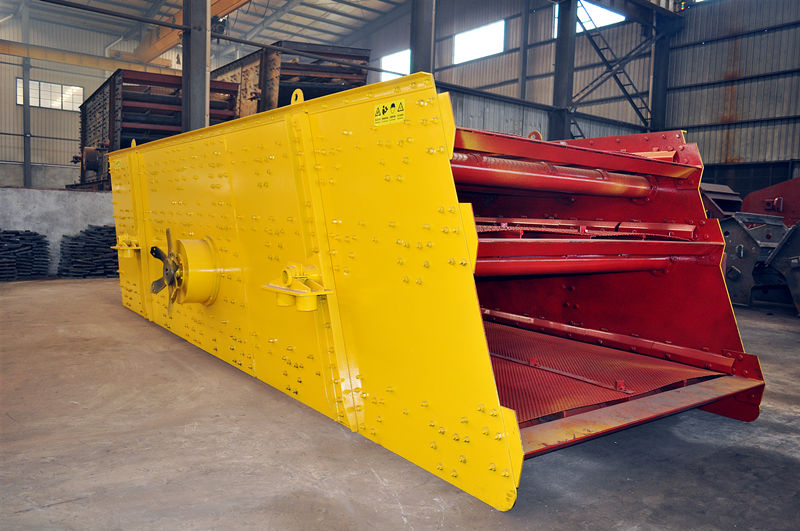

3YK2470振动筛
图:3YK2470振动筛

      上海恒源生产的YK系列振动筛由筛箱、支承装置、振动器、联轴器(三角带)、电动机等主要构件组成。振动筛结构设计成熟合理,该设备的激振器使得设备重负荷运行时更加平稳。振动筛4套轴承的结构也保证了设备能承受更重载荷,并且振动筛自身配有4套激振块,可根据设备负荷随意调整振动筛震动幅度,达到更好的筛分效率。振动筛内部选用万向节作为连接方式,此方式能有效地减小物料对电机和振动筛的冲击,增加电机和轴承的使用寿命。

3.2、设备工作原理

      YK系列圆振动筛的激振器安装在筛框的侧板上,当物料进入筛面后,同筛框一起形成参振质量,在隔振弹簧支承下,构成整个振动系统。激振器的主轴两端分别装有对称相等的偏心质量,机器在两端轴承支承下,由轮胎联轴器传递电机的动力驱使激振器主轴转动,通过键联接,带动轴端上的两组偏心块转动,产生一定的离心力,促使整个参振质量作椭圆轨迹振动。

      点击观看:圆振动筛工作原理

3.3、设备技术参数

设备名称 圆振动筛
设备型号 3YK2470
处理能力 150~600t/h
最大进料尺寸 300mm
筛面规格 2400×6000mm
电机功率 30KW

3.4、设备说明书下载:


3.5、圆振动筛现场图片

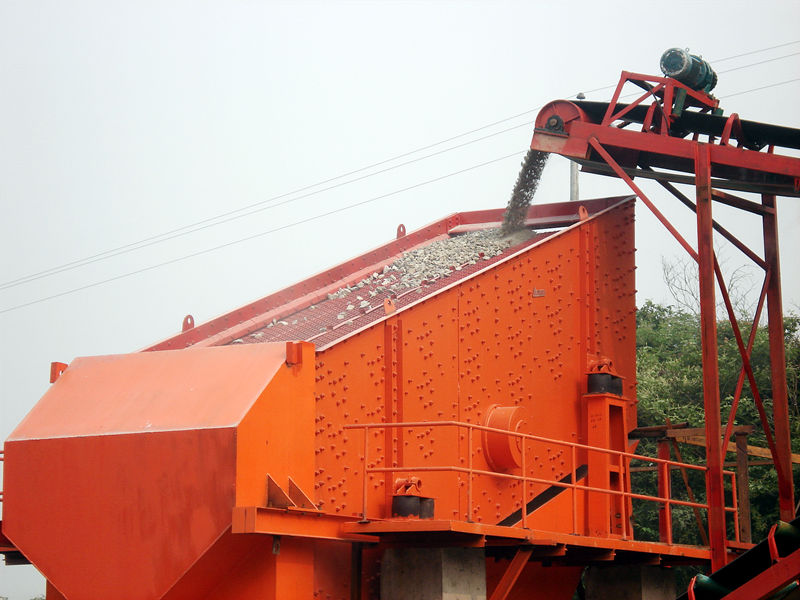

圆振动筛现场
图:圆振动筛现场

4、PF1214反击式破碎机

4.1、设备简介

      PF1214反击式破碎机主要适用于矿山、建筑、建材、化工、电力、冶金等行业,破碎抗压强度不超过250Mpa的矿石及石灰石、长石、炉渣、焦炭、煤等。本机不宜用于表面水分在8-10%的矿石或粘性物料的破碎。

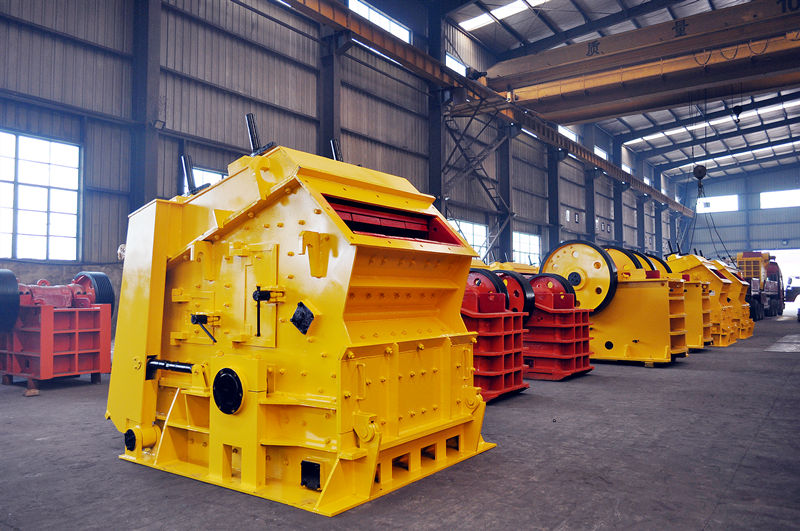

PF1214反击式破碎机
图:PF1214反击式破碎机

4.2、设备工作原理

      PF反击破结构是由底座、前箱架、后箱架、转子、液压翻盖开启装置等部件组成。工作时,电动机通过三角皮带带动转子轴,物料即由于旋转转子上的板锤的高速冲击而被破碎,并被抛向反击衬板再次破碎,然后又从反击面上弹回到板锤作用区后被再次破碎,这个过程反复进行,直到物料被破碎至所需粒度,物料从进料口到第一破碎腔破碎,再进入第二破碎腔;第三腔为整形腔,物料在该腔将物料做一定程度上整形。当破碎后的矿石粒度小于板锤与反击板之间的缝隙时,就从机内下部排出,即为破碎后的产品。

      点击观看:反击式破碎机工作原理

4.3、设备技术参数

设备名称 反击破
设备型号 PF1214
处理能力 100-160t/h
最大进料 350mm
电机功率 132KW

4.4、设备说明书下载:


4.5、反击式破碎机现场图片

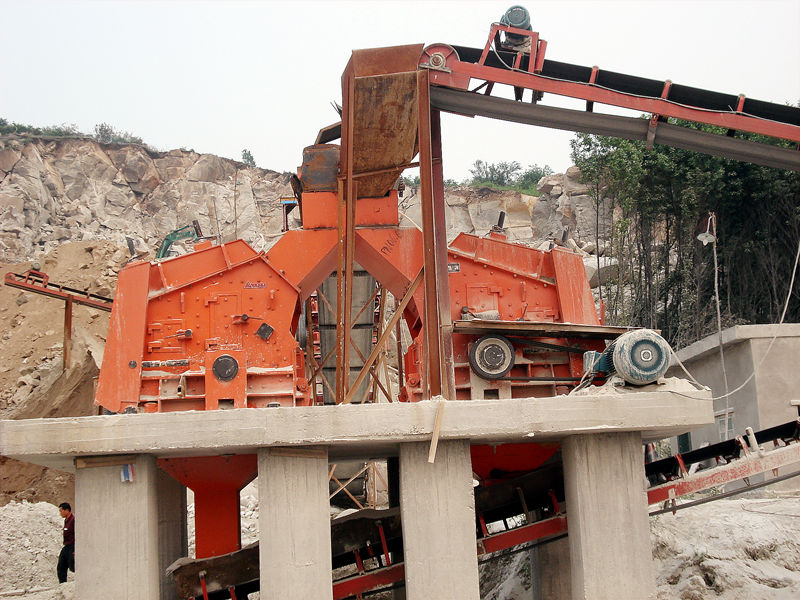

反击式破碎机现场
图:反击式破碎机现场

四、时产200吨砂石生产线工艺流程图

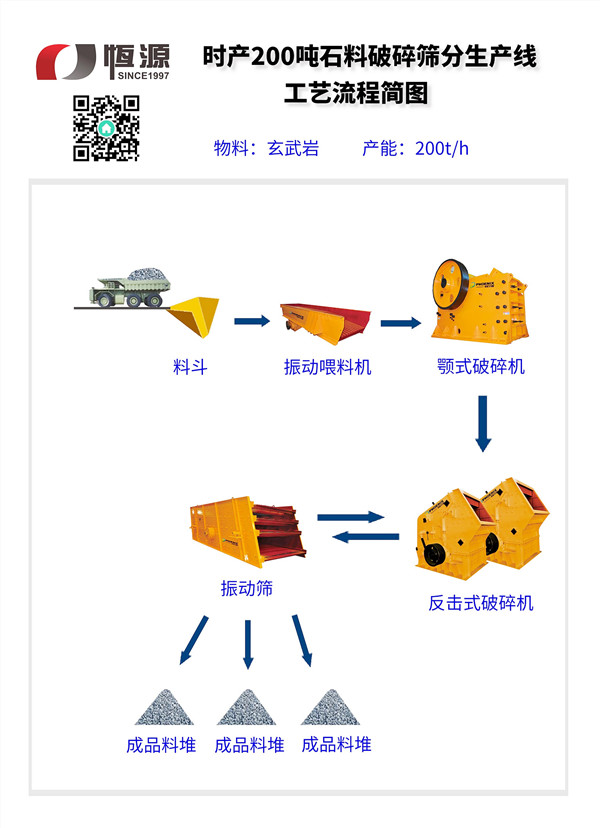

砂石生产线工艺流程图
图:砂石生产线工艺流程图


五、整套沙石生产线设计方案流程介绍

      本生产线流程是先由卡车将玄武岩加工物料倒入料斗内,料斗内原料逐步进入到ZSW490*110振动给料机内,振动输送至PE750*1060颚式破碎机内进行头破粗碎作业,颚破排料口排出60mm-160mm的粗破料,通过皮带输送机输送至2台PF1214反击式破碎机内进行二次反击击打破碎,反击破排料口排出的成品料通过皮带机输送至1台3YK2470振动筛进行分级筛分。筛分后符合骨料粒度要求的,通过皮带输送机输送至料堆场,不符合粒度的继续被输送至反击破进行二次破碎加工,循环往复直至符合粒度需求。

      振动筛筛分分级作业分别筛选出0-5mm(建材用石粉料)、5-10mm(公路骨料)和10-15mm(建筑骨料),后两种骨料的粒度尺寸可以根据应用范围而设定反击破设备排料口出料粒度。

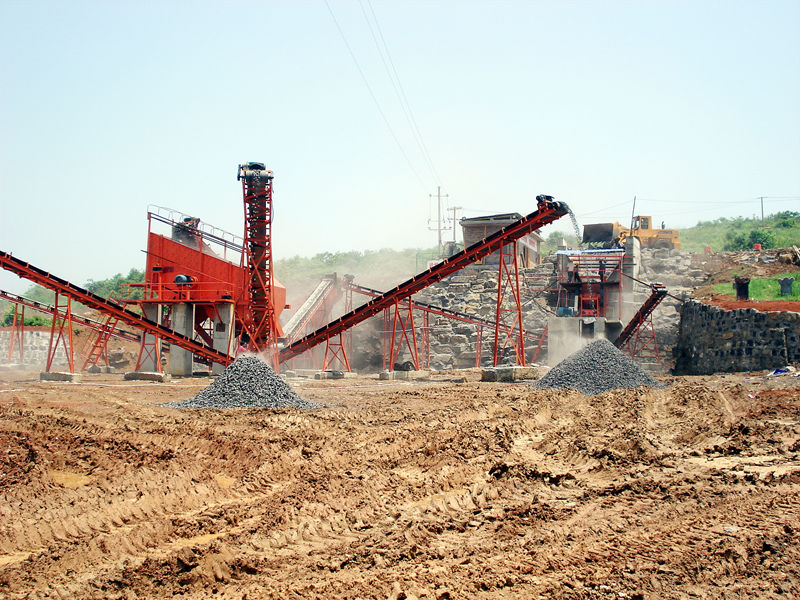

砂石生产线


六、其它相似配置的砂石生产线现场案例图

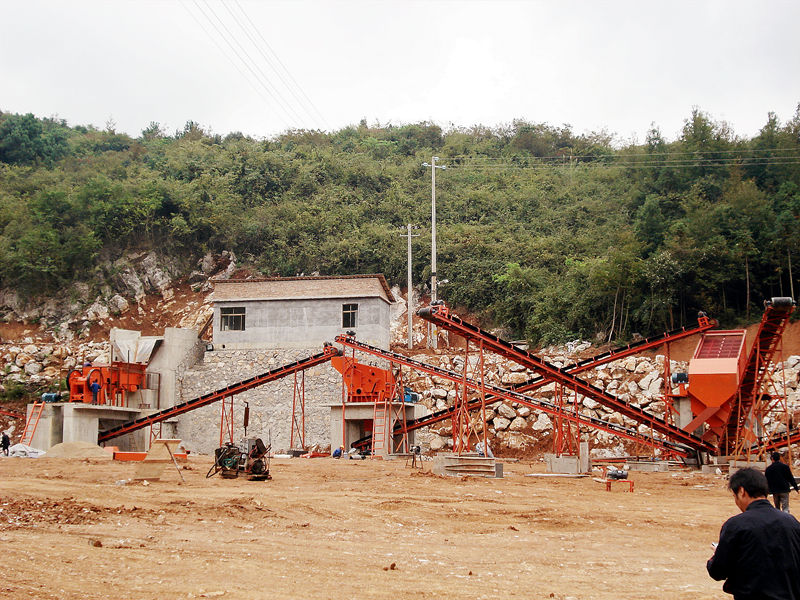

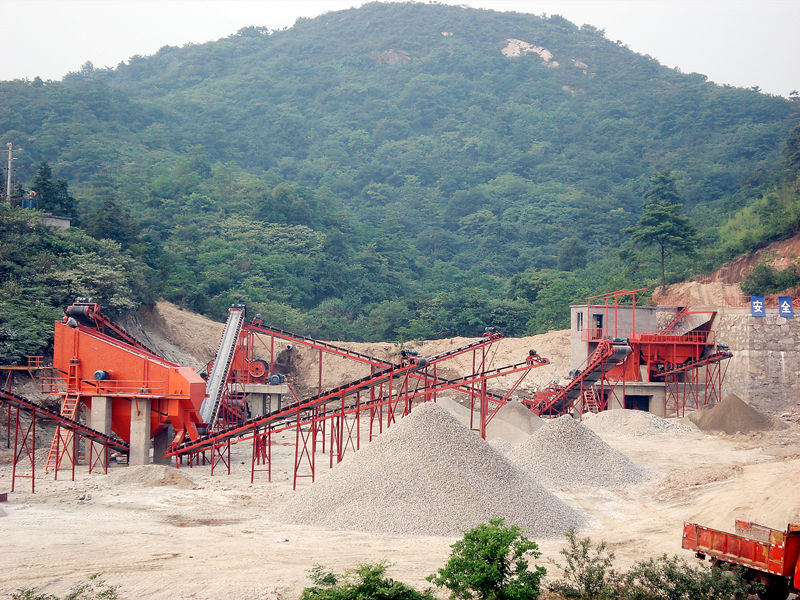

福建闽清砂石生产线案例
图:福建闽清砂石生产线案例

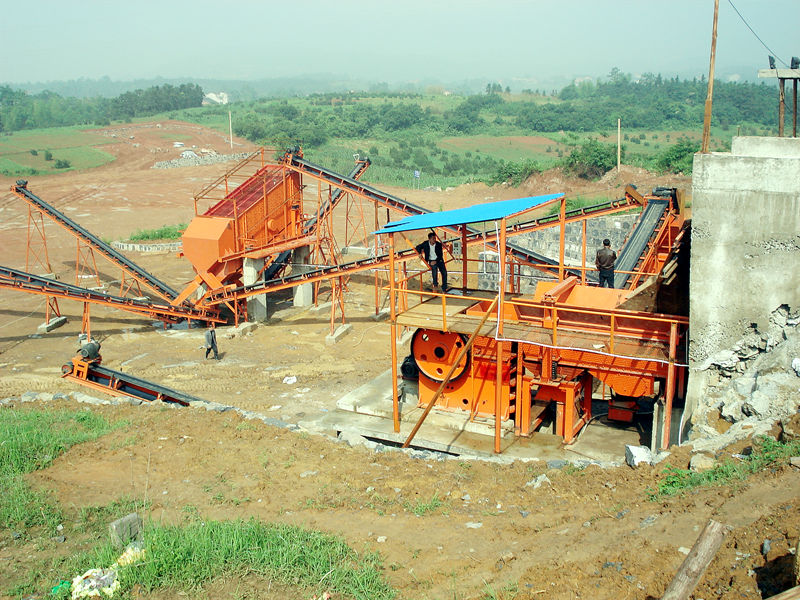

贵州马家湾砂石生产线案例
图:贵州马家湾砂石生产线案例

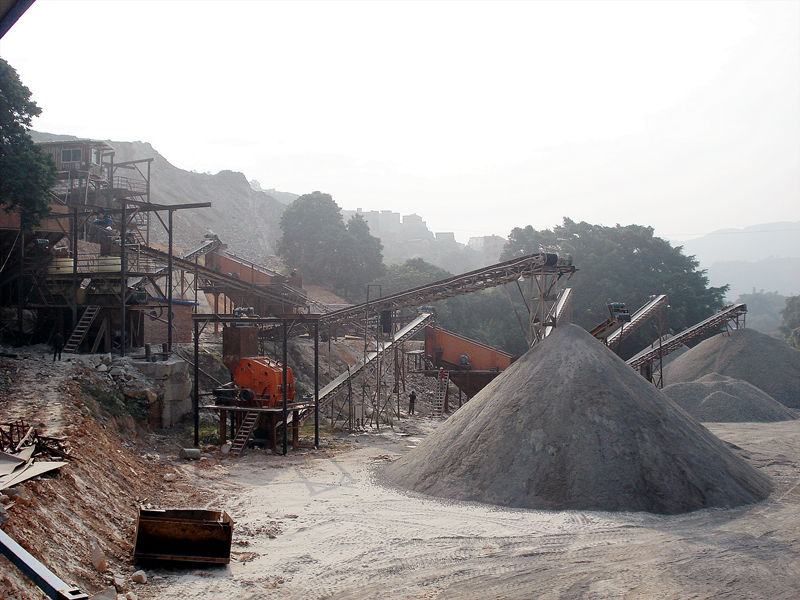

湖南双峰青树坪砂石生产线案例
图:湖南双峰青树坪砂石生产线案例

宁夏石嘴山砂石生产线案列
图:宁夏石嘴山砂石生产线案列


广西河池砂石生产线案例
图:广西河池砂石生产线案例



江西鹰潭砂石生产线案例
图:江西鹰潭砂石生产线案例


      以上只是部分案例,由于篇幅原因,上海恒源在全国各地的砂石生产线案例还有很多就不一一介绍了,详细配置方案和价格可以咨询恒源公司客服热线。

七、整套砂石生产线售后服务保障

1、全面执行ISO9001有关服务的要求。对上海恒源冶金有限公司产品质量一年内实行“三包”(包修、包换、包退)、“三保”(保证产品质量、保证信守合同、保证优质服务)。

2、随时解决用户反馈的问题,有关售后服务工作,保证在48小时之内派出合适人员赶赴现场(国内),服务结果请用户签字确认,并形成服务档案。

      总结:以上就是时产200吨的砂石生产线中运用到的破碎机设备配置选型方案设计及价格,上海恒源冶金设备有限公司是一家具有20多年丰富经验的砂石料破碎机生产制造企业,生产各种类型的碎石机设备和和石料破碎筛分联合设备,同时也给用户免费设计和优化各种砂石生产线方案,公司技术人员会根据用户实际情况来科学配置,让破碎生产线投资小、回本快、利润大、更环保,达到预期的效果。

      作为一家大型的破碎机生产厂家,我们生产的石料破碎机型号全、质量优、保修服务到位,并可以为用户量身设计方案,合理搭配,保障用户高收益、高回报,详细的其它碎石生产线搭配方案和设备选型,可以随时免费在线咨询。如果您想知道一条碎石生产线所需的整套设备价格,也可拨打本司产品服务咨询热线或通过网站留言询价。

友情提醒】如果你想组建一条石料破碎生产线,完全不懂怕被人“坑”的话,在选购石料破碎机时可遵循以下几个原则:

1、选择新型的砂石设备,落后淘汰的设备不能选,要多了解市场上比较新型的砂石生产设备信息;
2、选择环保节能、符合自身产量标准的碎石设备;多了解机器的各种参数,比如设备产量、配套电机功率、设备结构等产品信息;
3、要选择经验丰富的,具有一定生产能力的破碎机实体厂家购买设备,小厂、二手转卖、皮包公司不要选,要选择有实力的碎石机生产厂家,售后服务才能得到保障,在购买设备后期生产中遇到任何技术问题,实体厂家都可以投入大量的人力和物力去帮您解决问题,尽快恢复生产;
4、注意那些夸大宣传购买设备一定能保证用户获得很高利润的厂家,任何碎石机设备都不可能完美的,免费试机等都是宣传手段而已。
