圆锥破碎机稀油站工作原理:
圆锥式破碎机稀油站由油箱、油泵装置、双筒网式过滤器和磁性过滤网装置、板式油冷却器以及电器仪表控制装置、管道、阀门等组成。
圆锥破碎机稀油站工作时,圆锥破碎机油液由齿轮油泵从油箱吸出,经单向阀、双筒网式油滤器、板式油冷却器,被直接送到设备的润滑点。油站的最高工作压力为0.4Mpa,最低工作压力为0.1Mpa。根据润滑点的需求,通过调节安全阀确定使用压力。当油站的工作压力超过安全阀的调定压力时,安全阀将自动开启,多余的油液即流回油箱。

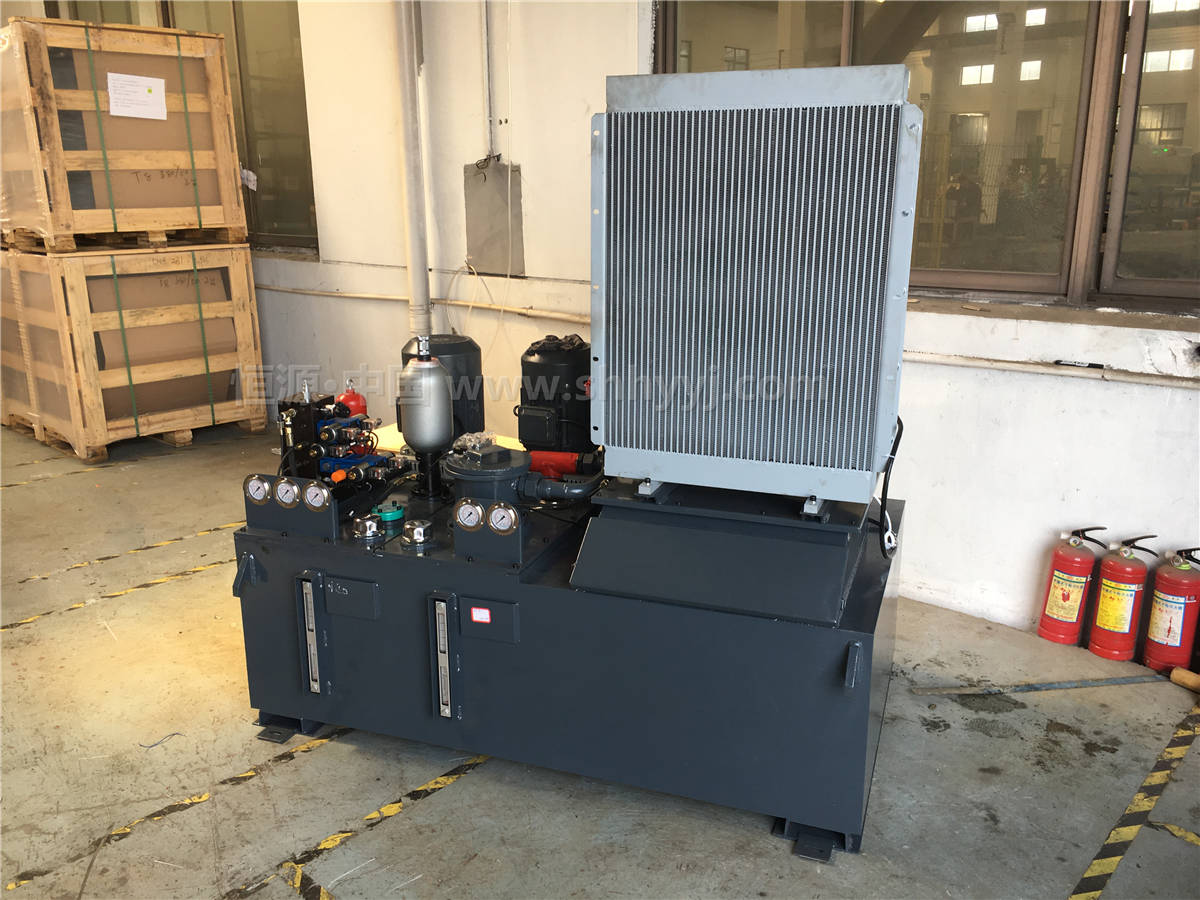

稀油站

圆锥破碎机稀油站的结构有以下特点:
(1)圆锥破碎机稀油站设有备用油泵
圆锥破碎机稀油站有两台油泵,一台工作,一台备用。圆锥破碎机油站工作中,当系统压力低于压力控制器的调定值时,备用油泵即自动启动进行工作,从而确保圆锥破碎机的润滑需求。
(2)双筒网式油滤器设置在板式油冷却器之前
圆锥破碎机稀油站润滑油在油滤器中的通过能力与其粘度有关。油的温度高则粘度低,通过能力好,过滤效果也较好。所以先过滤后冷却是相当有利的。
(3)采用双筒网式油滤器
双筒网式油滤器有两组过滤滤芯。一组滤芯工作,一组滤芯备用。当圆锥破碎机油压压差超过0.05MPa时,人工开启转换阀使备用滤芯工作,即可不停机取出原工作滤芯进行清洗和更换。此油滤器结构紧凑,接管简单,不设旁路,更换方便。
(4)采用板式油冷却器
(5)回油口设有磁性过滤网装置
(6)配有仪表和电控箱
圆锥破碎机稀油站的所有显示仪表均装在仪表盘上,显示清晰、观察方便。两只普通压力表用来直接观察油泵、滤后压力;两只压力控制器、控制出油口油压,实现油压自控;另有一只电接点双金属温度计观察并控制油箱的油温。

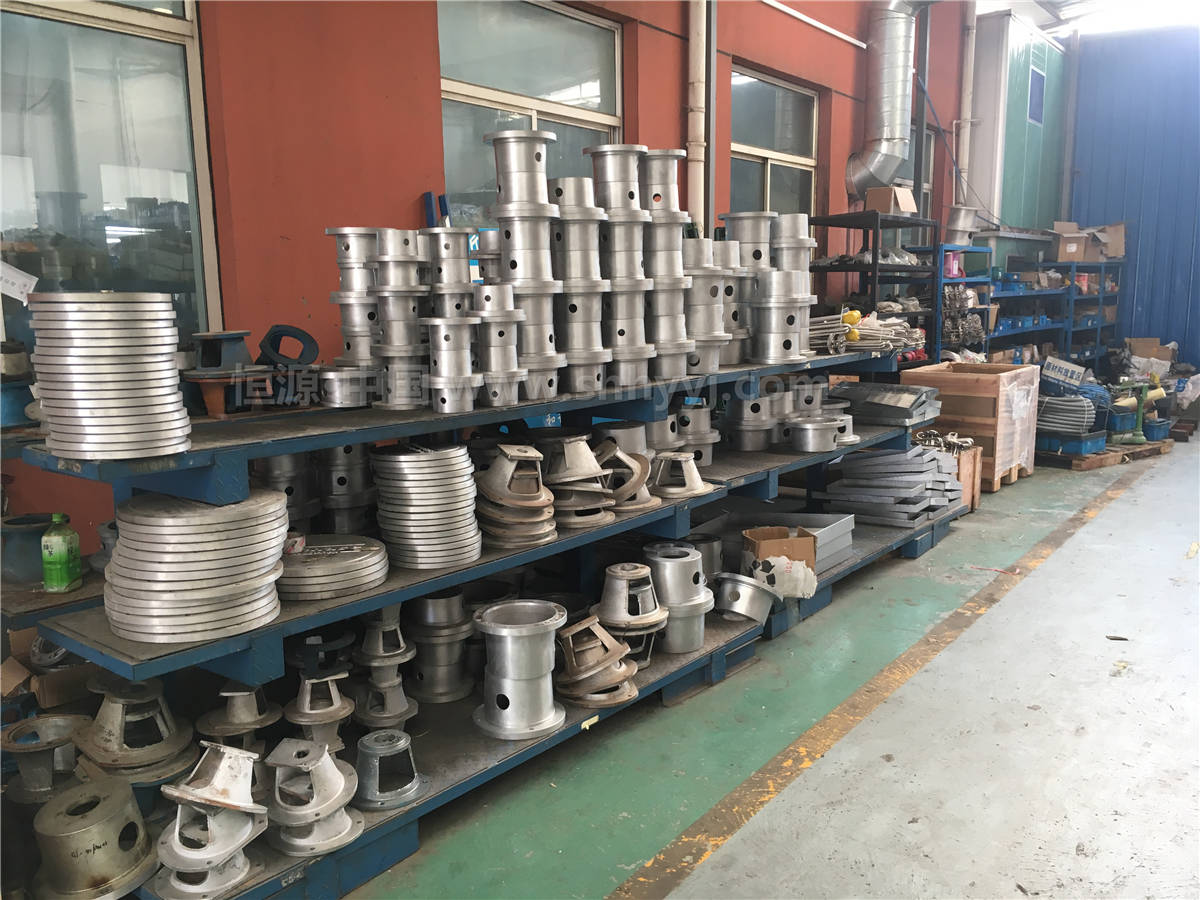

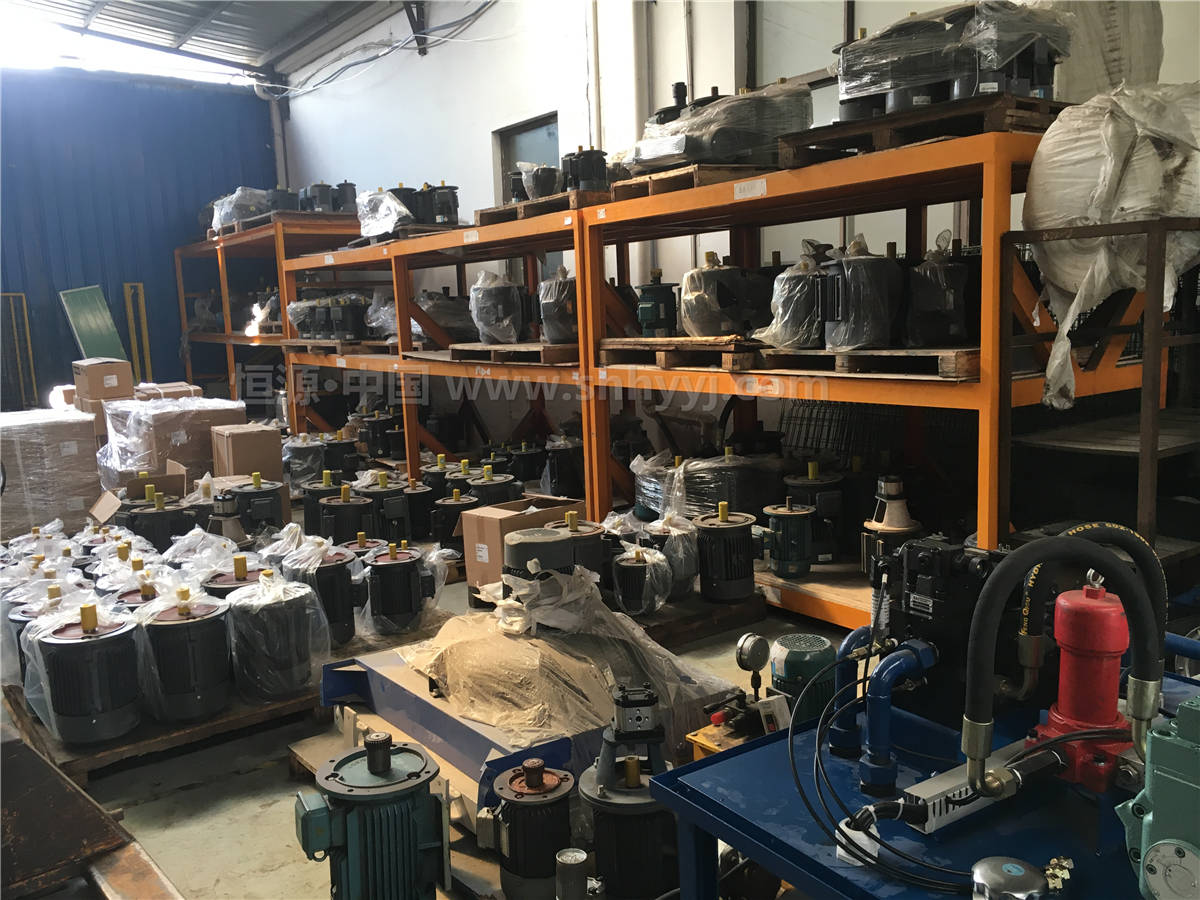

圆锥稀油站配件

圆锥破碎机电控箱随油站的工作制度实现自动控制。正常工作时,油泵一台工作、一台备用。有时设备耗油量由于某种原因需要增加时,系统内油压下降,当油压降到调定值时,由一只压力控制器上限点控制,自动开启备用油泵,与工作油泵一起工作,直到油压恢复正常时,备用圆锥破碎机油泵自动停止工作。若油压继续下降,降至另一压力控制器调定值时,则由下限接点接通控制,发出事故警报和联锁主机。
圆锥破碎机油站油箱上接有电接点双金属温度计。根据供油温度要求,可调定最高和最低两个界限。当油温降至最低点时,手动开启加热器,当油温升到最高点时,加热器自动停止。

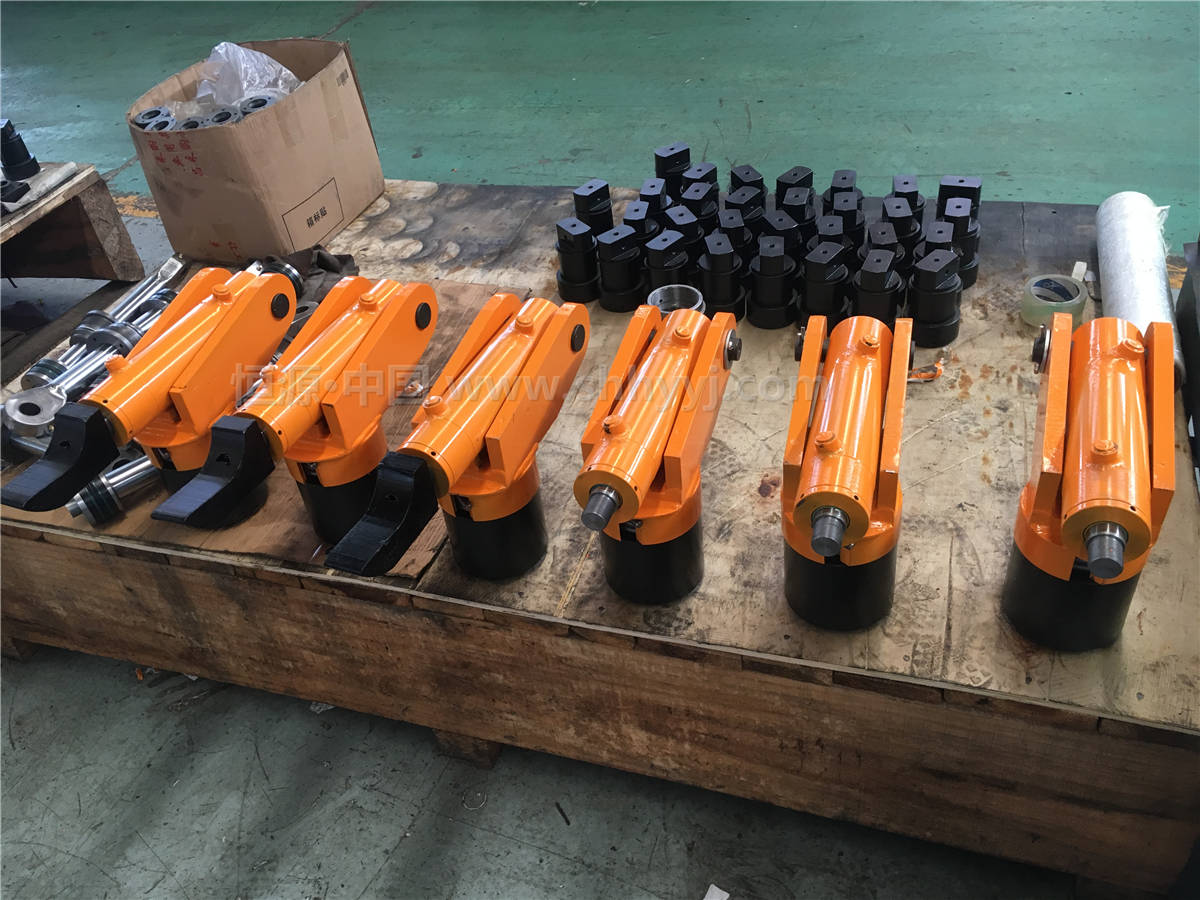

液压油缸
