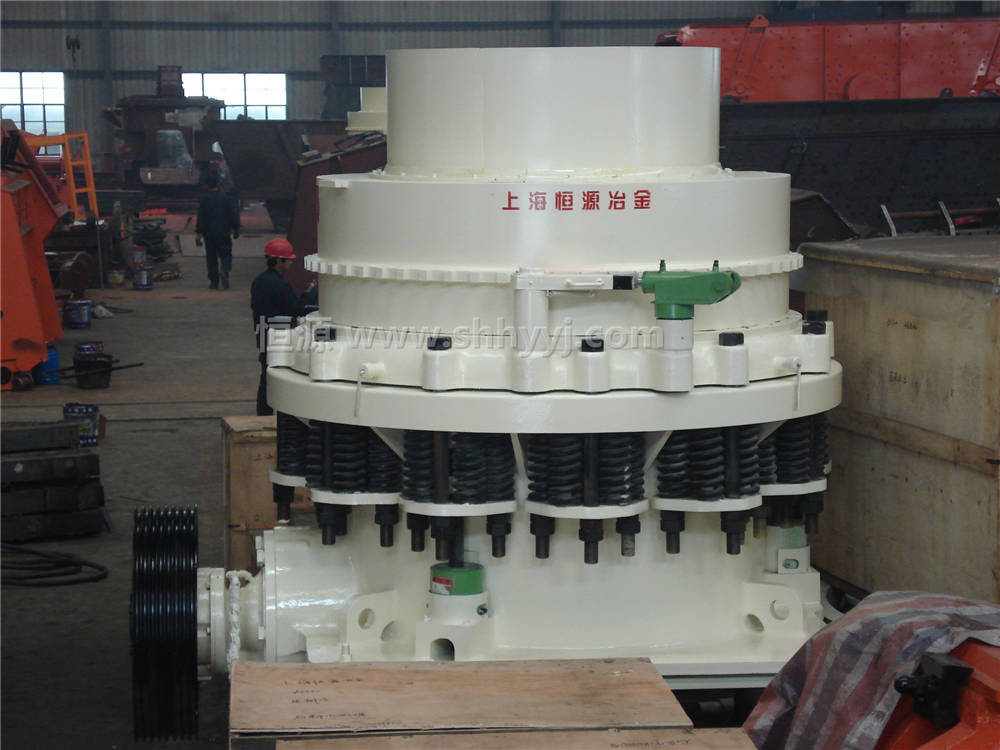

上海恒源“山碎”牌圆锥破碎机结构简介和工作原理
上海恒源生产的山碎牌圆锥式破碎机是一种先进的大功率、大破碎比、高生产率的液压式破碎机。该机是在消化吸收了各国具有80年代国际先进水平的各类型圆锥破碎机的基础上研制成的。它与传统的圆锥破碎机的结构在设计上显然不同,并集中了迄今为止已知各类型圆锥破碎机的主要优点。适用于细破碎和超细破碎坚硬的岩石、矿石、矿渣、耐火材料等。
圆锥破碎机工作原理及其结构简介
圆锥破碎机是用可动圆锥与不动锥体之间的工作面来进行碎矿的。动锥体支承在球面轴承上,并固定在一个悬挂竖轴上,竖轴置于偏心套筒内,而偏心套筒又置于止推轴承上。
动锥体与竖轴一同由偏心轴套带动,偏心轴套借水平轴及皮带轮并经伞齿轮来传动。皮带轮则由电动机经三角皮带传动。竖轴的下部装入偏心套筒中,当偏心套筒旋转时,以轴划出一个圆锥面。
因此动锥体靠近不动锥时矿石即被压碎。机壳由上下两部分组成,用螺栓连接。在螺栓上套有强力弹簧,弹簧的作用是当金属或其他坚硬物件落入破碎腔时,不致损坏破碎机(如主轴等)。如果有金属块或其他坚硬物件(螺帽、钎头等)与矿石一起进入破碎腔,则不动锥被举起,排矿口增大可将其排出。有时圆锥破碎机是利用油压(或水压)装置来调节排矿口大小的。
矿石由给矿口通过分配盘落入机中,分配盘装在竖轴上端,由于竖轴的旋转,而获得振动,把矿石均匀地分配在锥体四周。借助于附有手柄的铰杆及铰链,使不动锥上升或下降,以调节排矿口的宽度。
各部件均用铸钢制造,动锥与不动锥的工作面镶以锰钢衬板,以保护圆锥不受磨损,衬板磨损后可以更换,更换时,衬板与锥面间灌入熔化的铅使它们之间紧密粘合。
细碎圆锥破碎机,又叫短头圆锥破碎机,或叫“圆磨”。它与中碎圆锥破碎机的构造基本相同,其区别仅在于动锥与不动锥的形状不同。短头圆锥破碎机的动锥与不动锥都比较短,而且两锥之间的平行带比较长,给矿口与排矿口比较小,所以可以得到较细的产品。
除了标准型与短头型圆锥破碎机外,还有介于它们两者之间的一种名为中型圆锥破碎机,既可用于中碎也可以用于细碎。标准、中型、短头圆锥破碎机的主要区别是破碎腔的断面形状不同。因此,给矿粒度和排矿粒度也不同。
