颚式破碎机破碎室构造和维护须知
导读:颚式破碎机的破碎室主要由颚板、动颚护板、动颚楔块和边护板构成。接下来介绍一下各部件在颚破设备运行过程中的注意事项,同时为了确保颚破的性能和高性价比的生产,请务必经常检查如下零件,并在其完全磨损前予以更换。
一、颚板

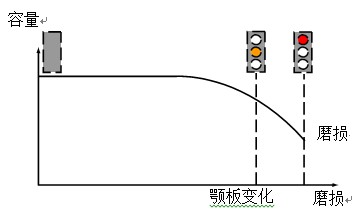

图示:颚板磨损变化图

一、颚板
颚板的磨损图案和调整对破碎机的性能有很大的影响。破碎机可以安装具有不同图案和剖面的颚板来适应不同的破碎负荷颚板常常在一端或在靠近一端的斑点处磨损较严重。因此,调换使用(上下颠倒)可延长寿命。
如果颚板底端磨损严重,颠倒后,破碎室上部的咬入角有过大的风险。 这可能导致材料上的夹持力减小,继而导致性能下降。如果出现这种情况,上海恒源冶金设备有限公司建议应及时更换颚板。
由于颚板的磨损受多个因素的影响,因此无法就颠倒使用或更换的时间和方法作出统一。应定期检查磨损图案,并判断颠倒或更换颚板的时间。一般而言,如果经常颠倒使用颚板,则磨损将比较均匀,对咬入角的影响也比较小。


图示:咬入角a
一条简单的规则是:
– 如果颚板有一部分的齿高减少了 30%(剩余 70%),这时就应该首次开始颠倒。
– 如果颚板的一部分磨损得几乎与原始齿基水平,则这时应进行第2 次颠倒。
– 在颚板磨损得与齿基水平后,再调换也不会有用处,这时应该更 换颚板。
注意! 在颚板完全磨损前进行更换,常常是大有裨益的。

图示:颚板磨损变化图

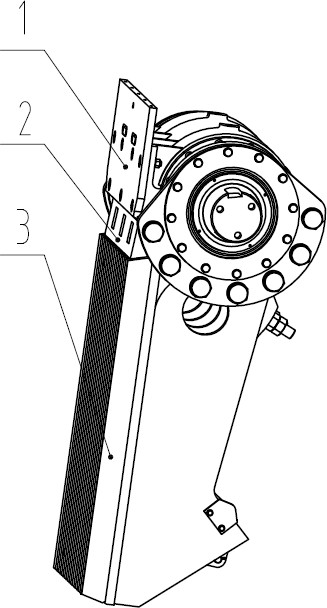

1 动颚护板 (仅动颚)
2 动颚楔块
3 动颚齿板
二、动颚护板
二、动颚护板
动颚护板(1)安装在动颚体的上部,用于防止颚体进入过大的石块。由于这部分暴露于高压,并受到严重磨蚀,因此其可以进行更换。动颚护板(1)是中空的。如果其弯曲或者磨损出现了一个孔,则需要更换。
三、动颚楔块
三、动颚楔块
动颚楔块(2)安装在动颚齿板(3)上面,将颚板锁定在颚体上。由于该元件暴露于高压,并受到严重磨蚀,因此其可以进行 更换。在动颚楔块(2)不再平直或者与颚板完全接触时,应进行更换。
四、边护板
破碎室的四周左端由边护板(2)保护,右端则由边护板(1) 保护。由于这些部分暴露于高压,并受到严重磨蚀(尤其是破碎室的 下部),因此其可以进行更换。在颊板内出现明显的孔穴时(尤其是底部),应予以更换。

四、边护板
破碎室的四周左端由边护板(2)保护,右端则由边护板(1) 保护。由于这些部分暴露于高压,并受到严重磨蚀(尤其是破碎室的 下部),因此其可以进行更换。在颊板内出现明显的孔穴时(尤其是底部),应予以更换。

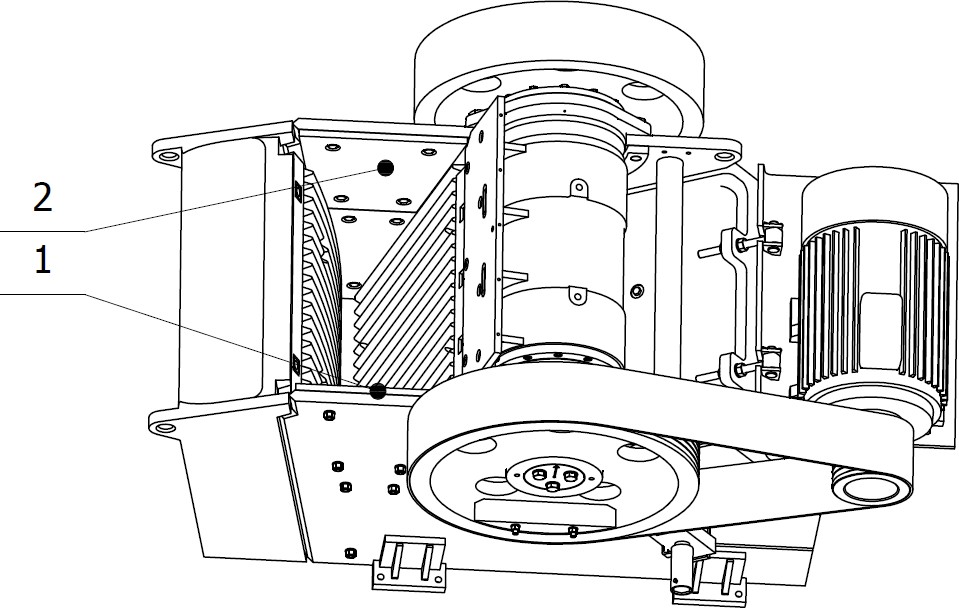

1 右边护板
2 左边护板
以上就是颚式破碎机破碎室的结构组成及这些部件的使用须知,这些零件仅可由经过培训、并得到批准的人员维护,但可以由操作员检验。如果您的机器遇到需要更换配件问题,可以联系本司,我们可以给出合理、满意的破碎机配件更换方案。
以上就是颚式破碎机破碎室的结构组成及这些部件的使用须知,这些零件仅可由经过培训、并得到批准的人员维护,但可以由操作员检验。如果您的机器遇到需要更换配件问题,可以联系本司,我们可以给出合理、满意的破碎机配件更换方案。
