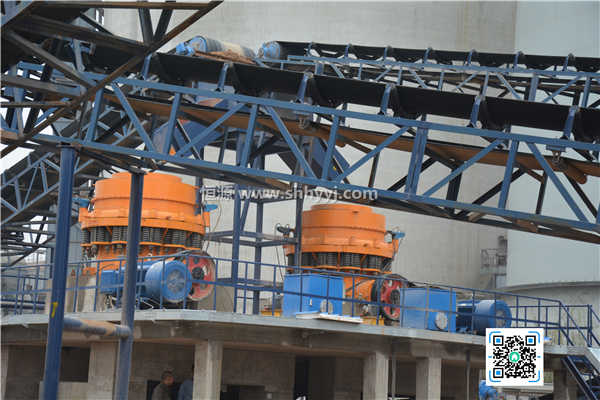

圆锥破碎机工作原理

　　中碎圆锥破碎机的碎矿作用与旋回破碎机基本相同。也是用可动圆锥与不动锥体之间的工作面来进行碎矿的。动锥体支承在球面轴承上，并固定在一个悬挂竖轴上，竖轴置于偏心套筒内，而偏心套筒又置于止推轴承上。

　　动锥体与竖轴一同由偏心轴套带动，偏心轴套借水平轴及皮带轮并经伞齿轮来传动。皮带轮则由电动机经三角皮带传动。竖轴的下部装入偏心套筒中，当偏心套筒旋转时，以轴划出一个圆锥面。因此动锥体靠近不动锥时矿石即被压碎。机壳由上下两部分组成，用螺栓连接。在螺栓上套有强力弹簧，弹簧的作用是当金属或其他坚硬物件落入破碎腔时，不致损坏破碎机（如主轴等）。如果有金属块或其他坚硬物件（螺帽、钎头等）与矿石一起进入破碎腔，则不动锥被举起，排矿口增大可将其排出。有时圆锥破碎机是利用油压（或水压）装置来调节排矿口大小的。

　　矿石由给矿口通过分配盘落入机中，分配盘装在竖轴上端，由于竖轴的旋转，而获得振动，把矿石均匀地分配在锥体四周。借助于附有手柄的铰杆及铰链，使不动锥上升或下降，以调节排矿口的宽度。各部件均用铸钢制造，动锥与不动锥的工作面镶以锰钢衬板，以保护圆锥不受磨损，衬板磨损后可以更换，更换时，衬板与锥面间灌入熔化的铅使它们之间紧密粘合。

　　细碎圆锥破碎机，又叫短头圆锥破碎机，或叫“圆磨”。它与中碎圆锥破碎机的构造基本相同，其区别仅在于动锥与不动锥的形状不同。短头圆锥破碎机的动锥与不动锥都比较短，而且两锥之间的平行带比较长，给矿口与排矿口比较小，所以可以得到较细的产品（5—10毫米）。

　　除了标准型与短头型圆锥破碎机外，还有介于它们两者之间的一种名为中型圆锥破碎机，既可用于中碎也可以用于细碎。标准、中型、短头圆锥破碎机的主要区别是破碎腔的断面形状不同。因此，给矿粒度和排矿粒度也不同。 旋回破碎机用于粗碎，标准型圆锥破矿机用于中碎、短头型圆锥破碎机用于细碎。中、细碎圆锥破碎机的规格用动锥底部直径D表示。
