锤式破碎机详解(四)
锤式破碎机详解(四)

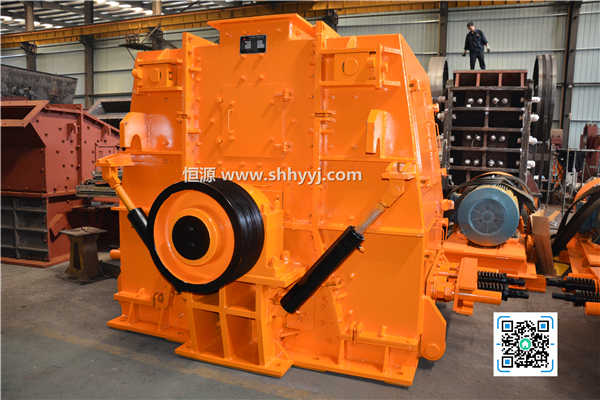

本节我们继续详细介绍一下可逆锤式破碎机的构造,这种机器是由传动装置、转子、筛板和机架等几部份组成。
1、机架部分
机架由上下机架组成,彼此用螺栓固定在一起。上下机架是用20毫米普通碳素结构钢板焊接而成,两侧为了安装轴承以支持转子运转,钢板焊接成轴承支座。上机架的上方有给料口。机壳内壁全部镶以猛钢衬板,衬板磨损后可以更换,为了便于维修,在前、后机架均设有检查门。
2、转子部分
可逆锤式破碎机的转子是由主轴、一组转子圆盘(或三角、多角形挂锤体)和锤头组成。主轴是破碎机支承转子的主要零件,冲击力由它承受。因此,要求主轴的材质具有较高强度和韧性,一般用45号钢。主轴断面为圆形,最大直径为110mm,轴承处为90mm,圆盘用28mm宽的平键与轴连接。圆盘是用来悬挂锤头的。可逆锤式破碎机在运行时,圆盘与物料接触,而造成磨损,所以选择的材料要具有一定的耐磨性,并具有较好的焊接性能,局部出现磨损时可进行补焊。
整个转子是在高速旋转下工作,为了使它正常工作,在更换新锤头或新设计转子时,要对转子作静平衡和动平衡试验。下面把转子的几个主要部件的构造、材质和用途分别加以介绍:
(1)、主轴
主轴是破碎机支承转子的主要零件,冲击力由它来承受。因此,要求主轴的材质具有较高强度和韧性,设计中釆用的是45号钢制造而成。主轴的断面为圆形,最大直径是110mm,轴承处为90mm。圆盘用28MM宽的平键与轴连接。
图1:可逆锤式破碎机的圆盘
(2)、圆盘
圆盘是用來悬挂锤头的,它不起破碎物料得作用,但可逆锤式破碎机在运行的过程中,圆盘免不了与物料接触造成磨损,所以圆盘的材质也要有一定得耐磨性。如图1所示,圆盘是用较优质的铸钢MG35B制作,该材质具有较好的焊接性,局部出现磨损时,可以进行补焊。该圆盘的结构简单,容易制作,检修和更换都比较方便。圆盘上的锤头销轴孔共有八个,布置在直径430mm的圆周上。
(3)、锤头
锤头是可逆锤式破碎机主要的零件,它主要的质量指标是耐磨性,它的耐磨性好坏直接影响锤式破碎机的维修停机时间,这就大大提高了可逆锤式破碎机的利用率,从而减少了维修费用。可逆锤式破碎机的锤头如图2所示,它的材质是ZGMn13高猛钢,具有较高的耐磨性,并可承受一定的冲击负荷。它的形状对称,一面磨损后还可以翻面使用。
图2:可逆锤式破碎机的锤头
3、蓖条
可逆锤式破碎机蓖条的排列方式是与锤头运动方向垂直,与转子的回转半径有一定的间隙的圆弧状。合格的产品通过蓖条缝排出,大于蓖条缝的物料在蓖条上再次受锤头的冲击和研磨,直至能通过蓖条缝排出。蓖条与锤头一样,受到物料的冲击而磨损,是锤式破碎机易磨损的零件之一。蓖条受到硬物料块或金属块的冲击,容易弯曲和折断,其形状基本是三角形断面,材质为ZGMn13的高猛钢,具有较好的耐磨性,能承受一定的冲击负荷。蓖条间的缝隙是由蓖条中间凸出部分形成。
相关设备:细碎机、颚式破碎机、反击式破碎机、圆锥破碎机
