制砂机V型皮带的更换方法和步骤
制砂机的转子是通过电动机带动,而电动机和转子之间是通过V型皮带驱动的,V型皮带在长期使用过程中会出现滑移错位、联结松垮、摩擦损耗、老化等现象,因此需要根据皮带磨损程度去判断是否应及时重新实施拉紧或更换操作,接下来介绍一下如何拉紧和取下V型皮带的步骤和操作方法。

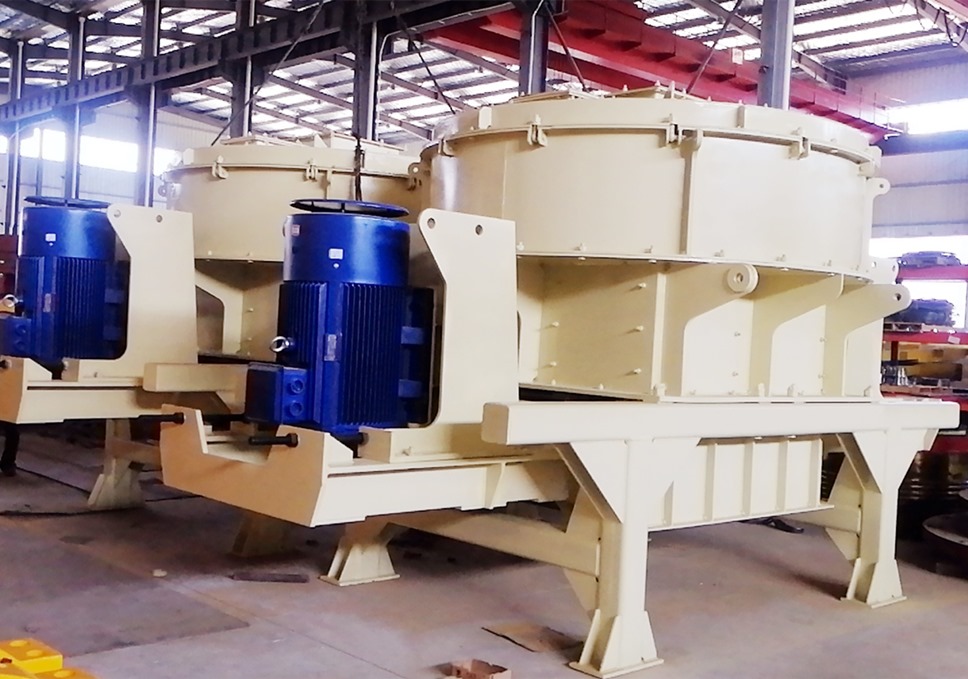

图一:制砂机电动机
先来讲一下制砂机V型皮带的拉紧步骤,操作前先熟悉一下制砂机电动机皮带的位置和结构(见下面图二:电动机基座结构图),具体操作如下:

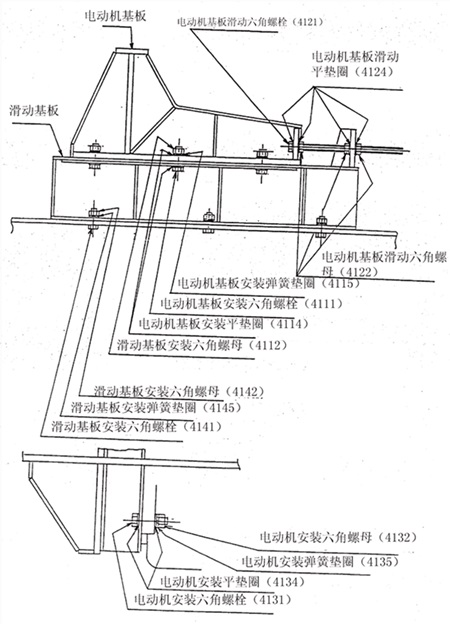

图二:电动机基座结构图
步骤1:先拧松定位在电动机座两侧的电动机座螺栓;
步骤2:拧松定位在两侧的电动机座上的滑动六角螺母;
步骤3:拧紧电动机座滑动六角螺栓,然后移动电动机座;
步骤4:当V型皮带被适当拉紧后,拧紧电动机座的安装螺栓;
步骤5:在最后阶段,拧紧电动机座滑动六角螺母,并固定电动机座。
然后再讲一下取下V型皮带的步骤,具体操作如下:
步骤1:先拧松定位在电动机座两侧的电动机座螺栓。
步骤2:然后拧松定位在两侧的电动机座滑动六角螺母。(在这种情况下,使螺母保持松动状态)
步骤3:最后拧紧电动机座滑动六角螺母(螺母靠近电动机定位),移动电动机座靠近主机。
补充:当将V型皮带更换成新的时,按照V型皮带的拉紧步骤。
以上就是制砂机电动机V型皮带的拉紧和更换操作步骤,希望能在遇到制砂机皮带故障时候帮到您解决问题,上海恒源冶金设备有限公司作为经验丰富的制砂机厂家,生产的制砂机产品质量优、产量稳定、价格实惠,是机制砂生产线中首选考虑的砂石设备,欢迎拨打电话咨询价格,我们热诚欢迎您到我们实地工厂考察和预定制设备和生产线方案。
本文系上海恒源冶金设备有限公司整理发布,如需转载请注明文章出处。
如果需要了解本公司的其它破碎制砂类设备,可以手机扫码识别恒源产品电子画册:

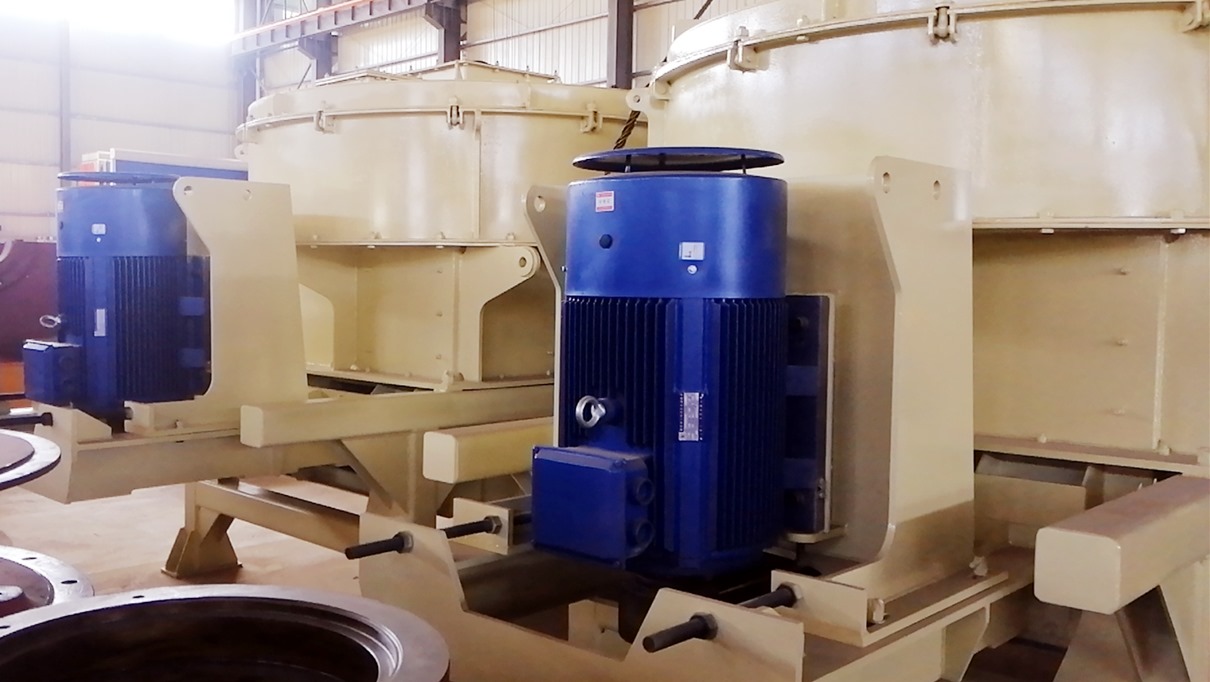

图一:制砂机电动机
