磨粉机简介:

磨粉设备主要包括摆式磨粉机、雷蒙磨粉机、高压微粉磨粉机、高压悬辊磨粉机、超压梯形磨粉机、直通式离心磨粉机、三环中速磨粉机。主要适用于加工莫氏硬度9.3级以下,湿度在6%以下的各种非易燃易爆矿产物料的高压微粉磨粉机加工,在冶金、建材、化工、矿山、高速公路建设、水利水电等行业有着广泛的应用,是加工石英、长石、方解石、石灰石、滑石、陶瓷、大理石、花岗岩、白云石、铝矾土、铁矿石、重晶石、膨润土、煤矸石、煤等物料的理想选择,物料的成品细度可在0.613毫米到0.033毫米之间调整。



磨粉机原理:

在磨粉机的主机中,磨辊总成通过横担轴悬挂在磨辊吊架上,磨辊吊架与主轴及铲刀架固定连接,压力弹簧压在磨辊轴承室的悬臂外端面上,以横担轴为支点迫使磨辊紧紧压在磨环内圆表面上,当电机通过传动装置带动主轴转动时,装在铲刀架上的铲刀与磨辊同步旋转,磨辊在磨环内圆滚动的同时绕自身轴自转。电动机通过传动装置带动分析机旋转,叶轮转速越高,分选出的粉子越细。为保证磨机在负压状态下工作,增加的气流量通过风机与主机间的余气管排入布袋除尘器,被净化后排入大气。



磨粉机性能特点:

1.独特的设计。主机磨腔内,在梅花架上部设计了1500kg—2000kg的加压装置,同等动力下,产量提高10-30%,研磨装置对物料的碾压力提高了800-1500kgf, 成品细度最细可达1000目;
2.物料适用性强,可针对莫氏硬度9.3级以下的各种物料;
3.除尘效果完全达到国家的标准;
4.磨辊装置采用优质高效的加工工艺,重叠式多级密封保证了良好的密封效果;
5.磨辊、磨环更换周期长,剔除了离心粉碎机易损件更换周期短的弊病;
6.研磨装置采用重叠式多级密封,密封性能好;



磨粉机参数:

产品型号

磨辊

磨环

最大进料粒度
(mm)

成品粒度

(mm)

主机功率

(kw)

个数
(个)

直径(mm)

高度(mm)

内径(mm)

高度(mm)

破碎机

磨粉机

4R3216

4

320

160

970

160

210

20

0.044~0.125

≤37

5R4119

5

410

190

1270

190

≤75

6R4528

6

450

280

1600

280

350

35

≤132





摆式磨粉机配套功率表(kw):

型号

主机

鼓风机

鄂式破碎机

分析机

畚斗提升机

电磁振动给料机

4R3216

37

37

15

5.5

3

0.06

5R4119

75

75

7.5

0.2

6R4528

132

132

22

11

7.5

0.25



摆式磨粉标准产量:

产品型号

莫氏硬度(级)

≥2~3

>3~4

>4~5

>5~6

>6~7

产量(吨/小时)

4R3216

2.6~4.5

2~3.5

1.6~3

1.2~2.5

1~2

5R4119

5~8

4~6

3.2~5

2.5~4.5

2~3.5

6R4528

19~25

14.5~19

11~14.5

8~11

6~8



摆式磨粉部件性能:

产品型号

主机转速(r.p.m.)

分析机(r.p.m.)

畚斗提升量(m3/h)

鼓风机Blower

风量(m/h)

风压(Pa)

4R3216

130

30~300

16

19000

2700

5R4119

103

43000

6R4528

82

28

58000

6860

注:在粉磨细度200目/英寸(0.075毫米)通筛率75%条件下的标准产量

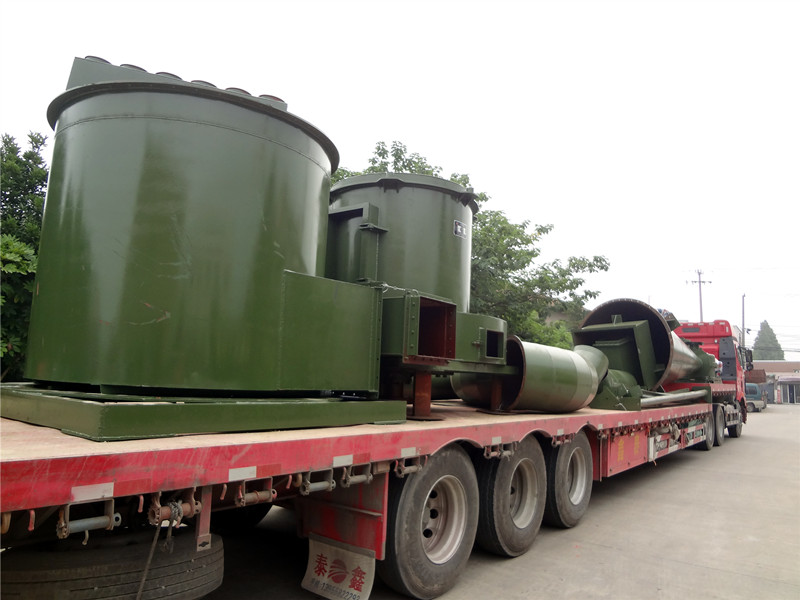

磨粉机发货图片:

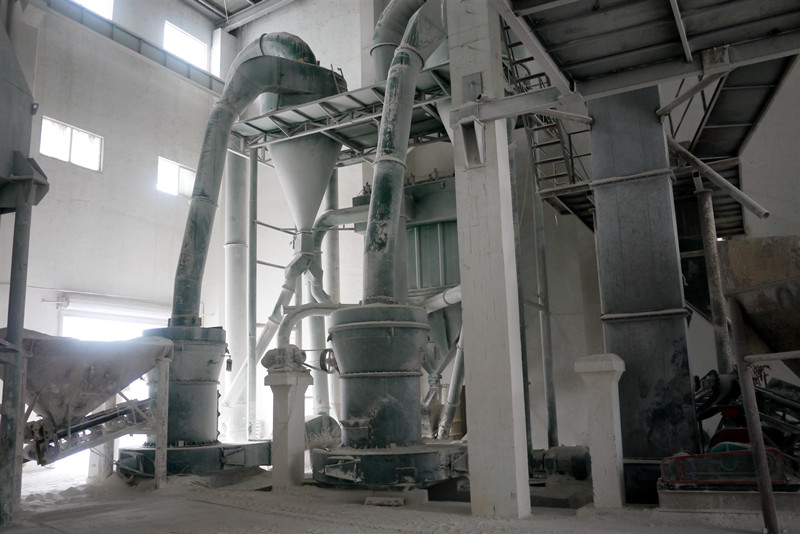

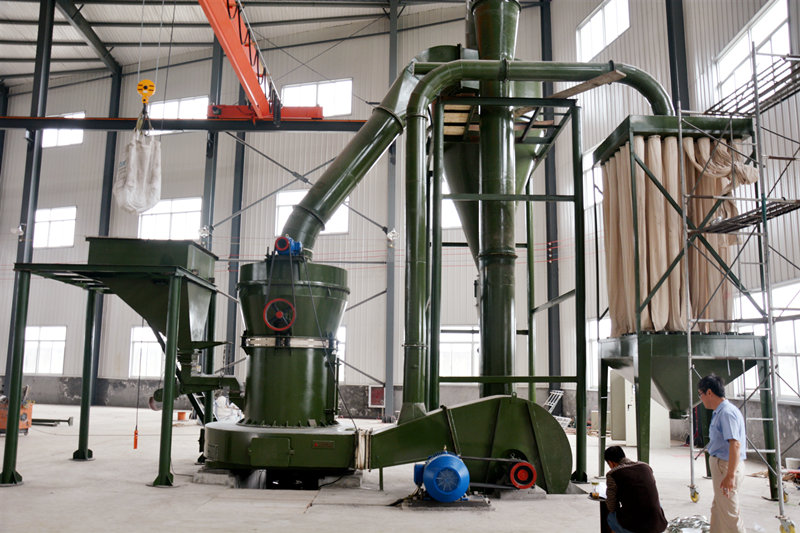

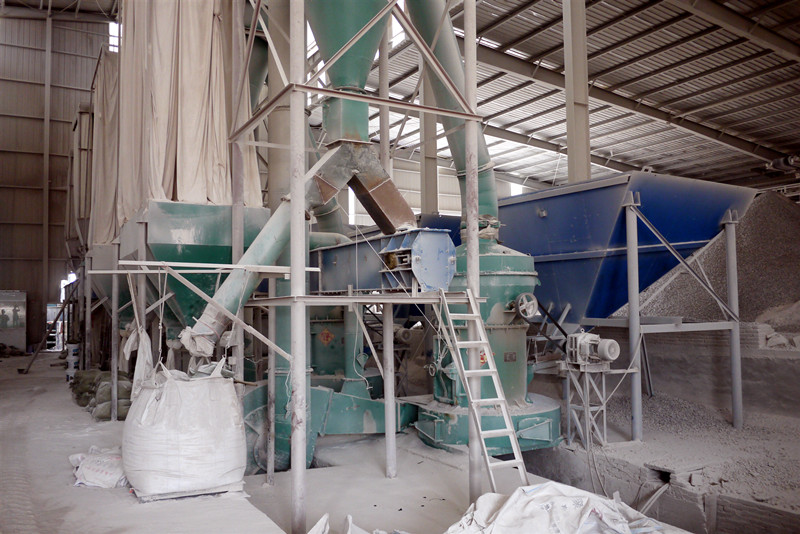

磨粉机现场图片:













磨粉机视频:



磨粉机价格:

价格由客户选购的型号来决定,因此请客户拨打电话来索取。
